Électrovannes Proportionnelles 3/2 et 4/3 : Régulation Précise des Fluides Industriels

Contrairement aux électrovannes de commande directe (2/2 NF/NO) qui offrent deux états discrets (ouvert ou fermé), les électrovannes proportionnelles permettent une régulation continue du débit et de la pression en fonction d’un signal électrique analogique ou digital. Cette capacité de modulation les rend indispensables dans les applications process exigeant une stabilité précise : circuits hydrauliques haute pression, systèmes pneumatiques de pilotage, chaînes de fabrication avec contrôle de viscosité, installations de traitement des eaux avec régulation de débit proportionnel.

Neovanne propose des électrovannes proportionnelles adaptées aux fluides industriels standards — huiles hydrauliques DIN 51524, air comprimé filtré, eaux de process — avec des raccordements normalisés (ISO 228 filetage BSP/NPT) et des niveaux de pression couvrant les besoins les plus critiques. Pour vos projets requérant une modulation fluide et une intégration dans des armoires de commande automatisées, décourez comment choisir entre architectures 3/2 et 4/3.

Électrovanne Proportionnelle 3/2 : Pilotage d’Actionneurs à Simple Effet

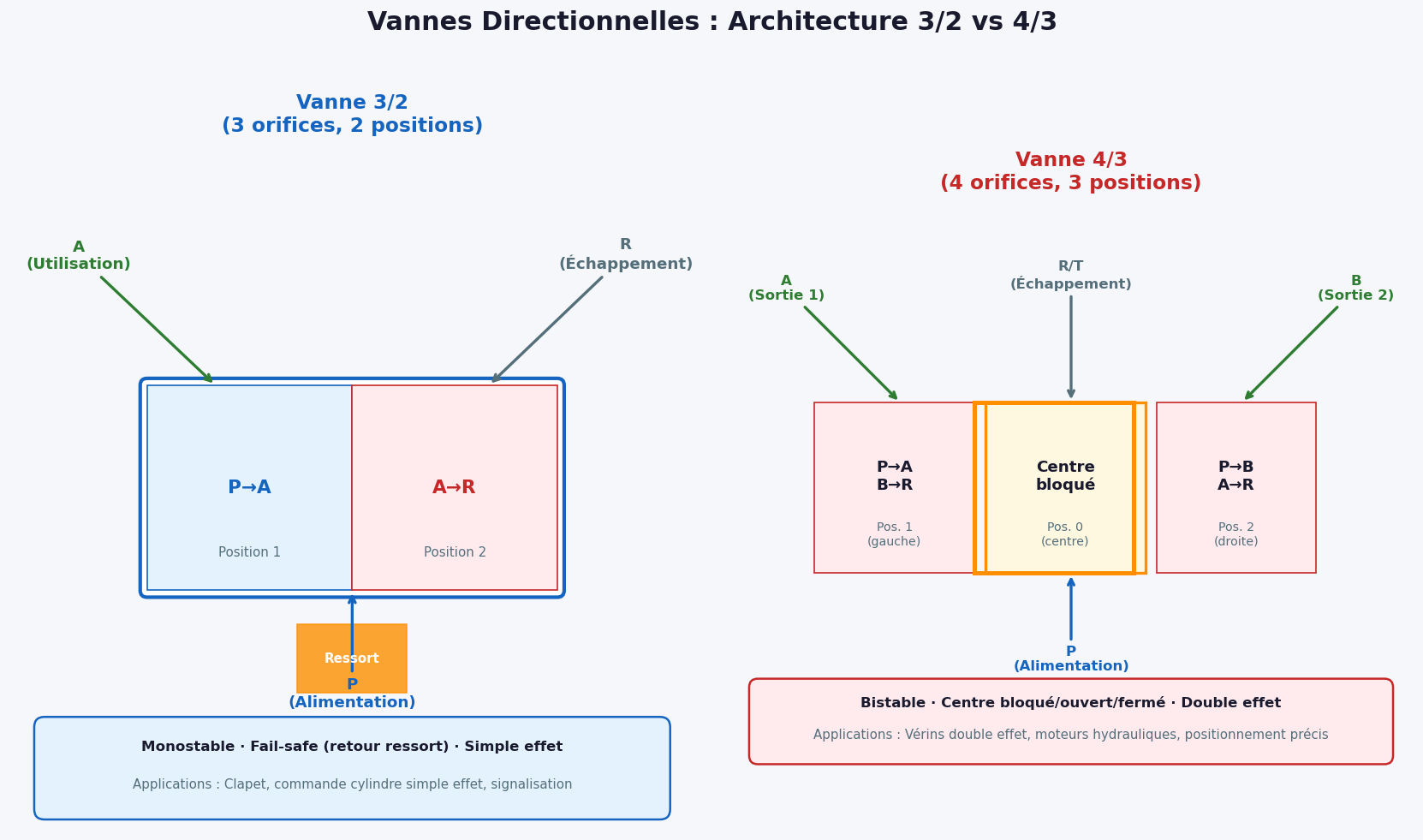

Schéma comparatif électrovanne proportionnelle 3/2 vs 4/3 — architecture 3 orifices vs 4 orifices, symboles ISO 1219-1
Architecture comparée : électrovanne proportionnelle 3/2 (3 orifices, monostable, fail-safe ressort) et 4/3 (4 orifices, bistable, centre bloqué). Symboles selon ISO 1219-1.

Une électrovanne proportionnelle 3/2 (trois voies, deux positions intermédiaires continues) exploite trois orifices pour gérer le débit entrant (P), le débit de sortie actif (A) et l’évacuation vers le réservoir (T). Avec un signal analogique variant de 0 à 100%, elle module la position du curseur interne, créant ainsi une infinité de débits entre le minimum et le maximum.

Spécifications Techniques Courantes

ParamètrePlage TypiqueRemarques
RaccordementG1/8″ à G1″ (ISO 228 BSP)Filetage gaz cylindrique. Adapateurs NPT disponibles
Débit nominal10 à 700 l/min (selon ø nominal)Débit air : 200–5600 Nl/min. Débit liquide : linéaire avec viscosité
Pression max (P→A)10 à 30 bar (air) / 16–315 bar (hydraulique)Vérifier la classe de résistance mécanique du corps
Plage de température fluide−10 °C à +60 °C (air) / −20 °C à +80 °C (huile)Viscosité optimale : 2,8–100 mm²/s à température de fonctionnement
Hystérésis (répétabilité)≤ 1,0 % du débit max (F.S.)Moins de 0,5 % avec technologie LVDT ou capacitive
Tension d’alimentation24 VDC (standard) / 110 V, 230 V disponiblesBobine IP65. Fréquence 50/60 Hz pour AC
Puissance consommée2–6 W (bobine seule)Électronique intégrée (rétroaction) : +2–3 W
Classe de protectionIP65 / IP67 selon modèleConnecteur M12A 4 broches ou DIN 7 broches
Matériaux corpsLaiton, Aluminium, Inox 316LInox recommandé pour fluides agressifs (chlorures, saumures)
Matériau siège/obturateurPTFE, NBR, FKMPTFE standard −20 °C/+180 °C. FKM pour T° extrêmes

Cas d’Usage Courants — Électrovanne Proportionnelle 3/2

  • Pilotage de vérins pneumatiques (simple effet) : Ajustement progressif de la force ou de la vitesse de projection. Exemple : presses à air comprimé, actionneurs de portes ou vannes modulées.
  • Régulation de circuits d’air comprimé : Contrôle du débit dans les outils pneumatiques, équilibrage des pressions d’alimentation de plusieurs étages de production.
  • Débit variable en traitement des eaux : Proportionnalité entre signal de consigne (capteur de niveau ou débit) et ouverture de la vanne pour maintenir un débit programmé, conforme aux normes ACS pour eau potable si joints certifiés.
  • Systèmes hydrauliques pilot-opérés : Commande progressive d’un distributeur hydraulique principal depuis une électrovanne proportionnelle 3/2 de petit débit (réduction taille du solénoïde, économie d’énergie).

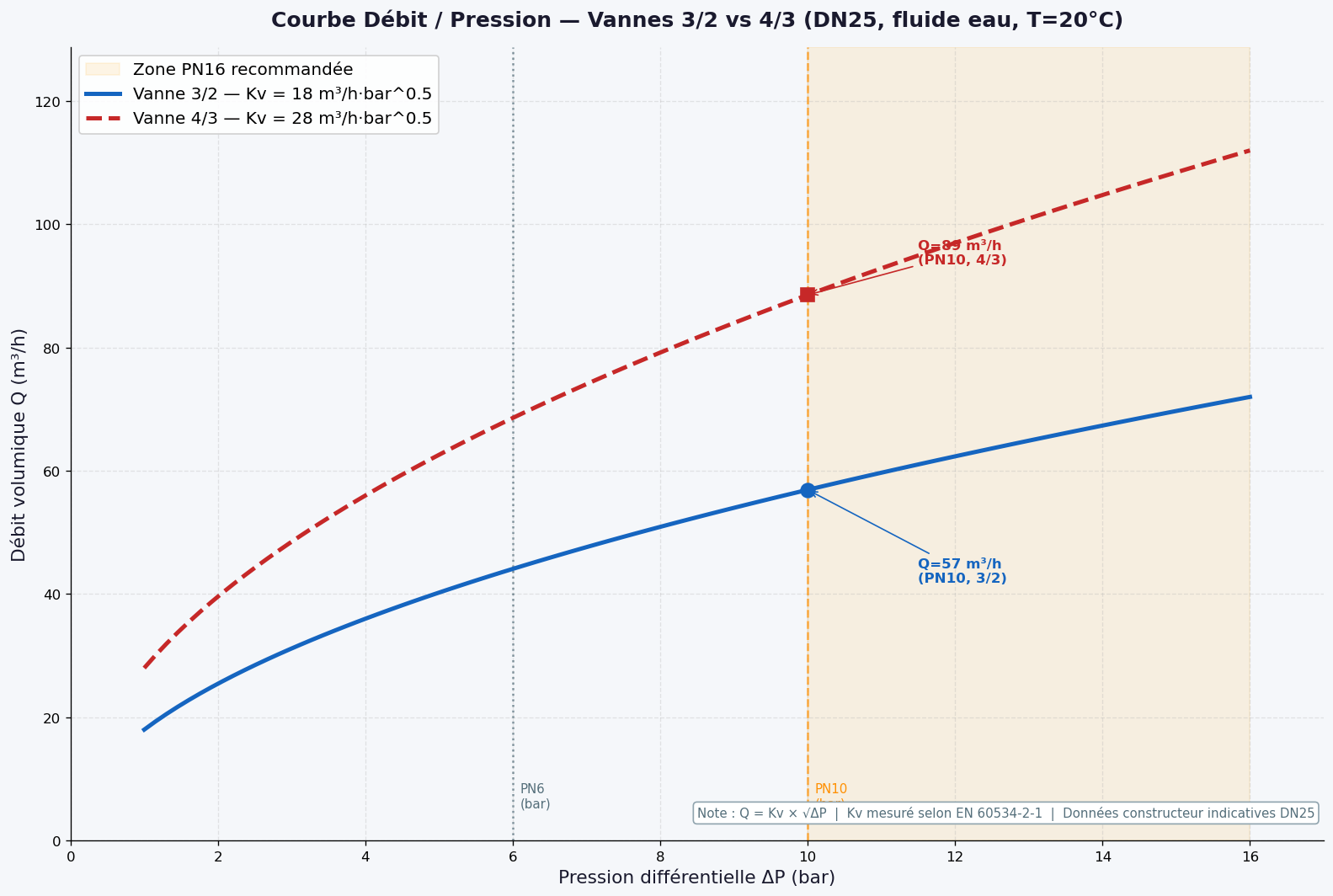

Courbe débit pression électrovanne proportionnelle 3/2 vs 4/3 DN25 — coefficient Kv hydraulique EN 60534
Caractéristiques hydrauliques comparées DN25 : Q = Kv × √ΔP. Électrovanne 3/2 (bleu, Kv=18) et 4/3 (rouge, Kv=28). Mesure selon EN 60534-2-1. Zone PN16 recommandée.

Électrovanne Proportionnelle 4/3 : Commande Bidirectionnelle Haute Pression

Une électrovanne proportionnelle 4/3 (quatre voies, trois positions continues) dispose de quatre orifices : entrée haute pression (P), deux sorties actives (A et B) et retour réservoir (T). La position centrale en l’absence de signal crée une zone neutre isolée, idéale pour les systèmes avec retenue de charge ou accumulation de pression. Elle pilote des vérins double effet, des moteurs hydrauliques, ou des circuits complexes nécessitant une inversion de débit rapide.

Spécifications Techniques Courantes

ParamètrePlage TypiqueRemarques
Configuration de montageEmbase ISO 4401 (NG6, NG10, NG16)Intégration directe dans blocs d’alimentation standardisés
Débit nominal20–180 l/min (selon NG)Débits modulables de 0 à 100 % avec signal 4–20 mA ou ±10 V
Pression max (P)210–350 bar (ports P, A, B) / 140–210 bar (port T)Résistance différentielle selon technologie (piston/plateau)
Viscosité fluide10–400 mm²/s (huiles minérales DIN 51524 1/2)Fluides synthétiques (esters phosphate) : viscosité min 5 mm²/s
Température fluide−20 °C à +70 °C (standard) / jusqu’à +80 °C (variantes)Plage ambiante : −20 °C à +50 °C
Hystérésis< 3 % du débit max (sans rétroaction)Avec boucle fermée LVDT/capteur : < 0,2 % du Qmax
Temps de réponse50–150 ms (activation 0→100%)Dépend de la technologie de commande (directe vs. pilotée)
Signal de commande4–20 mA ou ±10 V (analogique) / CAN/Ethernet (digital)Électronique embarquée OBE (On-Board Electronics) souvent incluse
Puissance consommée3–8 W (bobine) + OBE 2–4 WThermique réduite avec technologie PWM haute fréquence
Classe protectionIP65 / IP67Connecteur M12A 5 broches (pouvoir/signal)
Matériau corps/pistonDuctile / Acier moulé / Acier forgé inoxSurfaçage dur pour réduction usure/fuites en cycles rapides

Cas d’Usage Courants — Électrovanne Proportionnelle 4/3

  • Pilotage de vérins double effet (systèmes hydrauliques) : Commande progressive de moteurs hydrauliques, vérins de presse, treuils, systèmes de direction hydraulique ou de stabilisation. La position centrale neutre permet un maintien en charge sans fuite continue.
  • Circuits hydrauliques de process haute pression : Régulation proportionnelle des débits dans les applications pétrolières, chimie fine, ou systèmes de traitement à haute pression (nettoyage, fracturation).
  • Automatismes avec inversion rapide : Changement bidirectionnel du sens de circulation (ex. : moteur électrique hydraulique pour avant/arrière). Temps de réponse critique pour dynamique.
  • Systèmes d’accumulation et retenue de charge : La position centrale isolée évite la vidange du circuit lors de coupures électriques, garantissant la sécurité des charges suspendues.

Tableau Comparatif : Électrovanne 3/2 vs 4/3 — Quel Choix ?

CritèreProportionnelle 3/2Proportionnelle 4/3
Architecture3 orifices : P (entrée), A (sortie), T (réservoir)4 orifices : P (entrée), A/B (sorties antagonistes), T (réservoir)
Type d’actionneur pilotéVérins simple effet / Moteurs unidirectionnelsVérins double effet / Moteurs bidirectionnels
Débit max typique10–700 l/min (air, huile légère)20–180 l/min (huiles hydrauliques PN 210–315 bar)
Pression nominale10–30 bar (air) / 16–100 bar (huile légère)210–350 bar (hydraulique lourde)
Répétabilité / Hystérésis≤ 1,0 % F.S. (standard) / < 0,5 % avec capteur< 3 % sans rétroaction / < 0,2 % avec LVDT
Coût relatifBas — Technologie mature, montage simpleMoyen-Élevé — Complexité piston, OBE souvent incluse
Puissance consommée2–6 W (économe)5–12 W (bobine + OBE)
Fluides compatiblesAir, huile légère, eau (ACS), vapeur basse pressionHuiles hydrauliques minérales/synthétiques, esters phosphate
Position de repos (sans signal)Normalement Fermée (NF) ou Ouverte (NO) — bloquer ou déchargerPosition centrale neutre — isoler circuit, éviter vidange
Application optimaleRégulation simple, vitesse progressive, circuits airSystèmes haute pression, commande bidirectionnelle, charge suspendue

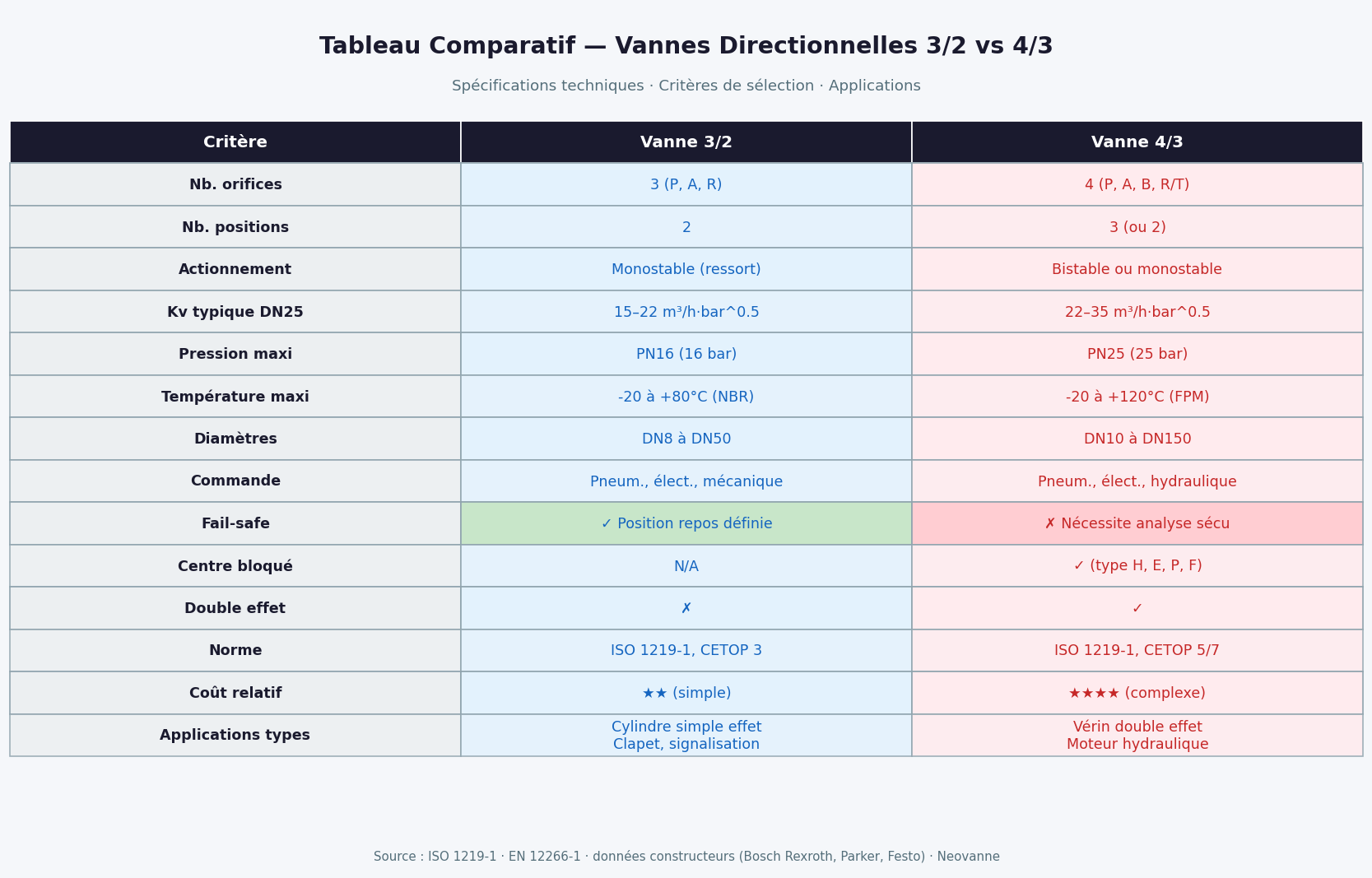

Tableau comparatif spécifications électrovanne proportionnelle 3/2 vs 4/3 — PN température Kv normes ISO CETOP
Comparatif technique complet : PN max, plage température, Kv, diamètre nominal, fail-safe, normes ISO 1219-1 / EN 12266-1 / CETOP 3/5. Données constructeurs indicatives.

Critères Techniques de Sélection : Débit, Pression, Viscosité

1. Déterminer le Débit Requis (Qn en l/min ou Nl/min)

Formule fondamentale : Le débit théorique d’un vérin est Q = (S × v) / 1000, où S est la surface utile du piston (cm²) et v la vitesse de déplacement (cm/s).

Exemple : Vérin simple effet DN100 (surface ~78 cm²) devant se rétracter en 2 secondes (100 mm) → v = 50 mm/s = 5 cm/s → Q = (78 × 5) / 1000 = 0,39 l/s = 23 l/min. Ajouter 15 % de marge pour pertes de charge → Qn ≥ 27 l/min.

Pour pneumatique, convertir en débit normal (Nl/min) à 1 bar absolu : Qn [Nl/min] = Qn [l/min] × (Pabs × 1,01325).

2. Vérifier la Pression Nominale (PN en bar)

Hydraulique : La pression de service ne doit jamais dépasser 90 % de PN. Exemple : pour PN = 315 bar, pression max conseillée = 283 bar. Anticiper les pics (fermeture soudaine = +50 %) avec un clapet limiteur de pression en ligne.

Air comprimé : Standard industriel = 6 bar. Vérifier la compatibilité de l’électrovanne proportionnelle : la plupart supportent 10 bar sans dégradation. Au-delà, appliquer un réducteur régulateur à l’amont.

3. Évaluer la Viscosité et Température du Fluide

La performance en hystérésis et répétabilité se dégrade si la viscosité s’écarte de la plage optimale :

  • Huile hydraulique DIN 51524 ISO VG 46 : Viscosité nominale 46 mm²/s à 40 °C. À 0 °C (hiver) : ~700 mm²/s → temps de réponse rallongé. À 60 °C (surcharge) : ~8 mm²/s → pertes internes accrues.
  • Correctif : Installer un réchauffeur d’huile ou un clapet thermostatique pour maintenir 35–50 °C en fonctionnement.
  • Fluides synthétiques : Plage étendue (ex. esters phosphate : 5–100 mm²/s), recommandés pour climats extrêmes ou longs cycles d’attente thermique.

4. Sélectionner le Matériau Corps selon Milieu Corrosif

MatériauRésistance ChimiqueTempérature MaxCoût Relatif
Laiton (CuZn)Eau douce, air sec. Éviter : chlorures, ammoniac+100 °C
Aluminium (Al-Si 12)Air comprimé, huile légère. Éviter : eau salée, acides+80 °C
Inox 316L (CF8M)Eau potable (ACS), eaux saumâtres, chimie (acides faibles). Excellent chlorures.+150 °C€€€
Duplex 2205Eaux chlorées, pétrochimie corrosive, désalinisation+120 °C€€€€

Norme de référence : EN 12266-1 (essais de performance et étanchéité pour robinetterie industrielle) specifies des critères d’acceptation pour chaque matériau selon le fluide et la température.

Arbre de Décision Proportionnelle 3/2 vs 4/3

1. Quel type d'actionneur dois-je piloter ?
   ├─ Vérin simple effet (tige rentrante) ou moteur unidirectionnel
   │  └─ → PROPORTIONNELLE 3/2 ✓ (plus économe, simple)
   │
   └─ Vérin double effet (tige entrante + sortante) ou moteur bidirectionnel
      └─ → PROPORTIONNELLE 4/3 ✓ (position neutre, inversion rapide)

2. Quelle est la pression maximale de service ?
   ├─ ≤ 16 bar (pneumatique standard, eau, air)
   │  └─ → 3/2 suffisante. Corps laiton/aluminium OK
   │
   ├─ 16–100 bar (systèmes hydrauliques légers, semi-industriel)
   │  └─ → Évaluer débit/viscosité. 3/2 ou 4/3 possible
   │
   └─ > 100 bar (presses, systèmes haute pression)
      └─ → 4/3 recommandée. Inox/duplex obligatoire si corrosif.
              Vérifier PN ≥ 150 % pression max service

3. Quelle est la plage de viscosité du fluide ?
   ├─ 2–10 mm²/s (air filtré, fluides très fluides)
   │  └─ → 3/2 performante (hystérésis < 1 %). Fréquence commutation rapide OK
   │
   ├─ 10–100 mm²/s (huiles hydrauliques standards, eaux traitées)
   │  └─ → 3/2 et 4/3 optimales. Réponse linéaire garantie
   │
   └─ > 100 mm²/s (huiles lourdes, fluides froids)
      └─ → 4/3 préférable si haute pression (moins de pertes internes)
              Chauffer ou diluer pour améliorer réactivité

4. Suis-je en environnement corrosif (eau salée, chimie) ?
   ├─ Non, milieu sec (air, huile fermée)
   │  └─ → Laiton (3/2) ou Aluminium (4/3) acceptable. Coût réduit ✓
   │
   └─ Oui, exposition chlorures/acides
      └─ → Inox 316L obligatoire. 4/3 Inox si > 150 bar.
              Coût +60 %. Durée de vie +10 ans

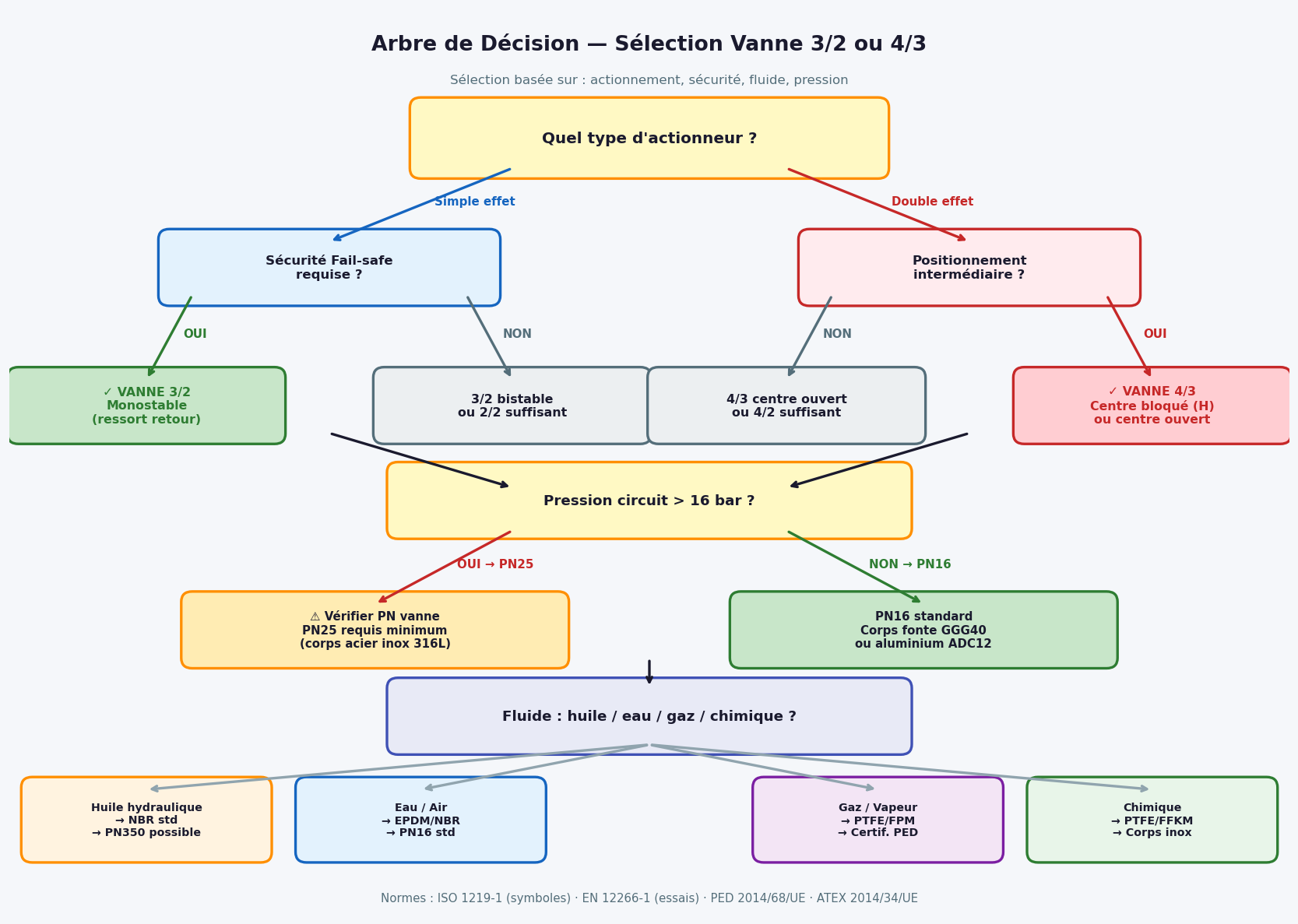

Arbre de décision sélection électrovanne proportionnelle 3/2 ou 4/3 — critères actionneur pression fluide sécurité fail-safe
Arbre de décision en 4 branches : type d’actionneur (simple/double effet), exigence fail-safe, pression circuit (PN16/PN25), nature du fluide. Normes ISO 1219-1 · PED 2014/68/UE · ATEX.

Erreurs Courantes à Éviter

  • Sous-dimensionner le débit : Une proportionnelle à 95 % d’ouverture (régime continu) risque une surchauffe du siège et une perte de linéarité. Réserve minimale 20 % de débit max.
  • Ignorer les pics de pression : Un coup de bélier (fermeture rapide) peut doubler la pression instantanée. Toujours installer un clapet limiteur de pression en parallèle.
  • Négliger le préchauffage en hiver : Une huile à 0 °C en proportionnelle 4/3 → temps de réponse = 200+ ms au lieu de 50 ms. Résultat : instabilité, cycles limite limite.).
  • Mauvais dimensionnement du bobinage : Bobine 24 V sur réseau 230 V = destruction instantanée. Bobine 110 V sur batterie 24 V = pas d’activation. Vérifier tension du réseau et tolérance ±10 %.
  • Fluides non conformes : Eau du robinet (minéraux) au lieu d’eau distillée ou huile ISO codifiée → corrosion interne, encrassement des clapets en 6 mois.
  • Position de montage incorrecte : Proportionnelle 4/3 montée à l’envers (piston inversé) → logique d’avance/retrait inversée, actionneur incontrôlable. Marquer HAUT sur tous les blocs.

Intégration dans un Cahier des Charges

Exemple de spécification minimum :

“Électrovanne proportionnelle 3/2, corps inox 316L, raccordement G1/4″ ISO 228 BSP (mâle), débit nominal 50 l/min (huile ISO VG 46), pression nominale 210 bar, tension bobine 24 VDC, signal d’entrée 4–20 mA via électronique OBE intégrée (hystérésis < 0,5 % Qmax), position de repos normalement fermée (NF), certification CE machines + basse tension, délai de réponse ≤ 100 ms (0 → 100 % débit), température fluide −10 °C à +70 °C, accouplement rapide femelle ½” SAE en sortie, bobine de remplacement disponible séparément sous 48h.”

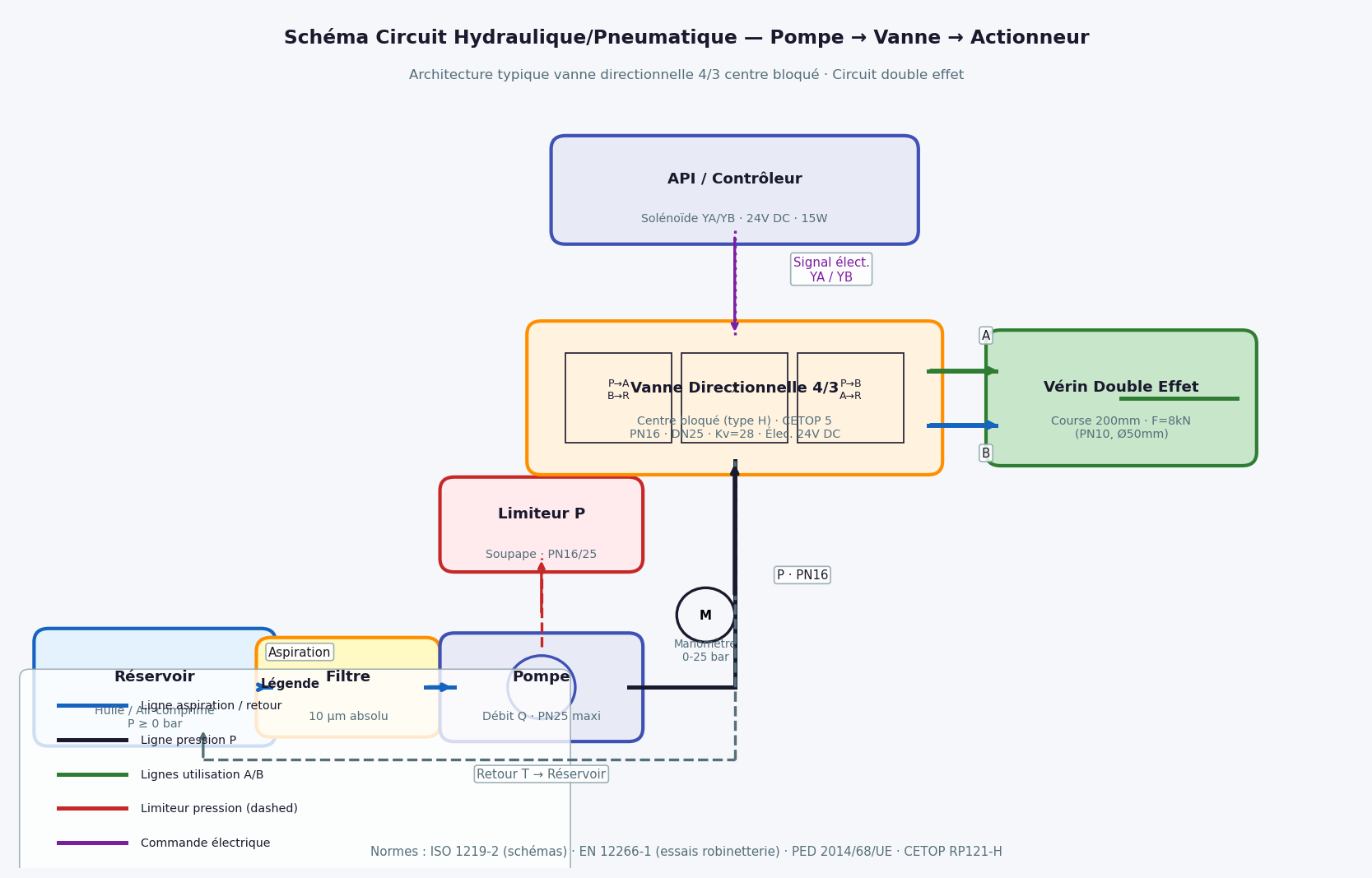

Schéma circuit hydraulique complet pompe électrovanne proportionnelle 4/3 vérin double effet — circuit CETOP 5 ISO 1219-2
Circuit hydraulique type avec électrovanne proportionnelle 4/3 : réservoir → filtre 10μm → pompe → limiteur PN16 → vanne proportionnelle CETOP 5 centre bloqué → vérin double effet. Norme ISO 1219-2.

Questions Fréquentes : Proportionnelles 3/2 et 4/3

Q : Quelle différence entre une proportionnelle avec rétroaction et sans ?
Une proportionnelle sans rétroaction (boucle ouverte) obéit au signal électrique mais subit des dérives de température et d’usure (hystérésis 1–3 %). Avec LVDT ou capteur de position intégré (boucle fermée), un correcteur électronique ajuste en continu pour garantir la position exacte, réduisant hystérésis à < 0,2 % et linéarité à ±0,5 %. Coût +30 %, mais précision critique en process haute pression ou cycles rapides.
Q : Puis-je utiliser une proportionnelle 4/3 en mode 3/2 (une seule sortie) ?
Techniquement oui (obturer port B), mais déconseillé : le piston 4/3 est optimisé pour deux sorties antagonistes. Le débit réduit de moitié, l’hystérésis augmente, et la zone morte central pose problème. Choisir une vrai 3/2 est plus économe.
Q : Peut-on commuter rapidement une proportionnelle (ex : 10 Hz) sans perte de linéarité ?
Avec électronique PWM haute fréquence (> 1 kHz) et signal d’entrée 4–20 mA, oui jusqu’à 5–10 Hz. Au-delà, l’inertie du piston + amortissement de la bobine crée un retard de phase. Pour fréquences > 10 Hz, préférer une servovalve hydraulique (NG10, coût 3–5× supérieur) avec temps de réponse < 10 ms garantis.
Q : Quelle est la durée de vie d’une proportionnelle 3/2 ou 4/3 ?
Avec fluide conforme, filtration < 10 µm, maintenance semestrielle (remplacement filtre amont) : 5–7 ans en continu, 10–15 ans en intermittent. Clapets : remplacement préventif à 80 % de cycles prévus. Bobines : durée illimitée si tension stable ±10 %, remplacement à la demande si claquement ou sur-courant.
Q : Existe-t-il une norme pour les électrovannes proportionnelles ?
ISO 10372 (vannes proportionnelles hydrauliques — exigences de performance) spécifie essais de linéarité, hystérésis, temps de réponse. EN 12266-1 couvre essais d’étanchéité. Pour air : ISO 4400 (pneumatique, classes 2–5). Demander fiche technique mentionnant conformité à ces normes.
Q : Comment diagnostiquer une proportionnelle défectueuse sur site ?
(1) Appliquer signal 4–20 mA à l’électronique OBE → mesurer débit de sortie (point rouge perte de linéarité). (2) Si hystérésis > 5 %, probablement encrassement du siège (nettoyage/remplacement joint). (3) Si aucun débit même signal max → bobine brûlée ou piston coincé (commande neuve recommandée). (4) Bruit haute fréquence → cavitation amont, vérifier aspiration pompe.

Conclusion

Les électrovannes proportionnelles 3/2 et 4/3 transforment vos systèmes industriels en offrant une modulation continue précise du débit et de la pression. Là où les électrovannes directes CEME 2/2 imposent des commutations binaires, les proportionnelles adaptent leur régulation à votre signal analogique ou digital, réduisant coups de bélier, surcharges thermiques et consommation énergétique.

Pour une sélection optimale :

  • 3/2 proportionnelle → pilotage simple effet, systèmes ≤ 100 bar, air comprimé, eau traitée, économies d’énergie prioritaires
  • 4/3 proportionnelle → commande bidirectionnelle, circuits hydrauliques > 150 bar, vérins double effet, retenue de charge critique, précision < 1 % F.S.
