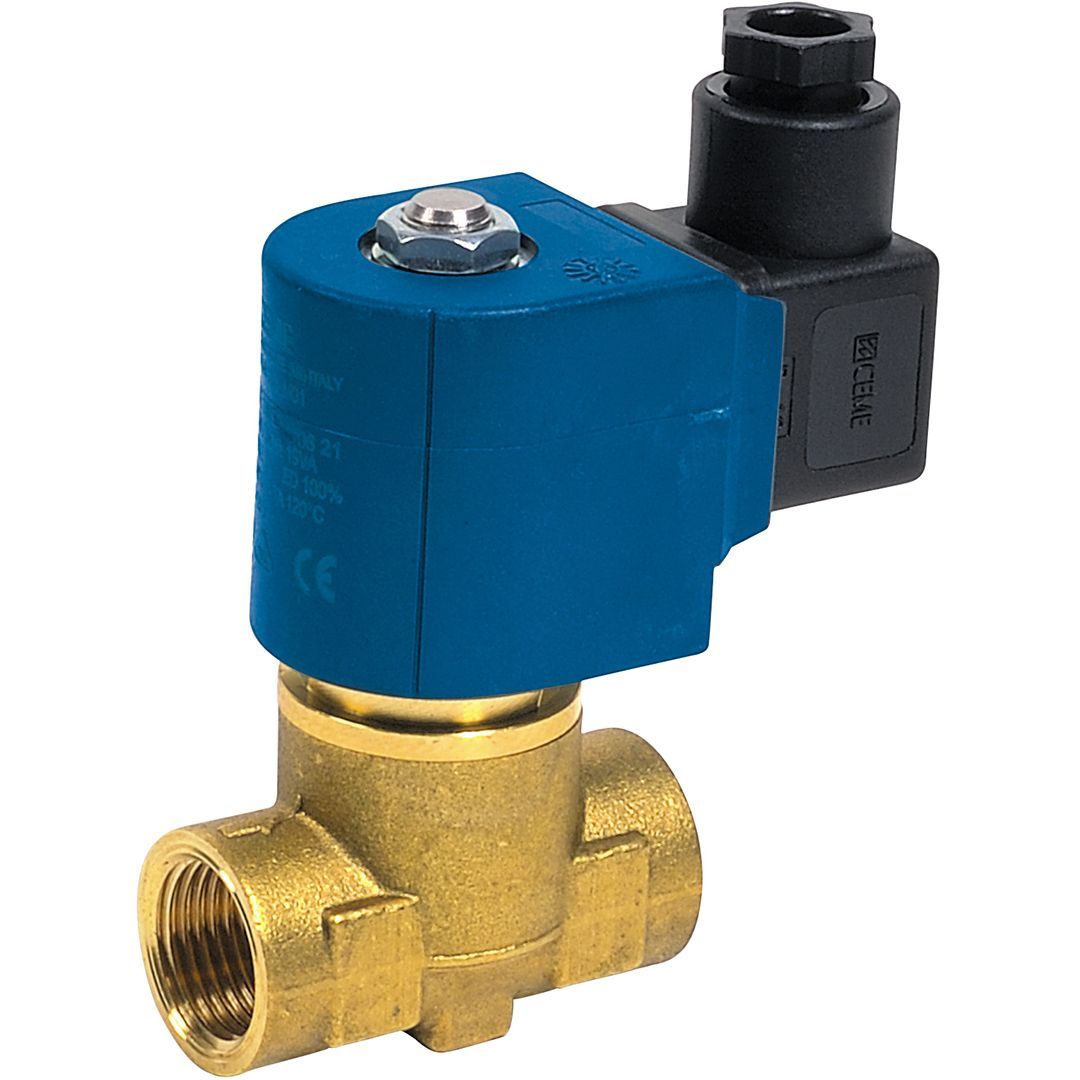

Électrovanne CEME Type 83-20 — 2/2 voies laiton pour air comprimé et fluides industriels

L’électrovanne CEME Type 83-20 NF est une électrovanne 2/2 voies à commande assistée, conçue pour le sectionnement fiable des réseaux de fluides courants en environnement industriel exigeant. Fabriquée en Italie par CEME, spécialiste européen des électrovannes depuis plus de 60 ans, elle s’impose comme une référence dans les applications de purge de compresseurs d’air, de contrôle de circuits pneumatiques, et de sectionnement de réseaux eau/huile/vapeur basse pression.

Avec un passage de 11 mm et des coefficients Kv allant jusqu’à 1,60 m³/h, la Type 83-20 garantit un débit optimisé même dans des installations compactes. Sa bobine classe H assure un service continu 100 % en toute sécurité thermique, et le temps de réponse de 20 à 60 ms en fait un composant idéal pour les cycles d’ouverture/fermeture fréquents.

Caractéristiques techniques complètes

Corps et matériaux

• Corps : laiton matricé EN CW 617 N — résistance mécanique et tenue à la corrosion atmosphérique
• Composants internes : acier inoxydable — longévité accrue dans les milieux humides
• Joints standard : NBR (nitrile) — compatibles air comprimé, huile hydraulique légère, eau
• Joints option : EPDM (eau chaude sanitaire, vapeur), FPM/Viton (fluides agressifs, solvants)
• Protection électrique : IP65 — protégée contre les projections d’eau et la poussière industrielle

Performances hydrauliques et pneumatiques

• Passage interne : 11 mm
• Pression de service : 0,1 à 20 bar
• Pression maximale admissible : 20 bar
• Température fluide : -10°C à +150°C
• Température ambiante : -10°C à +80°C (restriction possible au-delà de +40°C en courant continu)
• Coefficients de débit Kv :
  • G 1/4″ : 1,40 m³/h
  • G 3/8″ : 1,50 m³/h
  • G 1/2″ : 1,60 m³/h
• Temps de réponse : ouverture 20-60 ms / fermeture 20-60 ms

Caractéristiques électriques

• Bobine : type B12, classe H (résistance thermique 180°C), service continu 100 %
• Tensions AC disponibles : 12V, 24V, 48V, 110V, 230V, 400V (50/60 Hz)
• Tensions DC disponibles : 12V, 24V, 48V
• Consommation AC : 22 VA (maintien) / 41 VA (appel)
• Consommation DC : 21 W
• Raccordement électrique : bornier standard DIN 43650 (connecteur débrochable)

Dimensions et raccordements

• Raccordements disponibles : G 1/4″, G 3/8″, G 1/2″ (BSP femelle) — NPT disponible sur demande
• Montage : toutes positions, sauf bobine orientée vers le bas
• Sens de passage : repéré par flèche gravée sur le corps

Domaines d’application

La CEME Type 83-20 est utilisée dans de nombreux secteurs industriels pour des fonctions critiques de sectionnement et de régulation :

• Air comprimé et pneumatique : purge automatique de compresseurs, alimentation de vérins pneumatiques, contrôle de soufflettes industrielles
• Eau et eau chaude : sectionnement de circuits de refroidissement, eau de process, systèmes de rinçage (jusqu’à +150°C avec joints FPM)
• Huile légère : lubrification automatique, circuits hydrauliques basse pression
• Vapeur basse pression : en version joints FPM, compatible avec de la vapeur saturée jusqu’à la limite de température
• Industrie alimentaire et pharmaceutique : sur devis, selon compatibilité matériaux et certifications requises
• Automatismes de machine : intégration dans armoires de commande, supervision PLC/SCADA

Options et variantes disponibles

La gamme CEME 83-20 est disponible en plusieurs configurations adaptables à votre installation :

• Joints NBR (standard) : air comprimé, huile légère, eau froide
• Joints EPDM : eau chaude, eau chaude sanitaire, compatibilité chlore
• Joints FPM/Viton : fluides agressifs, solvants, température élevée
• Bobine IP67 : câble moulé, protection renforcée pour environnements humides et lavages haute pression
• Temporisateur électronique TU : gestion automatique des cycles de purge avec temporisation réglable
• Kit d’étanchéité renforcée : maintenance facilitée, joints de rechange
• Raccordement NPT : pour exportation ou équipements nord-américains
• Tensions multiples : 12V DC à 400V AC selon tension disponible dans votre armoire

Chaque variante est référencée individuellement. Consultez le tableau de sélection ou contactez notre équipe technique pour valider le code de commande adapté à votre application.

Installation et mise en service

Recommandations de montage

• Installer un filtre tamis amont (filtration 100 µm minimum) pour protéger le clapet interne des particules solides — indispensable sur réseaux d’air comprimé non filtré
• Respecter le sens de passage indiqué par la flèche gravée sur le corps (inversion = fuite ou non-fonctionnement)
• Prévoir un clapet anti-retour si le circuit aval peut générer une contre-pression supérieure à la pression amont à l’arrêt
• Pour les eaux dures (TH > 20°f), prévoir un adoucisseur ou un détartrage périodique — le calcaire peut bloquer le clapet
• Serrage des raccords : couples selon norme, ne pas dépasser 25 N·m en G 1/2″

Maintenance préventive

• Inspection visuelle et nettoyage du filtre amont : tous les 6 mois en usage intensif
• Contrôle de l’étanchéité des joints : annuellement ou à chaque arrêt de production
• Remplacement préventif des joints : tous les 3 ans ou 500 000 cycles (selon environnement)
• Bobine : contrôle de résistance à l’ohmmètre si suspicion de défaut électrique

Pourquoi choisir la CEME Type 83-20 chez Neovanne

• Stock disponible : principales variantes en stock France, délai standard 24-48h
• Expertise B2B : conseil technique avant commande — sélection de la tension, du joint, du raccordement
• Tarifs dégressifs : remises quantité disponibles dès 5 unités — contactez notre service commercial
• Pièces de rechange disponibles : kits joints, bobines de remplacement, clapets
• Fabrication certifiée : ISO 9001, marquage CE, conformité directives européennes basse tension
