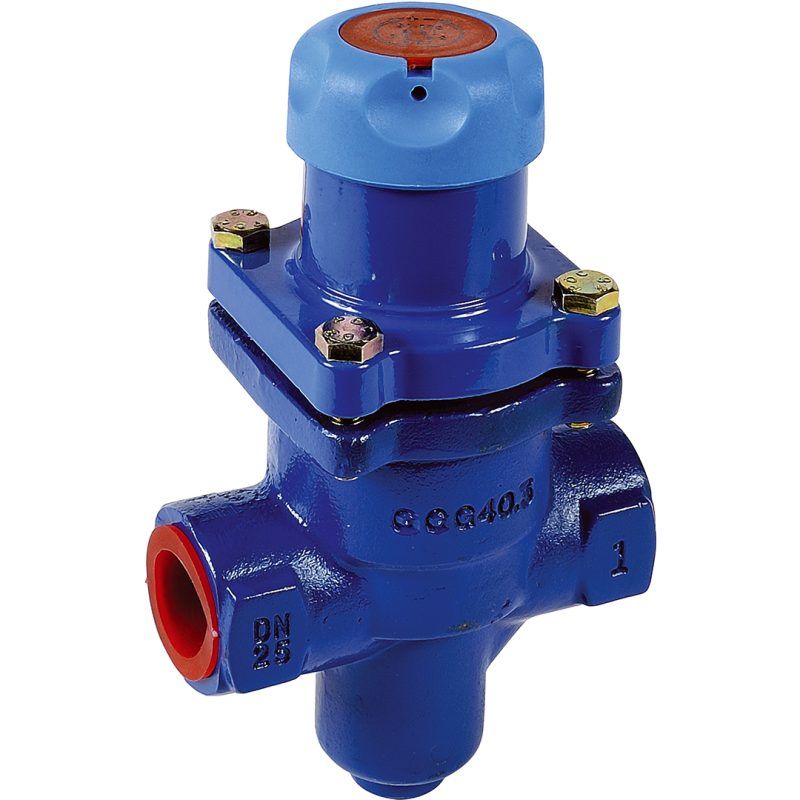

Détendeur de pression vapeur BDV25 FGS PN25 — régulation 0,14 à 1,7 bar aval pour vapeur et air comprimé
Dans les réseaux de distribution vapeur industrielle, la pression de production est rarement identique à la pression d’utilisation. Une centrale vapeur produit à 10 bar ; un autoclave, un échangeur de chaleur ou une batterie de chauffe fonctionne à 1 bar. Sans détendeur, le matériel d’utilisation serait surdimensionné en pression (plus lourd, plus coûteux) ou risquerait d’être endommagé par la pression amont lors d’une ouverture brusque. Le détendeur BDV25 FGS abaisse la pression d’alimentation à la valeur de consigne aval avec une précision suffisante pour les applications industrielles courantes.
La technologie à action directe du BDV25 — un soufflet haute durabilité actionné par la pression aval commande directement l’obturateur — garantit une réponse immédiate aux variations de débit sans alimentation électrique ni pneumatique auxiliaire. C’est la solution la plus simple et la plus fiable pour les postes de détente autonomes. La crépine-filtre incorporée protège le siège contre les débris d’oxydation ou de calamine présents dans les réseaux vapeur anciens.
| Paramètre | Valeur |
|---|---|
| Modèle | BDV25 FGS |
| Type | Réducteur de pression à action directe — vapeur / air |
| Corps | Fonte GS (EN-GJS-400-18) |
| Pièces internes | Acier inoxydable |
| Pression nominale | PN25 |
| Plage de réglage aval | 0,14 à 1,7 bar |
| Rangeabilité | 10 : 1 |
| Kvs nominal | 1,5 m³/h |
| Crépine-filtre | Incorporée |
| Dispositif de blocage | Oui — sécurisation du réglage |
| Étanchéité en ligne | Non — robinet d’isolement amont obligatoire |
Installation et précautions de mise en service
Le BDV25 n’est pas étanche en ligne à l’arrêt : un robinet d’isolement amont est obligatoire pour couper l’alimentation lors d’un arrêt prolongé ou d’une maintenance. Un séparateur de condensats en amont est fortement recommandé pour éviter l’introduction de condensat liquide dans le soufflet — ce phénomène (coup de bélier hydraulique) peut endommager irrémédiablement la membrane du soufflet. Un purgeur en aval complète l’installation et évite l’accumulation de condensat dans le circuit d’utilisation.
Le dispositif de blocage intégré permet de verrouiller la position de réglage après mise au point, évitant toute dérive accidentelle par vibration ou intervention non autorisée. La rangeabilité de 10:1 signifie que le détendeur peut réguler des débits de 1/10 à 10/10 de son débit nominal avec une précision maintenue — essentiel pour les installations à consommation variable.
Questions fréquentes
Le BDV25 régule-t-il aussi l’air comprimé en plus de la vapeur ?
Oui. Le BDV25 FGS est qualifié pour la vapeur saturée et pour l’air comprimé sec. La plage de réglage aval de 0,14 à 1,7 bar s’applique aux deux fluides. Pour l’air comprimé, la crépine-filtre incorporée protège le siège des particules en suspension. Vérifier la compatibilité de la pression amont avec le PN25 de l’appareil.
Pourquoi faut-il un séparateur de condensats en amont du BDV25 ?
La vapeur en transit dans les tuyauteries se condense partiellement sur les parois froides. Ce condensat liquide, entraîné à haute vitesse dans le flux vapeur, provoque des chocs hydrauliques (coups de bélier) destructeurs pour le soufflet du détendeur. Un séparateur de condensats en amont intercepte ces gouttelettes et les évacue par purgeur, protégeant l’appareil de ces chocs.
Comment régler la pression aval du BDV25 sur site ?
Alimenter le détendeur en amont, mesurer la pression aval sur un manomètre positionné à 1 m aval minimum, desserrer le dispositif de blocage, tourner la vis de réglage dans le sens horaire pour augmenter la pression aval ou anti-horaire pour la réduire, puis reverrouilller le dispositif une fois la consigne atteinte. La plage est de 0,14 à 1,7 bar.
