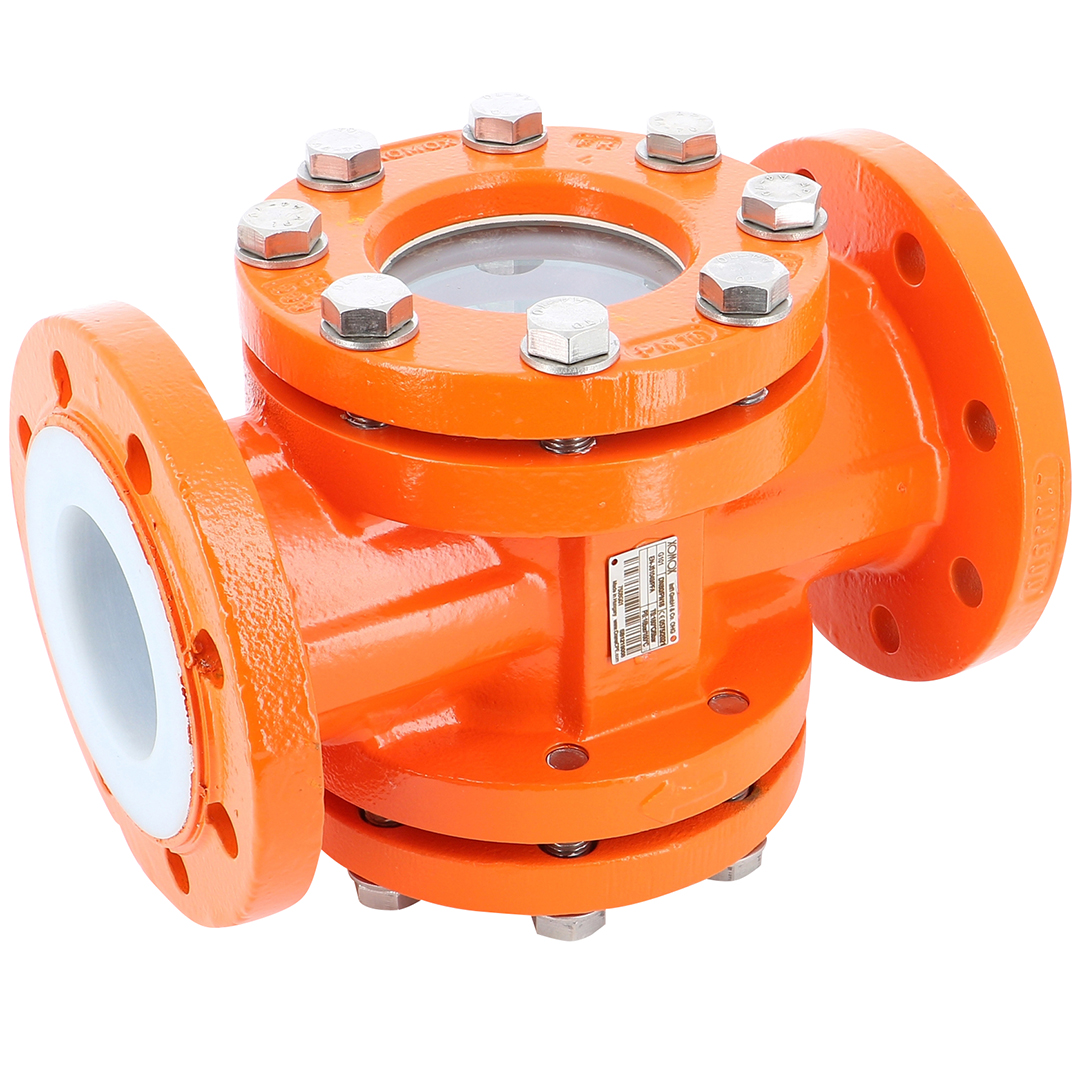

Regard de coulée fonte revêtu PFA Xomox XG — DN15 à DN150 PN10/16
À partir de 942,00 € HT
Regard de coulée Xomox XG en fonte GS revêtue PFA, à deux glaces borosilicate et brise-jet, pour visualiser l’écoulement de liquides corrosifs. Brides RF PN10/16, DN15 à DN150, -10 à +180 °C, 16 bar maxi. Marquage CE à partir du DN40, certificat 3.1 sur demande.
Sélectionner votre référence
| Référence | DN | Pression Nominale (bar) | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|
| Référence: XG015 | DN: 15 | Pression Nominale (bar): 10 | Prix: 1406,00 € | Disponibilité: En stock | ||
| Référence: XG020 | DN: 20 | Pression Nominale (bar): 10 | Prix: 942,00 € | _delai_expedition: En stock | ||
| Référence: XG025 | DN: 25 | Pression Nominale (bar): 10 | Prix: 1179,00 € | _delai_expedition: En stock | ||
| Référence: XG040 | DN: 40 | Pression Nominale (bar): 10 | Prix: 1554,00 € | _delai_expedition: En stock | ||
| Référence: XG050 | DN: 50 | Pression Nominale (bar): 10 | Prix: 1791,00 € | _delai_expedition: En stock | ||
| Référence: XG080 | DN: 80 | Pression Nominale (bar): 10 | Prix: 2796,00 € | _delai_expedition: En stock | ||
| Référence: XG100 | DN: 100 | Pression Nominale (bar): 10 | Prix: 3460,00 € | _delai_expedition: En stock | ||
| Référence: XG150 | DN: 150 | Pression Nominale (bar): 10 | Prix: 8542,00 € | _delai_expedition: En stock |
Le regard de coulée Xomox XG se monte entre brides sur une ligne de fluide corrosif pour voir, à travers deux glaces opposées, si le liquide circule. Le corps en fonte à graphite sphéroïdal est entièrement revêtu de PFA : le fluide ne touche que le revêtement et les glaces. La gamme distribuée par Sferaco va du DN15 au DN150, en brides PN10/16, pour des températures de -10 à +180 °C. Elle complète nos contrôleurs de circulation en inox, en fonte ou en plastique lorsque le fluide impose un corps revêtu.
Caractéristiques techniques
- DN disponibles : 15, 20, 25, 40, 50, 80, 100, 150
- Raccordement : brides à face surélevée (RF) PN10/16, type B1 selon EN 1092-2
- Écartement : EN 558 série 1 (DIN long 3202-1 F1)
- Corps et anneaux de maintien : fonte EN-GJS-400-18-LT (EN-JS1049)
- Revêtement : PFA
- Glaces : borosilicate selon DIN 7080 (glaces MAXOS), montées sans contrainte de déformation
- Garniture : joint sans amiante XOMAT 9001
- Visserie : inox A4-70
- Pression maxi : 16 bar jusqu’à 120 °C
- Température : -10 °C à +180 °C
- Peinture : polyuréthane orange RAL 2009, 80 à 100 µm
- Construction : DIN 3237-2, avec brise-jet
Dimensions et poids par DN
| Référence | DN | Longueur L (mm) | Hauteur H (mm) | Ø glace (mm) | Ø bride (mm) | Perçage | Poids (kg) |
|---|---|---|---|---|---|---|---|
| XG015 | 15 | 130 | 102 | 32 | 95 | 4 × Ø14 sur Ø65 | 3,15 |
| XG020 | 20 | 160 | 121 | 48 | 105 | 4 × Ø14 sur Ø75 | 5 |
| XG025 | 25 | 160 | 121 | 48 | 115 | 4 × Ø14 sur Ø85 | 5 |
| XG040 | 40 | 200 | 151 | 65 | 150 | 4 × Ø18 sur Ø110 | 9,6 |
| XG050 | 50 | 230 | 176 | 80 | 165 | 4 × Ø18 sur Ø125 | 12,8 |
| XG080 | 80 | 310 | 200 | 100 | 200 | 8 × Ø18 sur Ø160 | 26 |
| XG100 | 100 | 350 | 258 | 125 | 220 | 8 × Ø18 sur Ø180 | 32,5 |
| XG150 | 150 | 480 | 360 | 170 | 285 | 8 × Ø22 sur Ø240 | 73 |
Pression admissible selon la température
| Température du fluide | -10 à 120 °C | 140 °C | 160 °C | 180 °C |
|---|---|---|---|---|
| Pression maxi (bar) | 16 | 15 | 14 | 12 |
Ces valeurs s’entendent hors vapeur. La fiche technique donne aussi la courbe de tenue au vide du revêtement en fonction de la température : à consulter si la ligne peut passer en dépression, par exemple à la vidange ou au refroidissement d’un circuit fermé.
Dans quels cas choisir un regard revêtu PFA
Un contrôleur de circulation en inox convient à la plupart des fluides courants. Le revêtement PFA devient utile lorsque l’inox ne tient plus : acides minéraux, produits chlorés, solvants, mélanges dont la composition varie d’une campagne à l’autre. Le PFA est un polymère fluoré de la même famille que le PTFE, inerte vis-à-vis de la grande majorité des produits chimiques dans la plage de température de l’appareil.
- Chimie et pétrochimie : contrôle visuel sur les lignes de transfert, en sortie de pompe doseuse ou en pied de réacteur.
- Pharmacie : lignes où l’on refuse tout contact du produit avec un métal.
- Agroalimentaire : le regard est compatible avec le règlement CE 1935/2004 et la FDA, sur demande à la commande.
- Traitement de surface et traitement d’eau industrielle : bains acides, réactifs de neutralisation, effluents chargés en chlorures.
Sur la même ligne, le sectionnement se fait le plus souvent avec un robinet à boisseau sphérique revêtu PFA Xomox XLB ou une vanne papillon PFA XLD, qui offrent la même tenue chimique.
Points à vérifier avant de commander
- Le fluide et les glaces. Le revêtement PFA n’est pas le seul matériau en contact avec le fluide : les deux glaces sont en verre borosilicate. Ce verre résiste très bien aux acides, mais il est attaqué par l’acide fluorhydrique et, progressivement, par les bases fortes chaudes et concentrées (soude, potasse). Indiquez-nous le fluide, sa concentration et sa température pour que nous validions le choix avec le fabricant.
- Le risque électrostatique. Le PFA standard est isolant. Pour un liquide inflammable peu conducteur ou une zone ATEX, il faut la version à revêtement antistatique : regard de coulée PFA antistatique Xomox.
- La pression à chaud. Au-delà de 120 °C, la pression admissible descend jusqu’à 12 bar à 180 °C.
- L’encombrement. L’écartement est celui de la série 1 de l’EN 558, soit 350 mm en DN100 et 480 mm en DN150. Le DN150 pèse 73 kg : prévoir un supportage de la tuyauterie de part et d’autre.
- Les documents. Certificat matière 3.1 et attestation alimentaire sont fournis sur demande, à préciser dès la consultation.
Montage
- Respecter le sens de passage indiqué par la flèche portée sur le corps : le brise-jet ne joue son rôle que dans ce sens. Il rend l’écoulement visible même à faible pression.
- En montage vertical, le regard ne présente pas de zone de rétention.
- Le revêtement PFA se retourne sur la face des brides. Ne pas le rayer, ne pas le meuler, et retirer les protections seulement au moment du montage.
- Serrer la boulonnerie en croix et progressivement, au couple préconisé pour une bride revêtue. Un contrôle du serrage après la première montée en température est une bonne pratique sur les appareils revêtus.
- Aligner la tuyauterie avant serrage : un regard ne doit pas servir à rattraper un défaut d’alignement, les glaces étant montées sans contrainte.
Réglementation et normes
- Directive équipements sous pression 2014/68/UE, compatible liquides et gaz du groupe 1. DN15 à DN25 : article 4 § 3, sans marquage CE. DN40 à DN150 : catégorie III, marquage CE 0575.
- Construction selon DIN 3237-2, brides selon EN 1092-2, écartement selon EN 558 série 1.
- Fabricant certifié ISO 9001:2015 et ISO 14001:2015.
Questions fréquentes
Le regard XG convient-il pour de la soude ?
Le revêtement PFA résiste à la soude à toutes les concentrations dans la plage de température de l’appareil. Le point à examiner est la glace en borosilicate, que les bases fortes attaquent lorsqu’elles sont chaudes et concentrées : le verre se dépolit avec le temps. À température ambiante et concentration modérée, l’usage est courant. Communiquez-nous la concentration et la température de service, nous faisons valider la tenue des glaces par le fabricant avant de vous remettre une offre.
Quelle différence entre un regard de coulée et un contrôleur de circulation ?
Ce sont deux noms pour le même appareil : un corps à deux glaces en vis-à-vis qui laisse voir le fluide dans la tuyauterie. « Regard de coulée » est le terme employé par Sferaco pour la gamme Xomox, « contrôleur de circulation » est plus fréquent dans les spécifications de tuyauterie. On rencontre aussi « indicateur de débit visuel » ou « voyant de circulation ».
Quand faut-il la version antistatique ?
Dès que le fluide est un liquide inflammable peu conducteur ou que l’appareil est installé en zone à risque d’explosion. Le PFA standard est un isolant électrique, l’écoulement peut y accumuler des charges. La version antistatique reçoit un revêtement PFA conducteur qui les évacue vers le corps métallique. Elle existe du DN25 au DN100.
Peut-on obtenir un certificat matière ?
Oui. Le certificat 3.1 selon EN 10204 est délivré sur demande, tout comme l’attestation de conformité au règlement CE 1935/2004 et à la FDA pour les applications alimentaires. Ces documents se demandent à la commande, pas après la livraison.
Le regard peut-il se monter sur une conduite horizontale ?
La fiche technique précise qu’il n’y a pas de zone de rétention en montage vertical, ce qui en fait la position à privilégier lorsque la ligne doit pouvoir se vidanger complètement. En horizontal, un peu de liquide reste dans le corps à l’arrêt. Dans tous les cas, le sens de la flèche doit être respecté.
Télécharger la fiche technique (PDF)
Pour un prix, un délai ou une validation de compatibilité chimique, écrivez-nous à [email protected] en indiquant le fluide, sa concentration, la température et la pression de service.
| Poids | ND |
|---|---|
| Référence | XG015, XG020, XG025, XG040, XG050, XG080, XG100, XG150 |
| DN | 100, 15, 150, 20, 25, 40, 50, 80 |
| Pression Nominale (bar) | 10 |
| Matière | Fonte revêtue PFA |
| Raccordement | Brides |
| Température Mini (°C) | -10 |
| Température Maxi (°C) | 180 |
