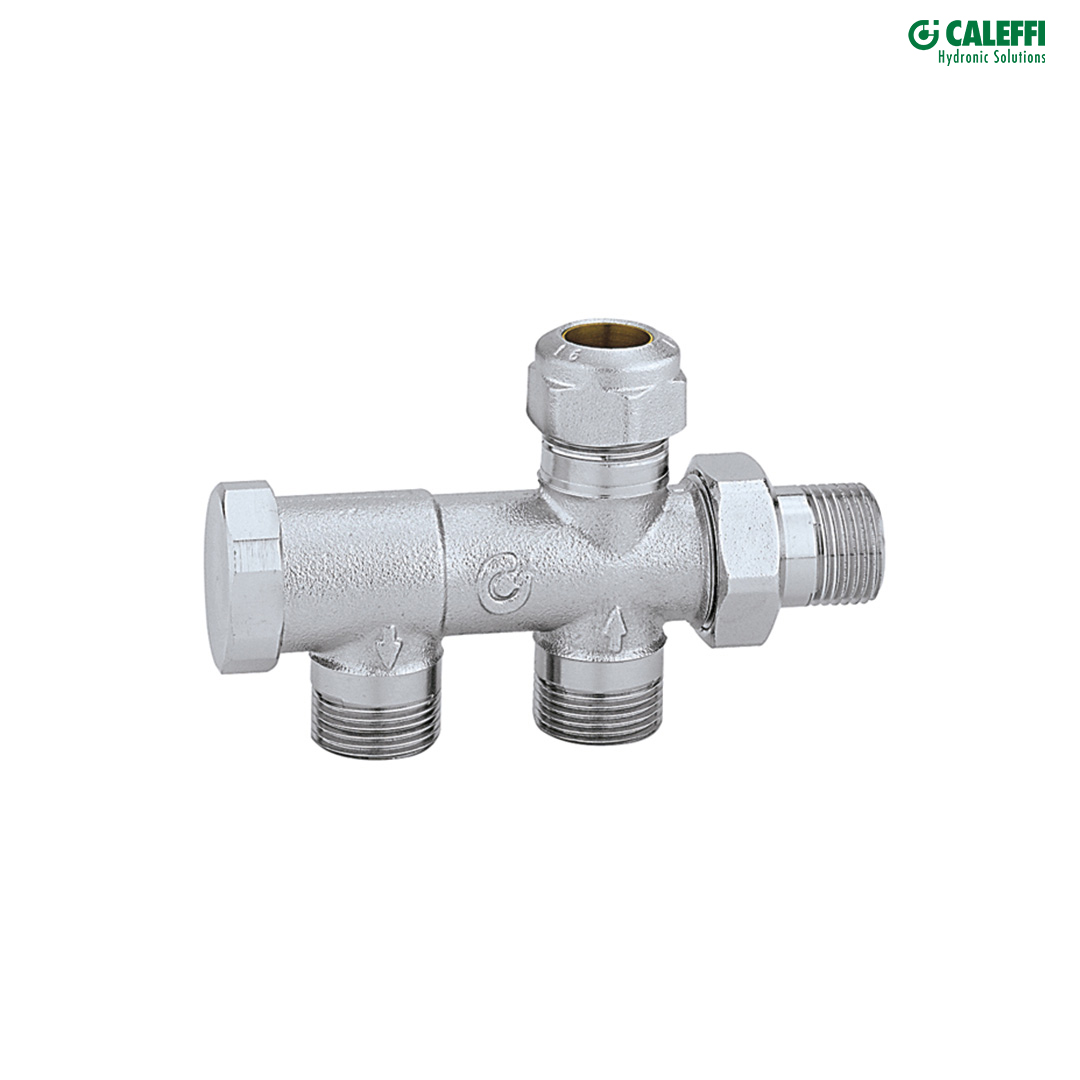

Répartiteur bitube sortie sol Thermador — raccords compression
À partir de 83,10 € HT
Répartiteur bitube sortie sol pour radiateurs, laiton chromé, raccords 23×1,5 mm, pression max 10 bar, température 100°C. Ensembles complets livrés non assemblés avec robinets et coudes. Répartiteur bitube sortie sol Thermador — raccords compression. 2 références disponibles. Dis
Sélectionner votre référence
| Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|
| Référence: RETBM | Prix: 83,10 € | Disponibilité: Expédition sous 5 jours | ||
| Référence: RETMM | Prix: 83,10 € | _delai_expedition: Expédition sous 5 jours |
Le répartiteur bitube sortie sol Thermador équipe les installations de chauffage radiateurs individuelles. Ce composant assure la distribution de l’eau chaude vers chaque radiateur avec une régulation précise du débit et de la température. Conçu en laiton chromé, il se destine aux installations bitube (aller-retour) et monotube (débit 50% au radiateur), avec raccordement par compression sur tubes cuivre ou plastique. Retrouvez également notre gamme complète de robinets et vannes pour vos systèmes de chauffage.
Caracteristiques techniques
- Type d’installation : Bitube et monotube (débit 50% au radiateur)
- Position de sortie : Sol (raccords pour la boucle en cuivre ou tube plastique)
- Matiere corps : Laiton chromé
- Raccordement radiateur : 1/2 pouces (douille)
- Raccordement boucle : Compression 23×1,5 mm (cuivre) ou DN 10-12-14-16 (tube plastique PER)
- Entre-axe : 40 mm
- Pression maximale d’exercice : 10 bar
- Temperature maximale d’exercice : 100°C
- Compatibilite sonde : Sonde extérieure diamètre 15 mm
- Manœuvre : Tête thermostatique TTC ou tête manuelle TTM (à commander séparément)
| Caracteristique | Specification |
|---|---|
| Matiere | Laiton chromé |
| Raccordement radiateur | 1/2 pouces |
| Raccordement boucle (cuivre) | 23×1,5 mm (pas compression) |
| Raccordement boucle (plastique) | DN 10-12, DN 14 ou DN 16 (embout à sertir) |
| Entre-axe | 40 mm |
| Pression maxi | 10 bar |
| Temperature maxi | 100°C |
| Diametre sonde extérieure | 15 mm |
| Type installations | Bitube et monotube |
| Configurations sorties | Robinet droit + coude, ou robinet équerre inverse |
Applications industrielles
Le répartiteur bitube Thermador intervient dans tous les projets de chauffage et ECS résidentiels et tertiaires. Son raccordement par compression le rend compatible avec les tubes cuivre et les gaines PER/multicouche, standards du secteur du bâtiment. Il assure une distribution précise et une régulation thermique fiable sur chaque radiateur d’un collectif ou d’une maison individuelle.
- Installations bitube classiques : radiateurs avec boucle aller-retour centralisée
- Installations monotube : circuits en série où le répartiteur dose 50% du débit à chaque radiateur
- Petits collectifs et maisons individuelles : sortie sol pour passage des boucles en dalle ou chape
- Rénovation chauffage : remplacement de répartiteurs usagés sur installations existantes
- Combinaison avec têtes thermostatiques ou vannes manuelles pour régulation locale
Criteres de selection
Choix de l’installation (bitube ou monotube) : Les répartiteurs bitube conviennent à tout type d’installation. En monotube, le débit se limite à 50% du débit nominal, ce qui demande un dimensionnement spécifique. Vérifiez les débits nominaux sur les radiateurs connectés.
Matériau de la boucle : Le répartiteur accepte les raccords à compression 23×1,5 mm (tube cuivre) et les embouts PER/plastique DN 10, 12, 14 ou 16. Confirmez avant achat le diamètre exact de votre tuyauterie en œuvre : les références de raccords (code 681001 pour DN 10-12, code 681035 pour DN 13-16) doivent être commandées séparément.
Position du radiateur : Le répartiteur sortie sol s’adresse aux radiateurs disposés au ras du sol ou en passage de dalle. Pour des radiateurs muraux, préférez la variante sortie murale (réversible gauche/droite). Entre-axe fixe : 40 mm.
Régulation thermique : Le répartiteur seul n’est qu’un distributeur. Pour une régulation active, assemblez-le avec une tête thermostatique TTC (régulation automatique selon sonde extérieure) ou une tête manuelle TTM. Ces composants se commandent en tant que références distinctes.
Pressions et temperatures : Respectez les limites de 10 bar en pression et 100°C en température continue. Tout dépassement risque de compromettre l’étanchéité des joints et la durabilité du laiton.
Installation et maintenance
- Montage initial : Les ensembles complets (ERB10, ERB11, ERM20, ERM21, ERB15, ERB16, ERM25, ERM26) sont livrés non assemblés. Procédez au montage du robinet, du coude/équerre et du répartiteur avant la mise en service. Utilisez du ruban PTFE (téflon) ou une pâte d’étanchéité adaptée sur les filetages 1/2 pouces pour prévenir les fuites.
- Raccordement boucle : Enfoncez les tubes cuivre ou PER jusqu’à la butée dans les embouts à compression. Pour les tubes plastique, utilisez les raccords adaptés (références 681001 ou 681035) fournis ou en option. Aucune force excessive n’est requise ; une pression manuelle suffit.
- Positionnement : Installez le répartiteur en position horizontale sous le radiateur. Respectez l’entre-axe de 40 mm entre les deux sorties pour l’accouplement correct des raccords radiateur. Vérifiez l’accès à la sonde extérieure si vous utilisez une tête thermostatique.
- Remplissage et mise en service : Avant la circulation d’eau chaude, purgez entièrement la boucle pour éviter les bouchons d’air. Une poche d’air bloquée dans le répartiteur réduirait le débit ou arrêterait la circulation au radiateur.
- Contrôle d’usure : Les joints de raccordement (compression et 1/2 pouces) constituent les points critiques. En cas de fuite persistante après resserrage modéré, démontez l’élément défaillant et remplacez le joint ou le raccord usagé.
- Maintenance périodique : Aucun entretien spécifique n’est requis. Contrôlez annuellement l’absence de fuite au niveau des trois raccords (radiateur, aller boucle, retour boucle). Le laiton chromé supporte bien les variations de température et ne craint pas la corrosion galvanique en circuit fermé.
- Remplacement de composants : Les têtes thermostatiques ou manuelles se remplacent sans intervention sur le répartiteur. Les raccords à compression se dévissent facilement si leur étanchéité se dégrade.
FAQ technique
Q : Quelle différence entre un répartiteur bitube et un répartiteur monotube ?
R : En bitube, chaque radiateur reçoit de l’eau aller et retour à débit équivalent. Le répartiteur distribue sans limitation. En monotube, les radiateurs sont connectés en série sur une boucle unique (aller puis retour) : le débit au radiateur est limité à environ 50% du débit nominal. Le répartiteur monotube intègre cette limitation interne. Thermador propose les deux types. Vérifiez votre schéma de chauffage (plan avec radiateurs et tuyauterie) avant de choisir.
Q : Puis-je associer un répartiteur bitube à une tête thermostatique pour la régulation ?
R : Oui. Commandez séparément la tête thermostatique TTC (avec sonde extérieure intégrée) ou la tête manuelle TTM. Assemblez-la sur le répartiteur lors du montage de l’ensemble. La tête thermostatique régule automatiquement la température de l’eau en fonction de la température extérieure, tandis que la tête manuelle permet un réglage fixe par l’utilisateur.
Q : Quel type de raccord dois-je utiliser pour ma boucle en PER ?
R : Cela dépend du diamètre de votre tube PER. Thermador propose les références 681001 pour PER DN 10-12 et 681035 pour PER DN 13-16. Ces raccords à sertir (ou embouts) se fixent sur les douilles du répartiteur (pas 23×1,5 mm). Consultez la section « Composition d’un ensemble » de la fiche technique pour identifier la bonne référence en fonction de votre diamètre réel.
Q : Quelle est la limite de pression et température pour ce répartiteur ?
R : Pression maximale : 10 bar. Température maximale : 100°C. Ces limites correspondent aux normes standards du chauffage résidentiel. Si votre installation dépasse 10 bar (par exemple, en présence d’un surpresseur), installez un réducteur de pression en amont. Au-delà de 100°C, les joints (en général à base élastomère) risquent la dégradation accélérée.
Q : Les ensembles complets (ERB10, etc.) incluent-ils les raccords pour la boucle ?
R : Non. Les ensembles livrés non assemblés intègrent le répartiteur, le robinet et le coude/équerre, mais pas les raccords finaux pour la boucle en cuivre ou PER. Vous devez ajouter les références 681001 ou 681035 (selon DN) lors de votre commande. La fiche technique propose un exemple de commande complète en fin de page.
Télécharger la fiche technique (PDF)
Pour toute question sur le dimensionnement, le choix de l’ensemble (bitube/monotube, sortie sol/murale) ou l’assemblage de votre répartiteur Thermador, contactez notre équipe technique. Nous vous guiderons vers la configuration adaptée à votre installation de chauffage.
| Référence | RETBM, RETMM |
|---|
