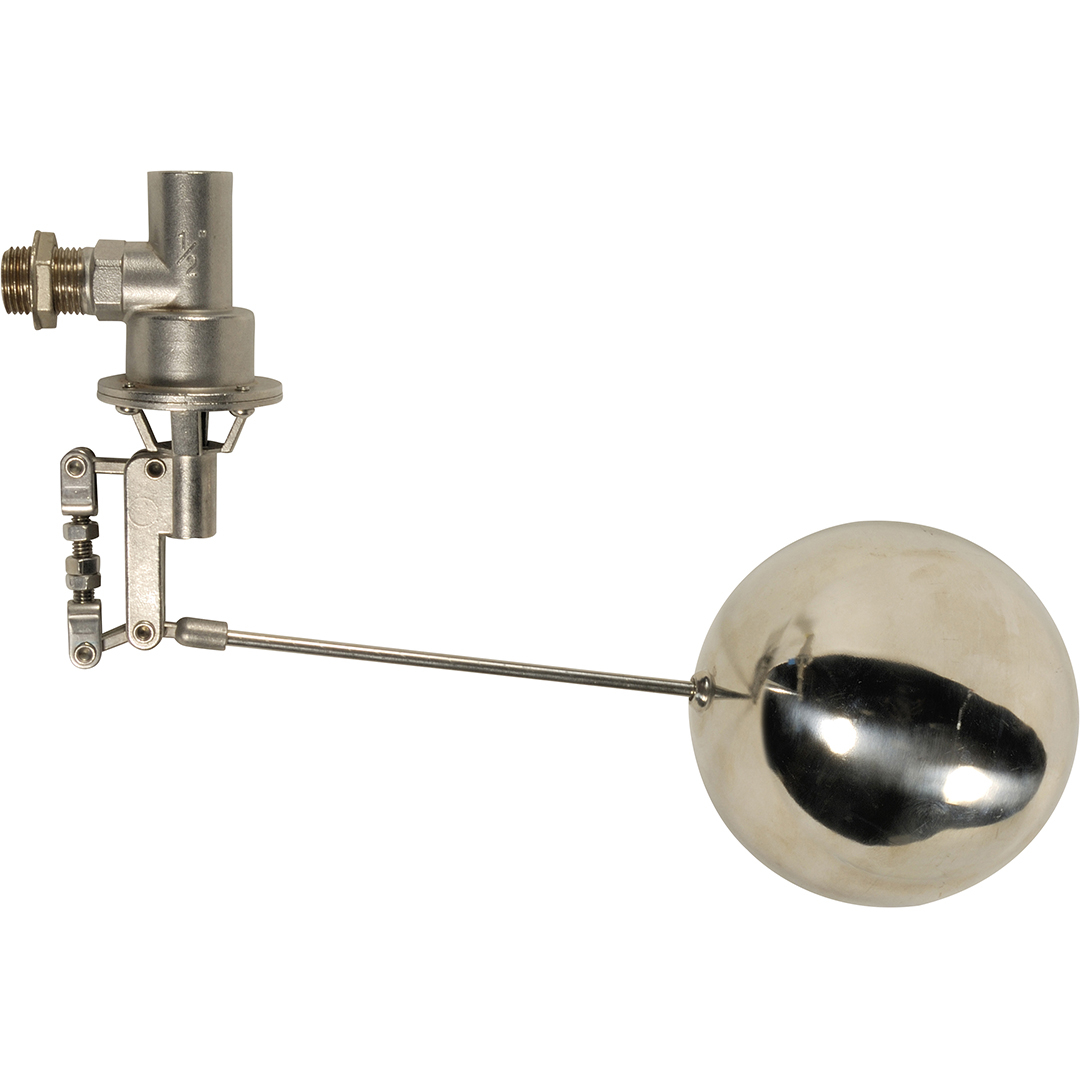

Robinet à Flotteur Inox 304 – Série e-FLOAT

Robinet à flotteur inox 304 Série e-FLOAT — régulation automatique de niveau sans énergie

La régulation du niveau dans une cuve ou un réservoir par flotteur mécanique est la méthode la plus fiable qui soit : pas d’alimentation électrique, pas de capteur à calibrer, pas d’automate à programmer. Le flotteur descend avec le niveau, le robinet s’ouvre, l’alimentation entre. Le flotteur monte, le robinet se ferme. C’est un asservissement proportionnel analogique. Sur un réservoir de process industriel, un bac de rétention, une citerne alimentaire ou une installation de traitement d’eau, ce principe fonctionne 24h/24 sans intervention humaine ni risque de panne électrique.

La série e-FLOAT en inox 304 (EN 1.4301) répond aux applications où les aciers galvanisés ou le laiton sont inadaptés : eau déminéralisée qui attaque le zinc, produits légèrement acides ou alcalins, industries agroalimentaires et pharmaceutiques, environnements humides permanents. L’ensemble corps-mécanisme-flotteur est en inox 304 — aucun élément ferreux oxydable, aucune contamination du fluide par corrosion.

Caractéristiques techniques

Fonctionnement mécanique — ajustement du niveau de coupure

Le niveau de coupure (niveau auquel le robinet se ferme complètement) est réglable en modifiant la longueur du bras de levier du flotteur ou l’angle d’attache. Un bras long déplace le point de coupure plus haut dans le réservoir. Un bras court le ramène plus bas. Cette réglage ne nécessite aucun outil spécial — la plupart des modèles e-FLOAT permettent un ajustement par pliage du bras ou par glissement d’un collier de serrage sur la tige.

Le débit d’alimentation admissible dépend de la section du siège (DN 1/2″ → environ 1 à 3 m³/h selon la pression différentielle) et de la vitesse de montée du niveau dans le réservoir. Si le débit d’alimentation est trop élevé par rapport à la section du siège, le robinet ne fermera pas complètement avant que le niveau atteigne le maximum — le flotteur se retrouve en équilibre dynamique en position semi-ouverte. Dans ce cas, utiliser le DN supérieur ou placer deux robinets en parallèle.

Joint EPDM — compatibilité fluides et durée de vie

L’EPDM (éthylène-propylène-diène monomère) est un élastomère à large spectre de compatibilité chimique. Il résiste à l’eau chaude, à la vapeur basse pression, aux acides dilués (sauf acide nitrique concentré), aux bases (soude, potasse), aux alcools et aux détergents. Sa résistance à l’ozone et aux UV est excellente — pas de vieillissement accéléré sur les installations en extérieur ou en milieu chloré.

Limites à connaître : l’EPDM n’est pas compatible avec les huiles minérales, les hydrocarbures aromatiques ou chlorés, et certains solvants. Pour ces fluides, un obturateur EPDM se gonfle et perd son étanchéité rapidement. Si votre application implique des traces d’hydrocarbures ou des solvants organiques, spécifier un joint FKM (Viton) lors de la commande — disponible sur certains modèles de la gamme e-FLOAT.

Durée de vie : sur eau froide à température ambiante, l’EPDM tient typiquement 10 à 15 ans sans perte d’étanchéité notable. À 80°C en service continu, la durée de vie se réduit à 5 à 8 ans selon les contraintes de compression. L’inspection annuelle du joint de siège est recommandée pour les applications continues haute température.

Applications sectorielles

Traitement de l’eau et stockage — réservoirs de rétention, bâches d’alimentation de chaudière, cuves de stockage d’eau osmosée ou déminéralisée. L’inox 304 ne contamine pas l’eau pure ni les eaux à faible teneur en sels. Pour les eaux très agressives (conductivité < 10 µS/cm, eau distillée), une corrosion par piqûres reste possible sur le 304 en service long — l’inox 316 est préférable dans ce cas.

Agroalimentaire et boissons — cuves de production, bacs de nettoyage CIP, réservoirs de jus ou d’eau process. La construction tout inox 304 et l’absence de laiton répondent aux exigences hygiéniques des industries alimentaires. Vérifier la conformité ACS du joint EPDM si l’application concerne l’eau potable ou les denrées alimentaires au sens du règlement CE 1935/2004.

Industrie chimique légère et pharmaceutique — cuves de stockage d’acides dilués, bases, solutions aqueuses salines. L’inox 304 résiste à la plupart des acides minéraux dilués (sauf acide chlorhydrique et fluorhydrique), aux bases fortes en concentration modérée, et aux solutions salines non chlorées. Pour les environnements chlorés sévères (chlorure > 200 mg/L à chaud), préférer l’inox 316.

Agriculture et irrigation — bacs de fertilisation, réservoirs tampons d’irrigation goutte à goutte. Le robinet à flotteur est la technologie standard pour le maintien du niveau dans les bacs de dilution d’engrais hydrosolubles. L’inox 304 résiste bien aux solutions de nitrate, phosphate et potassium à pH 5-7.

Installation — points clés

Le montage s’effectue sur la paroi latérale ou le fond supérieur de la cuve, selon que l’alimentation entre par le côté ou par le haut. Le filetage G 1/2″ mâle BSP s’engage dans un raccord fileté G 1/2″ femelle préalablement installé dans la cuve. Le contre-écrou fourni assure le positionnement angulaire du bras de flotteur et l’anti-dévissage par vibration. Ne pas sur-serrer — couple de 15 à 20 N·m avec joint d’étanchéité PTFE sur le filetage, pas de chanvre ni de pâte à joint incompatible avec l’alimentation en eau potable.

Laisser un dégagement minimum de 1,5 fois le diamètre du flotteur (150 mm pour le flotteur Ø 100 mm) entre le flotteur et la paroi de la cuve, le fond, et tout obstacle. Un flotteur gêné dans sa course ne régule pas correctement — le robinet peut rester ouvert ou ne pas se fermer complètement.
