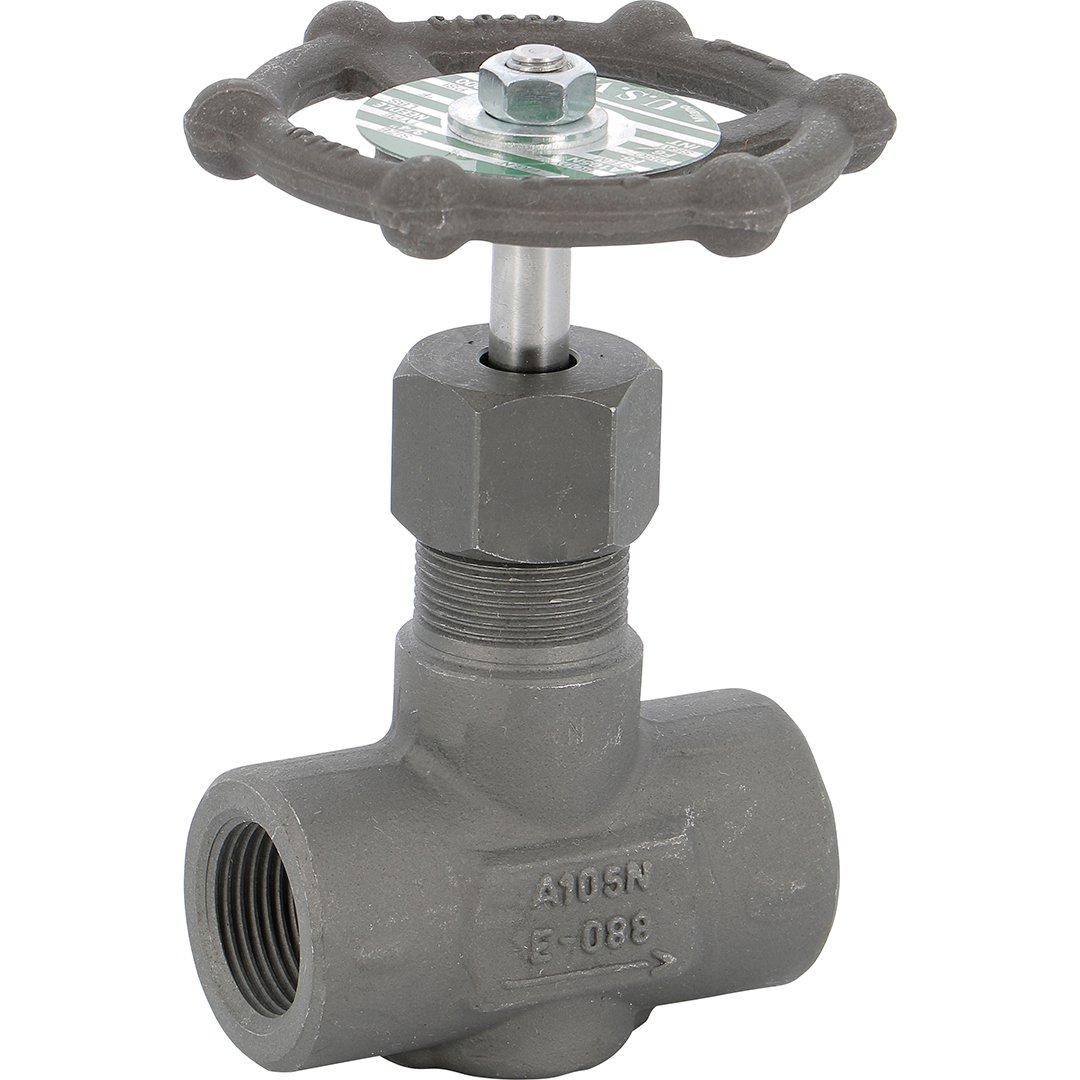

484 – Robinet à Pointeau Acier Forgé ATEX NPT F/F 1/4″
À partir de 47,44 € HT
Robinet pointeau série 484 acier forgé ATEX NPT F/F 1/4″ – 200 bar, 250°C. ASTM A105N monobloc, garniture graphite, zones 1/2/21/22, régulation micrométrique sécurisée.
Sélectionner votre référence
| DN | Matière | Diamètre de passage (mm) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 8 | Matière: Acier forgé | Diamètre de passage (mm): 4 | Référence: 483002 | Prix: 47,44 € | Disponibilité: En stock | ||
| DN: 10 | Matière: Acier forgé | Diamètre de passage (mm): 5 | Référence: 483003 | Prix: 47,44 € | _delai_expedition: En stock | ||
| DN: 15 | Matière: Acier forgé | Diamètre de passage (mm): 6 | Référence: 483004 | Prix: 52,80 € | _delai_expedition: En stock | ||
| DN: 20 | Matière: Acier forgé | Diamètre de passage (mm): 7 | Référence: 483005 | Prix: 77,38 € | _delai_expedition: En stock | ||
| DN: 25 | Matière: Acier forgé | Diamètre de passage (mm): 85 | Référence: 483006 | Prix: 105,98 € | _delai_expedition: En stock |
484 – Robinet à Pointeau Acier Forgé ATEX NPT F/F 1/4″ – Régulation Précise Zones Explosives
Le robinet à pointeau série 484 ATEX révolutionne la régulation précise en atmosphères explosives par sa
construction acier forgé ASTM A105N monobloc et sa certification ATEX pour zones 1, 2, 21 et 22. Spécialement
conçu pour les industries pétrolières, pétrochimiques et vapeur haute pression, cet instrument de régulation
fine garantit un contrôle millimétrique des débits jusqu’à 200 bars et 250°C, assurant sécurité et performance
dans les conditions les plus exigeantes des installations classées ATEX.
Avantages Clés
Ce robinet se distingue par sa certification ATEX intégrale autorisant l’installation en
zones explosives 1, 2, 21 et 22 avec garantie de sécurité anti-déflagrante selon la directive 2014/34/UE.
La construction acier forgé ASTM A105N monobloc élimine tout point de faiblesse et garantit
une résistance mécanique exceptionnelle aux contraintes extrêmes des environnements pétroliers et pétrochimiques.
La garniture presse-étoupe graphite assure une étanchéité parfaite même en conditions de
température élevée et de pression extrême. Le pointeau à régulation micrométrique permet un
contrôle ultra-précis des débits, essentiel pour les applications de dosage, échantillonnage et régulation
fine des process critiques.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 484 – Robinet pointeau ATEX acier forgé |
| Corps | Acier forgé ASTM A105N monobloc |
| Tige | Montante et tournante acier forgé |
| Pointeau | Acier forgé traité haute dureté |
| Siège | Acier forgé rectifié haute précision |
| Garniture d’étanchéité | Presse-étoupe graphite haute température |
| Diamètre nominal | NPT 1/4″ (gamme NPT 1/4″ à 1″) |
| Diamètre de passage | 4 mm (passage réduit haute précision) |
| Pression de service (PS) | 200 bar (3000 PSI) |
| Température de service | -29°C à +250°C |
| Raccordement | NPT femelle/femelle |
| Écartement face à face | 60 mm |
| Certification ATEX | Zones 1, 2, 21, 22 |
| Durée de garantie | 2 ans fabricant |
Certification ATEX Haute Sécurité
La certification ATEX selon directive 2014/34/UE autorise l’installation dans toutes les
zones explosives industrielles. Cette certification garantit qu’aucune source d’inflammation ne peut être
générée par le robinet, même en
cas de dysfonctionnement ou de choc mécanique. Le corps monobloc en acier forgé ASTM A105N et la conception anti-étincelles assurent une conformité totale aux normes ATEX les plus strictes.
Applications Industrielles
- Secteur pétrolier et gaz : Régulation de débits de pétrole brut, gaz naturel et condensats en zones dangereuses
- Industrie pétrochimique : Dosage précis de fluides critiques, vapeur haute pression et circuits de process
- Installations classées ATEX : Prise d’échantillons sécurisée et test de pression dans les zones 1, 2, 21 et 22
Installation et Maintenance
Le robinet 484 NPT F/F s’installe facilement sur tuyauteries NPT existantes sans modification structurelle. Un serre-presse graphite de haute qualité assure une étanchéité durable sans maintenance fréquente. Les pièces d’usure (pointeau et siège) peuvent être remplacées sans démonter le corps, optimisant les temps d’arrêt de production.
Pour toute application ATEX spécifique ou besoin de certification documentée, contactez notre équipe technique NEOVANNE. Nous fournissons les attestations de conformité complètes et les dossiers de sécurité adaptés à votre classification de zone explosive.
Questions frequentes
Quelle est la compatibilité de ce robinet avec les installations fonctionnant à 180°C et 150 bars ?
Le robinet 484 supporte jusqu’à 250°C et 200 bars, ce qui couvre votre application avec une marge de sécurité de 70°C et 50 bars. La garniture graphite maintient son étanchéité à ces conditions de fonctionnement.
Ce robinet est-il conforme pour une installation en zone 1 ATEX (atmosphère explosive probable) ?
Oui, la certification ATEX couvre les zones 1, 2, 21 et 22 selon la directive 2014/34/UE. Le corps acier forgé ASTM A105N monobloc répond aux exigences anti-déflagrantes requises pour la zone 1.
Quel est le diamètre de passage et quel débit maximum dois-je attendre ?
Le diamètre de passage est de 4 mm, conçu pour une régulation micrométrique précise plutôt que pour des débits élevés. Les applications typiques sont le dosage, l’échantillonnage et la régulation fine, avec pression jusqu’à 200 bars.
| DN | 1 / 2″, 1 / 4″, 1″, 3 / 4″, 3 / 8″ |
|---|---|
| Matière | Acier forgé |
| Raccordement | BSP, Femelle BSP |
| Diamètre de passage (mm) | 4, 5, 6, 7, 85 |
| Pression Nominale (bar) | 200 |
| Température Mini (°C) | -29 |
| Température Maxi (°C) | 250 |
| Référence | 083000, 083001, 083002, 083010, 083011, 083012, 083020N, 083022, 083030, 083031, 083031N, 083032, 083040, 083041, 083041N, 083042, 083050, 083051, 083052, 483002, 483003, 483004, 483005, 483006 |
