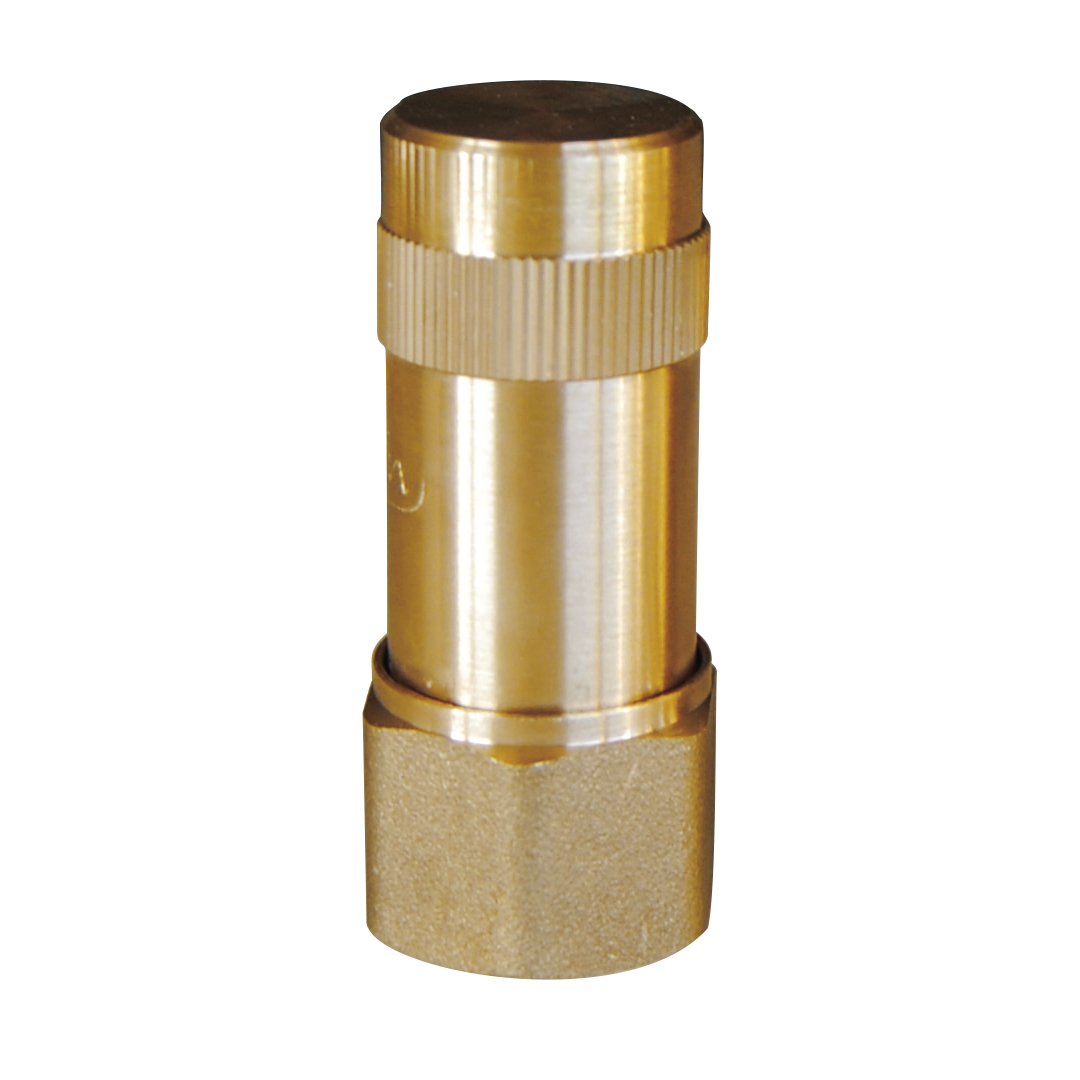

Anti-bélier à ressort laiton THERMADOR série ABR — 2″ F (DN50)

L’anti-bélier à ressort THERMADOR série ABR amortit l’onde de choc provoquée par la fermeture rapide d’un robinet, d’une vanne ou d’un clapet dans un réseau sous pression. Monté au plus près de la source du coup de bélier, il absorbe le pic de pression et protège la tuyauterie, les raccords et les équipements en aval. Cette version 2″ F en laiton s’adresse aux installations d’eau et d’eau glycolée, dans la continuité de notre gamme Vannes et Robinets industriels.

Applications industrielles

L’anti-bélier à ressort THERMADOR série ABR équipe les réseaux d’eau et d’eau glycolée où la fermeture rapide d’un organe de coupure génère une onde de pression. On le retrouve sur les circuits de chauffage, les réseaux d’eau sanitaire, les installations frigorifiques et process, ainsi que sur les boucles industrielles desservies par des clapets anti retour et crépines. La présence d’un clapet à fermeture rapide en amont d’un circulateur reste l’une des causes les plus fréquentes de coup de bélier.

• Réseaux de distribution d’eau sanitaire desservis en chaufferie ou en sous-station, en aval d’un clapet anti-retour ou d’une vanne motorisée.
• Boucles de chauffage collectif et de climatisation, en protection des échangeurs, des pompes et des organes de régulation.
• Circuits process d’eau glycolée en industrie (refroidissement, centrales de traitement d’air, réseaux secondaires).
• Lignes de refoulement de surpresseurs et de pompes dans les bâtiments tertiaires et logistiques.
• Installations agroalimentaires en eau potable, où la conformité ACS et l’absence de contamination du fluide sont exigées.

Critères de sélection

FAQ technique

Quel est le rôle exact d’un anti-bélier à ressort sur un réseau d’eau ?
Il amortit l’onde de choc créée lorsqu’un robinet, une vanne ou un clapet ferme brutalement. L’énergie du coup de bélier repousse le piston, comprime le ressort et dissipe le pic de pression au lieu de le transmettre à la tuyauterie. Sans ce dispositif, le pic peut fissurer les raccords, fatiguer les soudures ou endommager les pompes et les échangeurs en aval.

Où faut-il l’installer pour qu’il soit efficace ?
Au plus près du point de fermeture qui génère le coup de bélier, et dans l’axe de la tuyauterie. Le montage doit rester accessible pour la maintenance. Un anti-bélier posé à distance du point de départ de l’onde de choc n’agit qu’après que le pic s’est déjà propagé, d’où la perte d’efficacité constatée sur certaines installations mal positionnées.

Quelle différence entre anti-bélier à ressort et vase d’expansion ou antibélier à membrane ?
L’anti-bélier à ressort travaille par déplacement d’un piston rappelé par un ressort, ce qui le rend compact et immédiatement réactif sur les coups de bélier francs. Un vase d’expansion ou un antibélier à membrane utilise la compressibilité d’un coussin de gaz, plus adapté au lissage de variations progressives de pression. Sur un réseau mixte, les deux fonctions peuvent cohabiter : l’anti-bélier traite le pic, le vase gère le volume et la dilatation.

Cet anti-bélier convient-il à l’eau glycolée d’une installation frigorifique ?
Oui, la fiche technique indique une tolérance au glycol jusqu’à 30 %, ce qui couvre la majorité des boucles de refroidissement. Vérifiez toutefois la concentration réelle du circuit et la température de service, plafonnée à 100°C pour cette série en laiton avec joints EPDM.

Télécharger la fiche technique (PDF)

Pour toute demande technique sur nos antibéliers à ressort THERMADOR, nos équipes vous accompagnent sur le dimensionnement, le choix du raccordement et la compatibilité fluide. Découvrez également l’ensemble de notre robinetterie industrielle et de nos clapets anti retour pour compléter votre installation.
