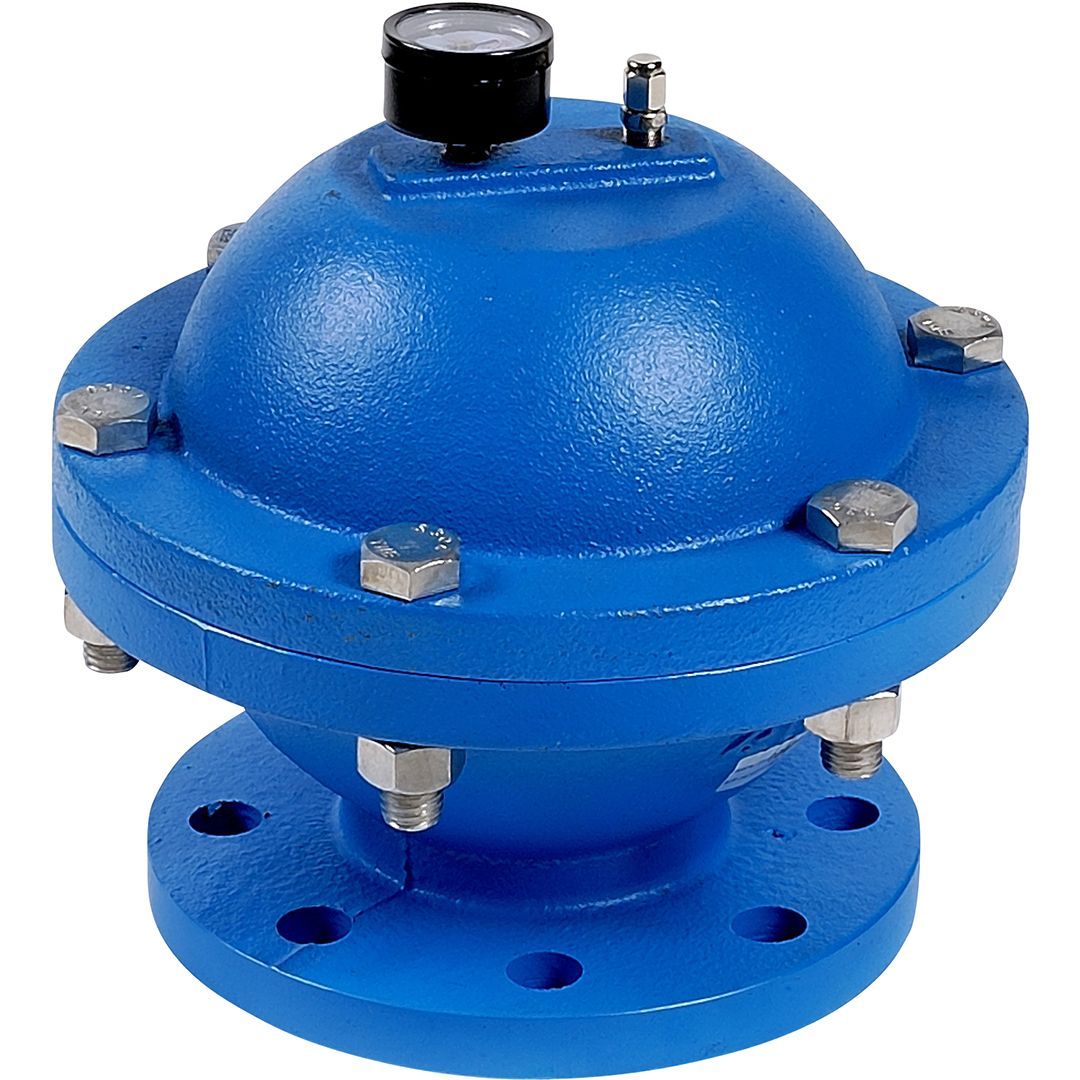

Antibélier pneumatique fonte à brides PN16 — série AIF Sferaco, protection coups de bélier réseaux hydrauliques
Un coup de bélier survient quand une variation brutale de vitesse d’écoulement — arrêt de pompe, fermeture rapide de vanne — génère une onde de surpression qui se propage dans la canalisation à la vitesse du son dans le fluide (800 à 1400 m/s dans l’eau). Cette onde peut atteindre plusieurs fois la pression de service nominale et endommager irrémédiablement les tuyauteries, les brides, les raccords et les équipements de régulation. L’antibélier pneumatique AIF absorbe cette énergie en comprimant un coussin d’air lors de la surpression.
Le principe est simple et ne nécessite aucune alimentation externe : la chambre d’air intégrée de 2 465 cm³ est préréglée en usine à 2,5 bar. Lors d’une surpression transitoire, l’eau comprime le coussin d’air, absorbant l’onde de choc. À la détente, l’air restitue l’énergie progressivement, évitant les oscillations destructrices. L’absence de motorisation garantit un fonctionnement autonome et une maintenance quasi nulle — seul le contrôle périodique de la pression de gonflage est nécessaire.
| Paramètre | Valeur |
|---|---|
| Série | AIF — Sferaco |
| Type | Antibélier pneumatique |
| Corps | Fonte ductile GL — revêtement époxy |
| Raccordement | Brides PN16 |
| Pression de gonflage usine | 2,5 bar (ajustable) |
| Volume chambre pneumatique | 2 465 cm³ |
| Pression maximale réseau | 16 bar |
| Température de service | -15°C à +80°C |
| Position de montage | Horizontale ou verticale |
| Alimentation | Aucune — fonctionnement autonome |
Dimensionnement et choix de la pression de gonflage
La pression de précharge (gonflage) de la chambre d’air doit être choisie en fonction de la pression statique du réseau au point d’installation. La règle générale est de régler la précharge à 60-70% de la pression de service normale : une précharge trop basse laisse le coussin d’air insuffisant, une précharge trop haute limite le volume d’absorption efficace. La pression de 2,5 bar réglée en usine est adaptée aux réseaux de distribution d’eau à 4-8 bar — à vérifier et ajuster pour les réseaux à pression plus élevée.
Le volume de chambre de 2 465 cm³ est dimensionné pour les réseaux DN50 à DN100 courants. Pour les grands diamètres (DN150 à DN300) ou les réseaux à débit élevé, un calcul d’antibélier complet prenant en compte la longueur de tuyauterie, le débit nominal et la vitesse de fermeture des vannes est nécessaire pour valider le volume de chambre requis.
Questions fréquentes
Comment savoir si un antibélier est nécessaire sur mon réseau ?
Un antibélier est recommandé dès que des pompes de refoulement sont présentes, que des vannes à fermeture rapide sont utilisées, ou que des coups de bélier se manifestent (claquements dans les canalisations, chutes de pression soudaines, fuites récurrentes aux brides). Sur les réseaux d’eau potable collectifs, un antibélier est souvent obligatoire en aval des pompes de surpression selon les DTU en vigueur.
La pression de gonflage de 2,5 bar peut-elle être modifiée sur site ?
Oui. La valve de gonflage (type Schrader) est accessible sur la face supérieure de l’antibélier. La pression peut être ajustée à l’aide d’un manomètre et d’une pompe à pied ou d’un compresseur. En cas de surpression, purger l’air via la valve de gonflage. L’ajustement doit être réalisé réseau hors pression pour une mesure correcte de la précharge.
Quelle maintenance est nécessaire pour un antibélier pneumatique ?
La maintenance se limite à un contrôle annuel de la pression de gonflage de la chambre d’air et à une inspection visuelle du corps et du revêtement époxy. Si la pression de gonflage chute régulièrement, la valve Schrader est à remplacer. Le corps en fonte ductile époxy ne nécessite aucune peinture supplémentaire dans les conditions normales de service.
