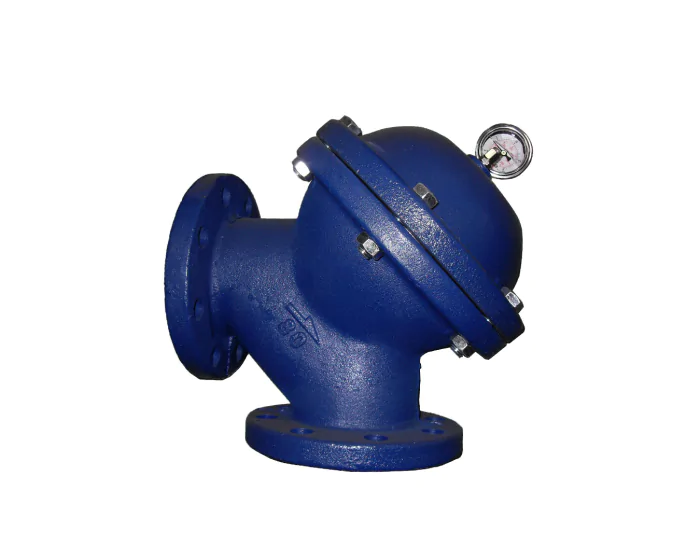

Antibélier en L Type ALF Fonte à Brides – Amortisseur Pneumatique
À partir de 690,00 € HT
Antibélier en L fonte ALF série 4540. DN 50-200, PN16, amortisseur pneumatique, pré-gonflé 2,5 bar. Protection coups bélier pompes/vannes. Configuration équerre. Réparable.
Sélectionner votre référence
| DN | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|
| DN: 50 | Référence: 454001 | Prix: 690,00 € | Disponibilité: Demander un devis | ||
| DN: 65 | Référence: 454002 | Prix: 796,00 € | _delai_expedition: En stock | ||
| DN: 80 | Référence: 454003 | Prix: 1126,00 € | _delai_expedition: En stock | ||
| DN: 100 | Référence: 454004 | Prix: 1589,00 € | _delai_expedition: En stock | ||
| DN: 150 | Référence: 454005 | Prix: 2931,00 € | _delai_expedition: En stock | ||
| DN: 200 | Référence: 454006 | Prix: 4228,00 € | _delai_expedition: En stock |
Antibélier en L Type ALF Fonte à Brides – PN16 – Amortisseur Pneumatique
Vos installations hydrauliques subissent des vibrations, coups violents ou ruptures de canalisations lors des arrêts pompes ou fermetures brutales de vannes ?
L’antibélier en L type ALF fonte élimine ces phénomènes destructeurs appelés “coups de bélier” en absorbant les surpressions instantanées grâce à sa chambre pneumatique pré-gonflée 2,5 bar.
Sa configuration en équerre (L) permet une installation optimisée sur un angle de tuyauterie, économisant l’espace et facilitant l’intégration dans les chaufferies, stations de pompage et réseaux industriels.
Fabriqué en fonte ductile avec membrane butyle haute résistance, raccordement à brides PN16 fonte, disponible DN 50 à 200,
il protège pompes, vannes, compteurs et canalisations contre les ondes de pression pouvant atteindre 10 à 50 fois la pression nominale.
Conforme normes hydrauliques, réparable, conçu pour durer 15-25 ans en conditions industrielles sévères.
Pourquoi Installer un Antibélier ?
- Protection équipements coûteux : Élimine 95 % des surpressions destructrices, prolonge durée de vie pompes (×2-3), vannes et réducteurs de pression fonte, compteurs, clapets anti-retour
- Sécurité installations : Prévient ruptures canalisations (fonte ductile, PVC, PE), fuites brides, éclatements joints, arrêts p
ompages imprévus en zone sensible (hôpitaux, data centers, industries alimentaires)
Caractéristiques Techniques
| Paramètre | Spécification |
|---|---|
| Type | Antibélier L (équerre) à membrane pneumatique |
| Matière | Fonte ductile GJS-500-7 / EN-GJS-500-7 |
| Raccordement | Brides fonte PN16 – ISO 1083 |
| Diamètres disponibles | DN 50, 65, 80, 100, 125, 150, 200 |
| Pression nominale | PN16 bar (160 bar) |
| Précharge pneumatique | 2,5 bar (azote pré-gonflé usine) |
| Fluides compatibles | Eau, fluides hydrauliques, saumure (pH 5-9) |
| Température | −10 °C à +60 °C |
| Durée de vie | 15–25 ans en conditions industrielles |
Installation & Maintenance
L’antibélier ALF se monte directement sur une bride de tuyauterie ou coffret de canalisation. Positionnement recommandé : au plus proche de la source de surpression (sortie pompe, clapet de décharge). La chambre d’air se recharge tous les 5 ans via le purgeur d’air intégré. Membrane butyle remplaçable en atelier NEOVANNE.
Protégez vos installations contre le coup de bélier dès aujourd’hui. Contactez nos experts pour un dimensionnement gratuit et un devis antibélier type ALF adapté à votre débit et diamètre.
Questions fréquentes
Quelle est la pression nominale maximale supportée par cet antibélier et dans quelles applications est-il préconisé ?
L’antibélier ALF Type L fonctionne à PN16 (16 bar). Il est idéal pour les installations de pompage, climatisation, chauffage et réseaux d’eau sous pression où les coups de bélier causent des vibrations ou ruptures de canalisations.
Comment s’effectue le dimensionnement en fonction de mon débit et comment vérifier la compatibilité avec mes conduites existantes ?
Le choix du DN (50, 65, 80, 100, 150 ou 200 mm) dépend du diamètre de votre canalisation et de votre débit. La précharge pneumatique est fixée à 2,5 bar ; le raccordement par brides assure une compatibilité directe avec vos circuits existants en fonte.
Quel est le délai de livraison et comment commander cet antibélier ?
Consultez neovanne.com pour connaître les délais exacts selon votre DN et vérifier la disponibilité en stock ; notre équipe B2B vous confirmera le délai de préparation et d’expédition lors de votre commande.
| DN | 100, 150, 200, 50, 65, 80 |
|---|---|
| Matière | Fonte |
| Raccordement | Brides |
| Référence | 454001, 454002, 454003, 454004, 454005, 454006 |
