Bride Pleine Plate Tampon Plein Inox 316L Série 4TP

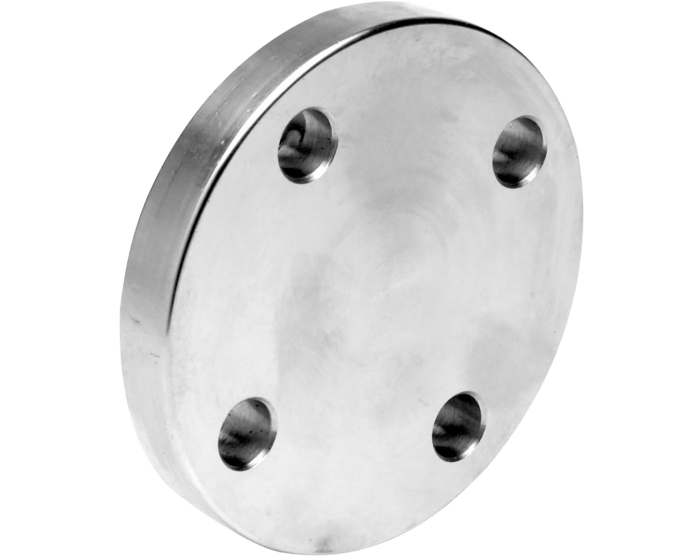

Bride pleine plate tampon plein inox 316L série 4TP — DN250 PN10 EN 1092-1 type 05A

L’obturation définitive ou temporaire d’une extrémité de tuyauterie en service nécessite une bride capable d’encaisser la pression de service sans déformation et sans fuite — au niveau de la bride elle-même comme au niveau du joint. Pour un DN250 à PN10 en milieu corrosif (eau de mer, vapeur, acides dilués, eau de process), l’inox 316L est le matériau de référence : sa teneur en molybdène (2 à 3 %) lui confère une résistance à la corrosion par piqûres et à la corrosion en crevasses que l’inox 304 ne peut pas garantir.

La bride pleine type 05A selon EN 1092-1 est un tampon plein — elle obstrue totalement l’alésage, sans passage. Sur un DN250, cela représente une surface circulaire de 273 mm de diamètre soumise à la pression différentielle. À 10 bar, la force de poussée axiale sur ce disque atteint environ 58 kN — la résistance mécanique du 316L et le calcul de l’épaisseur selon EN 1092-1 absorbent cette force sans déformation plastique.

Caractéristiques techniques — DN250 PN10

Inox 316L — avantages du grade L (low carbon)

Le suffixe L (Low Carbon) dans la désignation 316L indique une teneur en carbone limitée à 0,03 % maximum (contre 0,08 % pour le 316 standard). Cette limite basse est déterminante pour les pièces soudées : lors du soudage ou des traitements thermiques, un acier inoxydable à carbone élevé précipite des carbures de chrome aux joints de grains — phénomène de sensibilisation qui crée des zones appauvries en chrome et vulnérables à la corrosion intergranulaire. Avec le 316L, ce risque est pratiquement éliminé même sans traitement de recuit post-soudage.

Pour une bride tampon plein, qui peut être soudée directement à une tuyauterie inox lors d’un obturation permanente, le grade L est la spécification correcte. Le 316L présente également une excellente ductilité à basse température (-29 °C minimum garanti), ce qui le qualifie pour les applications cryogéniques ou les installations en zones froides.

Norme EN 1092-1 type 05A — positionnement dans la gamme de brides

La norme EN 1092-1 définit une nomenclature de types de brides selon leur forme et leur mode de raccordement. Le type 05A désigne spécifiquement les brides pleines plates à face plate (tampon plein) pour des pressions jusqu’à PN40. La série 4TP correspond au type plate (sans collerette, sans joint torique) — la surface d’appui du joint est plane sur toute la face de bride. Ce type convient aux applications standard à PN10 et PN16 où la pression ne justifie pas des joints à collerette ou à rainure-languette plus complexes.

La compatibilité dimensionnelle EN 1092-1 garantit l’interchangeabilité avec toutes les brides du même DN/PN conformes à la même norme, quelle que soit l’origine du fabricant — un critère majeur pour les chantiers de maintenance où les pièces viennent de sources différentes.

Applications industrielles du DN250 PN10

Le couple DN250/PN10 est courant sur les réseaux industriels de gros calibre : collecteurs de distribution d’eau industrielle, conduites d’irrigation agricole à grand débit, réseaux de refroidissement en industrie manufacturière, collecteurs vapeur basse pression, tuyauteries de traitement d’eaux usées industrielles. En inox 316L, cette bride couvre les applications avec fluides légèrement corrosifs ou contenant des chlorures à concentration modérée (eau de mer diluée, eau de refroidissement avec inhibiteurs, acides organiques).

Sur les installations industrielles de type eaux de process, le DN250 PN10 en 316L est une référence récurrente dans les industries agroalimentaires (eau de lavage, vapeur de stérilisation), pharmaceutiques (circuits WFI à vitesse contrôlée) et chimiques (acides dilués, solvants polaires). La température maximale de +450 °C couvre les applications vapeur haute température et les fluides caloporteurs organiques.

Montage et couple de serrage

L’assemblage d’une bride tampon plein DN250 nécessite de vérifier la planéité de la face de bride avant montage — un défaut de planéité supérieur à 0,1 mm sur un DN250 rendra impossible une étanchéité correcte quel que soit le couple de serrage. La rugosité de surface de la face de bride doit être conforme aux recommandations pour le type de joint choisi : Ra 3,2 à 6,3 µm pour les joints plats standard, Ra < 1,6 µm pour les joints spiralés.

Le couple de serrage des boulons dépend du matériau de boulon, du diamètre et du type de joint. Sur un DN250 PN10, les boulons sont typiquement M20 ou M22 — un couple de 130 à 160 N·m par boulon en acier inoxydable A2-70 est un ordre de grandeur courant, à vérifier dans les tables de calcul du fabricant de joints. Le serrage doit impérativement être effectué en croix par passes successives de 30 %, 60 % et 100 % du couple final.
