Bride Pleine Inox – Série 2TPB100

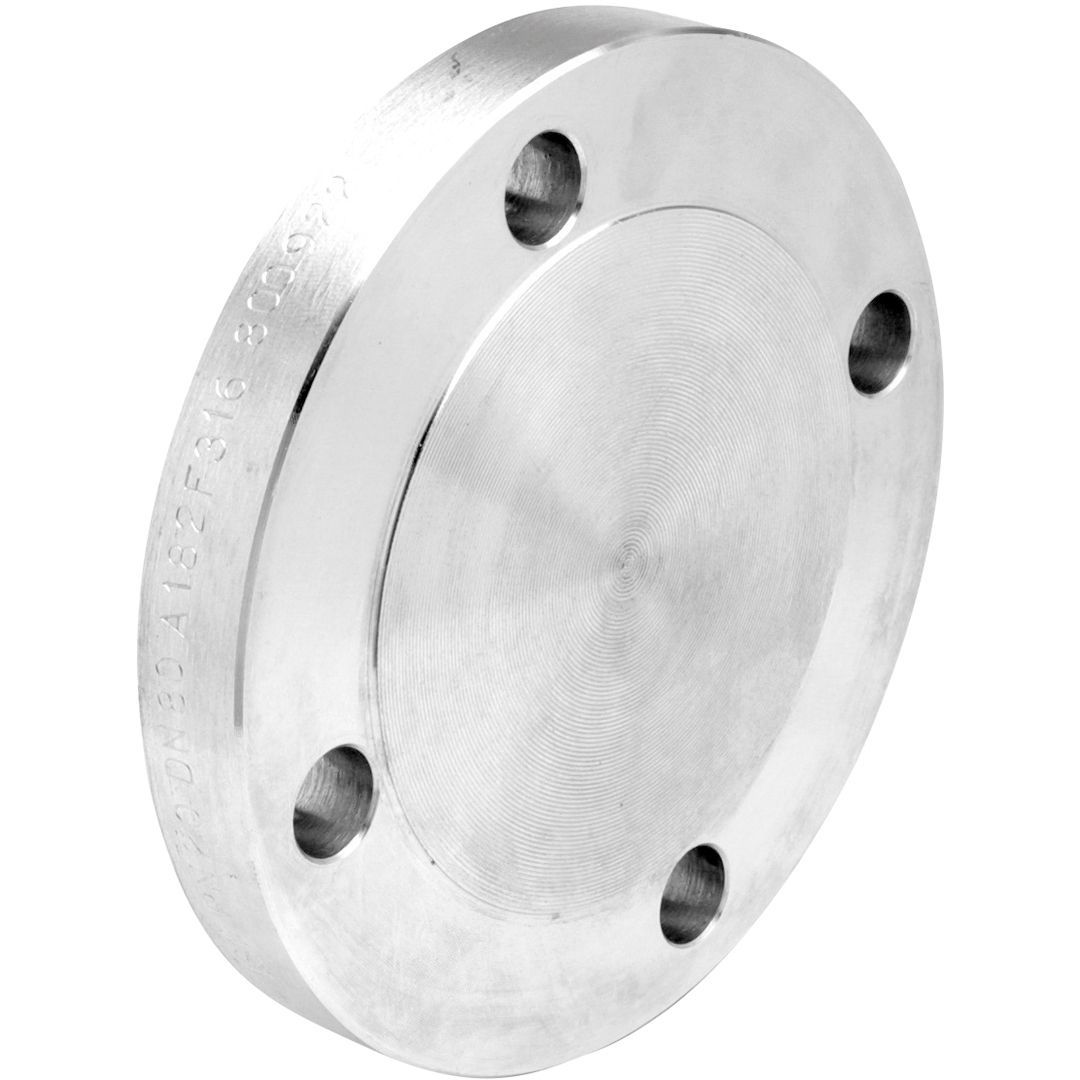

Bride pleine Inox série 2TPB100 — obturation d’extrémité de tuyauterie DN 100 PN 10/16

Condamner une extrémité de tuyauterie DN 100 sous pression sans risque de fuite est une opération courante en maintenance industrielle. Une bride pleine inadaptée — matériau insuffisant, géométrie de face incorrecte ou certificat matière absent — peut provoquer une fuite catastrophique sur une ligne sous pression ou une contamination croisée dans un circuit alimentaire. La bride pleine Inox série 2TPB100 de Sferaco répond à ce besoin précis : face surélevée type 05B selon EN 1092-1, acier inoxydable 304L/316, pression de service jusqu’à 16 bar, plage thermique de -29°C à +450°C.

La bride pleine (dite tampon) ne comporte pas d’alésage central. Elle obture hermétiquement toute extrémité de bride sans nécessiter d’autre organe d’arrêt. Montée entre la dernière bride de ligne et un joint plat, elle maintient l’étanchéité sous pression statique ou cyclique. La face surélevée RF (Raised Face) crée une surface de contact concentrée qui améliore l’écrasement du joint et réduit la charge de serrage nécessaire pour atteindre l’étanchéité.

Caractéristiques techniques détaillées

Géométrie et normes de raccordement

La face surélevée de type 05B selon EN 1092-1 est le profil de face le plus répandu en Europe pour les tuyauteries industrielles PN 10 et PN 16. Le diamètre extérieur de la face surélevée DN 100 est défini précisément par la norme, ce qui garantit la compatibilité avec tous les joints spiralés, PTFE ou graphite plats au standard EN 1514-1. Le cercle de perçage et le diamètre extérieur de la bride respectent les cotes normalisées EN 1092-1, permettant l’assemblage avec toute bride de même DN et PN sans vérification préalable des cotes.

Pour le serrage, la résistance mécanique de l’acier inoxydable 304L (limite d’élasticité Re0,2 minimum 170 MPa à température ambiante) permet d’appliquer les couples de serrage standard sans déformation des surfaces d’étanchéité. À haute température (+400°C), la limite d’élasticité du 304L descend autour de 95 MPa — il convient dans ce cas de vérifier le couple de re-serrage à froid après montée en température.

Choix du matériau : 304L ou 316

La série 2TPB100 est disponible en 304L (nuance 1.4307 selon EN 10088) ou en 316 (nuance 1.4401). Le 304L convient pour les fluides non chlorurés : eau déminéralisée, vapeur, acides organiques dilués, produits agroalimentaires secs. Le 316 ajoute 2 à 3 % de molybdène au 304L, ce qui lui confère une résistance aux chlorures et à la corrosion par piqûres — indispensable pour les eaux salines, les environnements marins ou les circuits de refroidissement traités chimiquement. Pour les applications pharmaceutiques et agroalimentaires avec nettoyage acide-base, le 316 est préférable. Le certificat matière 3.1 (EN 10204) fournit la composition chimique et les caractéristiques mécaniques du lot de fabrication.

Applications typiques en industrie

En pétrochimie, cette bride condamne les piquages et sortances inutilisées sur les collecteurs vapeur et process. En pharmacie et agroalimentaire, elle isole les sections de circuit hors service lors des changements de production, tout en restant nettoyable en place (les surfaces lisses Inox ne retiennent pas les dépôts). En traitement des eaux, elle ferme les extrémités de collecteurs de filtration ou de déminéralisation en attente de raccordement. La plage -29°C à +450°C couvre également les applications cryogéniques modérées (azote liquide exclu) et les fours de séchage.

La maintenance est simple : la bride pleine se retire à tout moment en dépressurisant la ligne, en retirant les boulons de la bride opposée et en la remplaçant par un équipement actif. Aucun outil spécial n’est requis. Les surfaces inox ne se grippent pas sous l’effet de la chaleur comme les brides en acier carbone non revêtues, ce qui facilite le démontage après plusieurs années de service.
