Bride plate à souder RF inox 316L – Étanchéité applications critiques

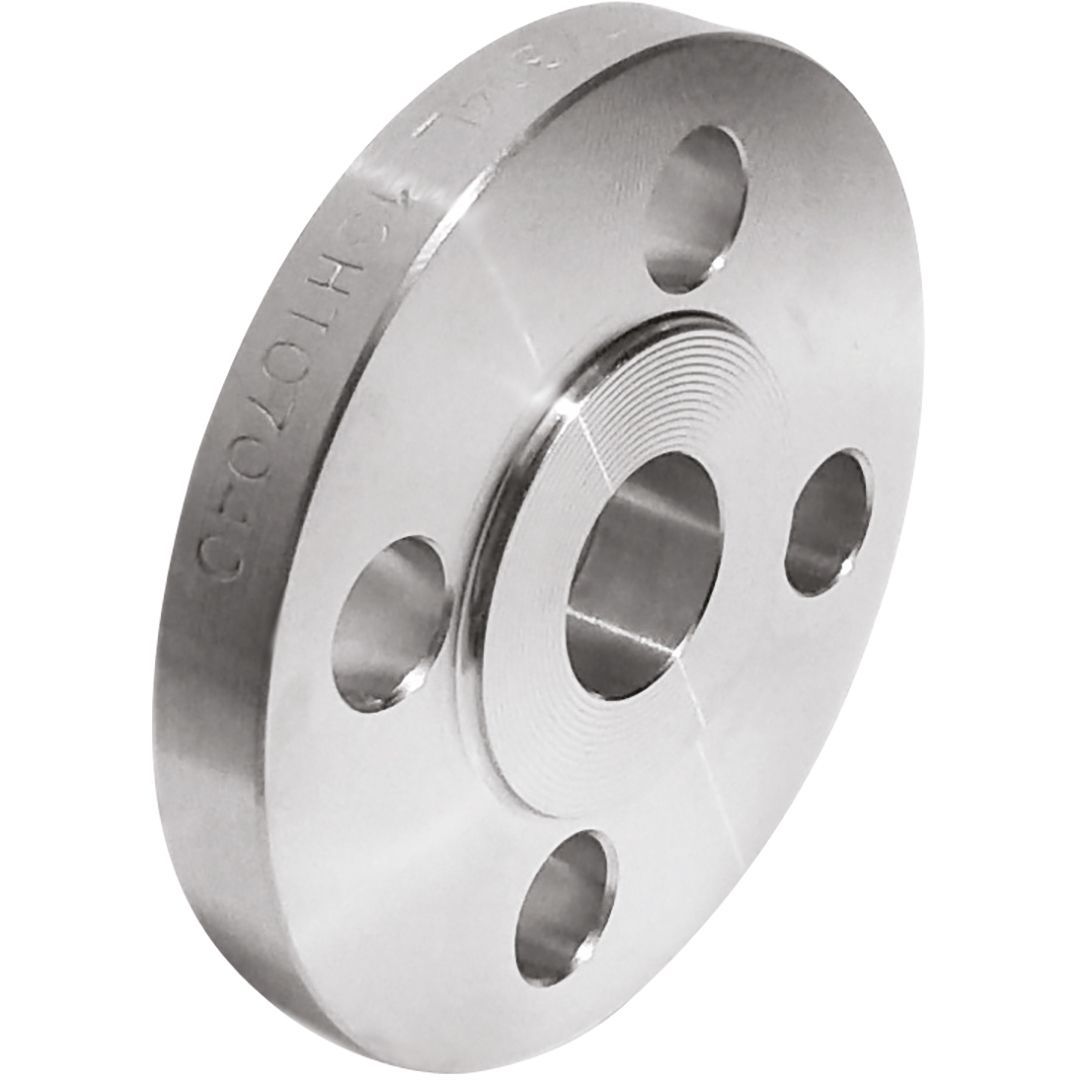

Bride plate à souder inox 316L face RF — raccordement sur tuyauterie process conforme ASME B16.5

Raccorder une tuyauterie inox à un équipement bridé dans une installation pharmaceutique ou chimique impose une bride dont la traçabilité matière est documentée et dont la face d’étanchéité est conforme aux normes d’assemblage. Une bride approvisionnée sans certificat matière, ou avec une face usinée hors tolérance, génère une fuite dès le premier serrage ou passe l’inspection mais lâche après quelques cycles thermiques. Cette bride plate à souder inox F304L forgé, face surélevée RF, conforme ASME B16.5 Class 150 PN 20, répond à cette exigence avec une certification ISO 9001:2015 du fabricant et un certificat EN 10204 3.1 disponible à la demande.

La face surélevée RF (Raised Face) crée une surface de contact concentrée entre deux brides en face-à-face, ce qui améliore l’écrasement du joint et réduit la charge de serrage nécessaire pour atteindre l’étanchéité. Sur les assemblages flangés hautes pressions ou haute température, cette géométrie est préférable à la face plate FF qui répartit la pression de contact sur toute la face de bride.

Caractéristiques techniques

F304L vs 316L : quel inox pour quelle application ?

Le F304L (EN 1.4307 forgé) couvre les applications eau potable, vapeur, gaz neutre et chimie non chlorée jusqu’à +450°C. La teneur en carbone ≤ 0,03% (L = Low carbon) évite la sensibilisation à la corrosion intergranulaire lors du soudage — point critique sur les tuyauteries soudées en inox. Le 316L (EN 1.4404) ajoute le molybdène pour la résistance aux chlorures : obligatoire en milieu marin, industrie alimentaire avec sel, acide chlorhydrique dilué ou produits de nettoyage chlorés.

Soudage sur tuyauterie inox

La bride plate à souder s’assemble par soudage orbital ou manuel TIG sur la tuyauterie. Points de vigilance : décarboxylation à l’argon de protection (purge intérieure tube + protection extérieure zone de soudure), pour éviter la coloration et la perte de résistance à la corrosion ; meulage et finition de la face RF après soudage si nécessaire pour garantir la planéité ; contrôle du retrait de soudure sur les brides en L304L qui peuvent légèrement se déformer à chaud.

Compatibilité eau potable

La certification de compatibilité eau potable (arrêté du 29 mai 1997) est applicable aux brides en inox 304L/316L sans revêtement ni traitement de surface. Pour les installations distribuant de l’eau destinée à la consommation humaine, vérifier que toutes les pièces assemblées (joint inclus) sont également certifiées pour ce contact alimentaire.
