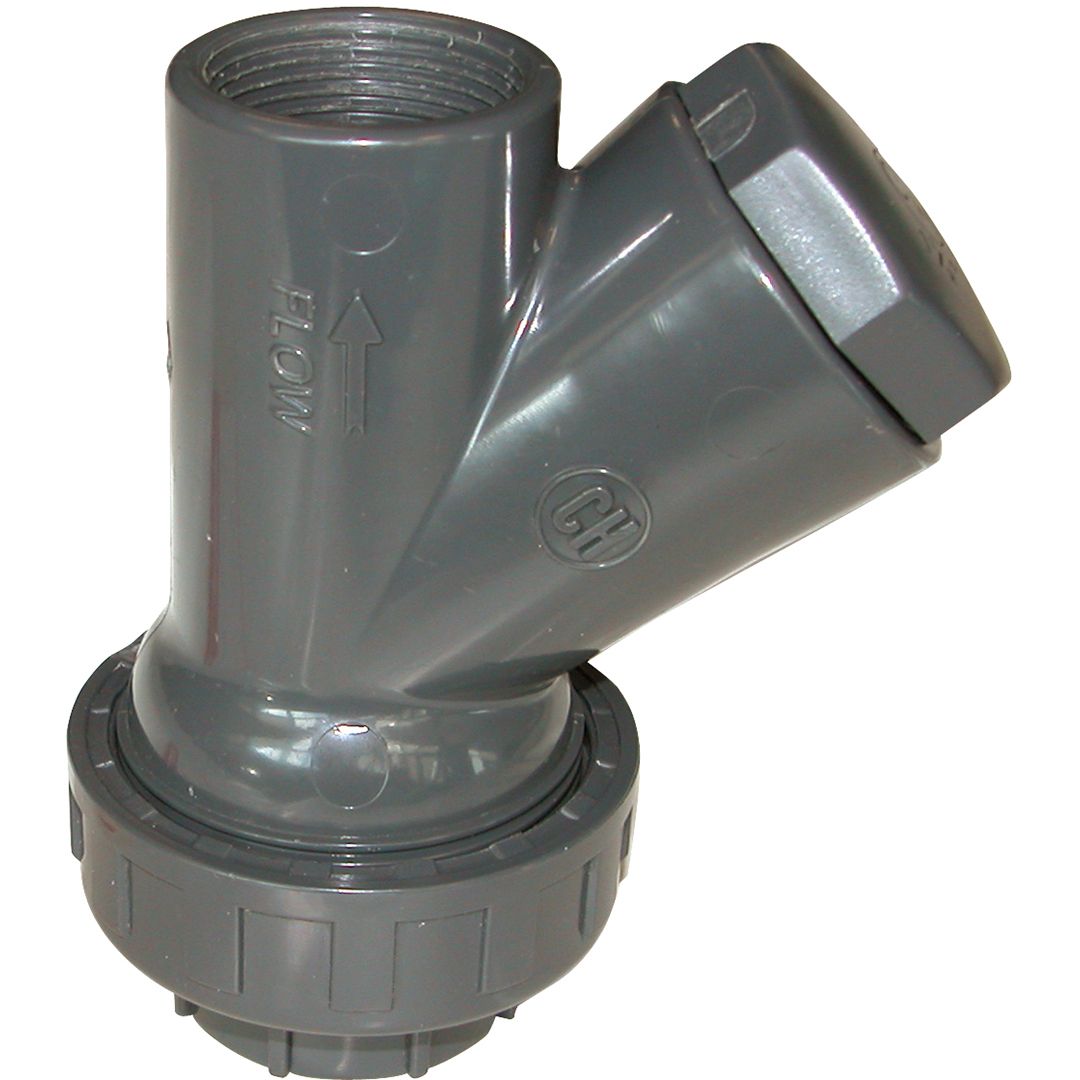

Clapet boule PVC-U BSP NF – Légèreté chimique
À partir de 75,02 € HT
Sélectionner votre référence
| DN | Matière | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|
| DN: 1"1/4 | Matière: PVC | Référence: 334007 | Prix: 75,02 € | Disponibilité: En stock | ||
| DN: 1"1/2 | Matière: PVC | Référence: 334008 | Prix: 100,67 € | _delai_expedition: En stock | ||
| DN: 2" | Matière: PVC | Référence: 334009 | Prix: 137,01 € | _delai_expedition: En stock | ||
| DN: 2"1/2 | Matière: PVC | Référence: 334010 | Prix: 199,68 € | _delai_expedition: En stock | ||
| DN: 3" | Matière: PVC | Référence: 334011 | Prix: 309,00 € | _delai_expedition: En stock |
Clapet anti-retour à boule PVC-U BSP NF — série 334 Sferaco, stations de relevage et réseaux d’évacuation d’eau
Dans les stations de relevage d’eaux usées et les réseaux d’évacuation basse pression, la corrosion chimique est la première cause de défaillance des clapets métalliques. Les eaux usées domestiques contiennent des H₂S dissous, des acides organiques (acide acétique, lactique) et des agents de nettoyage chlorés qui attaquent rapidement le laiton et la fonte non protégés. Le clapet à boule série 334 en PVC-U (polychlorure de vinyle non plastifié) élimine ce problème à la source : le PVC-U est intrinsèquement inerte face à ces agents chimiques, sans revêtement susceptible de s’écailler.
La boule en aluminium revêtue EPDM joue un double rôle : l’aluminium apporte la masse nécessaire à la fermeture par gravité en position verticale, et le revêtement EPDM assure l’étanchéité élastique sur le siège PVC sans déformation plastique. La conformité NF EN 12050-4 (normes européennes pour les stations de relevage d’eaux ménagères) garantit que l’appareil répond aux exigences fonctionnelles des installations de relevage résidentiel et collectif.
| Paramètre | Valeur |
|---|---|
| Série | 334 — Sferaco |
| Type | Clapet anti-retour à boule |
| Corps | PVC-U |
| Boule | Aluminium revêtu EPDM |
| Joints | EPDM |
| Raccordement | Femelle/Femelle BSP cylindrique |
| Conformité | NF EN 12050-4 — stations de relevage |
| Pression de service (PS) | PN10 |
| Température de service | 0°C à +60°C |
| Montage | Vertical ou horizontal |
| Bouchon de visite | Oui — maintenance facilitée |
Installation en station de relevage
En station de relevage, le clapet anti-retour est positionné en sortie de pompe submersible pour empêcher le retour des eaux usées vers la pompe à l’arrêt — retour qui provoquerait une rotation inverse destructrice de la pompe et un remplissage du bac d’aspiration par les eaux refoulées. Le clapet à boule Série 334 ouvre à très basse pression (dès que la pompe démarre), se ferme par gravité dès l’arrêt de la pompe, et son bouchon de visite permet d’inspecter la boule et le joint sans déposer le corps.
La légèreté du PVC-U (masse volumique 1,4 kg/dm³ vs 8,5 pour le laiton) facilite l’installation sur les lignes de refoulement montantes où le poids des équipements doit être minimisé. La résistance chimique du PVC-U aux eaux chlorées permet également l’usage sur les réseaux de traitement de l’eau en piscine et en station d’épuration.
Questions fréquentes
Ce clapet peut-il être utilisé sur les eaux usées industrielles ?
Oui, dans les limites de compatibilité chimique du PVC-U et de l’EPDM. Le PVC-U résiste aux acides dilués (HCl jusqu’à 36%, H₂SO4 dilué), aux bases jusqu’à pH 13 et aux solvants polaires à faible concentration. Il est incompatible avec les solvants chlorés (DCM, TCE), les cétones concentrées et les hydrocarbures aromatiques. Vérifier la compatibilité chimique avant installation sur des effluents industriels spécifiques.
La boule en aluminium revêtu peut-elle se dégrader en présence de H₂S ?
Le revêtement EPDM de la boule protège l’aluminium sous-jacent du contact direct avec le fluide corrosif. L’aluminium n’est pas en contact avec les H₂S dissous. En cas de dégradation du revêtement EPDM (choc mécanique, vieillissement), la boule est remplaçable sans déposer le corps grâce au bouchon de visite.
Quelle pression d’ouverture minimale pour ce clapet à boule ?
La pression d’ouverture est très faible — inférieure à 50 mbar pour les DN courants en position horizontale, légèrement supérieure en position verticale (masse de la boule). Cette valeur faible est adaptée aux pompes de relevage à faible pression de refoulement (0,3 à 1 bar courants dans les stations de relevage résidentielles et collectives).
Produits associés
| DN | 1″1 / 2, 1″1 / 4, 1″1/2, 1″1/4, 2″, 2″1 / 2, 2″1/2, 3″ |
|---|---|
| Matière | PVC |
| Raccordement | BSP, Femelle BSP |
| Pression Nominale (bar) | 10 |
| Température Mini (°C) | – |
| Température Maxi (°C) | 60 |
| Référence | 3268001, 3268002, 3268003, 3268005, 334007, 334008, 334009, 334010, 334011 |
