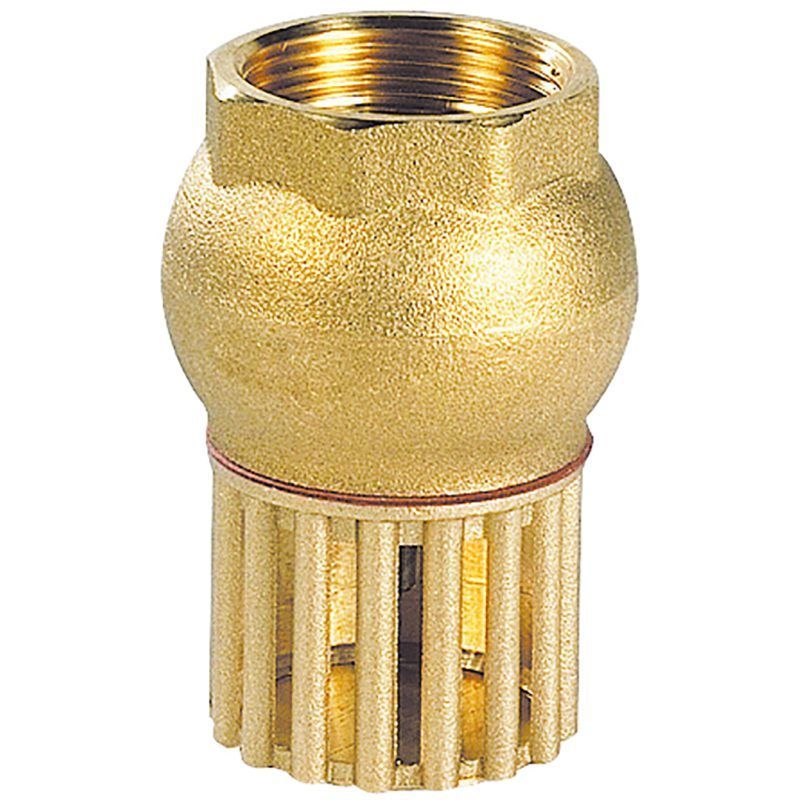

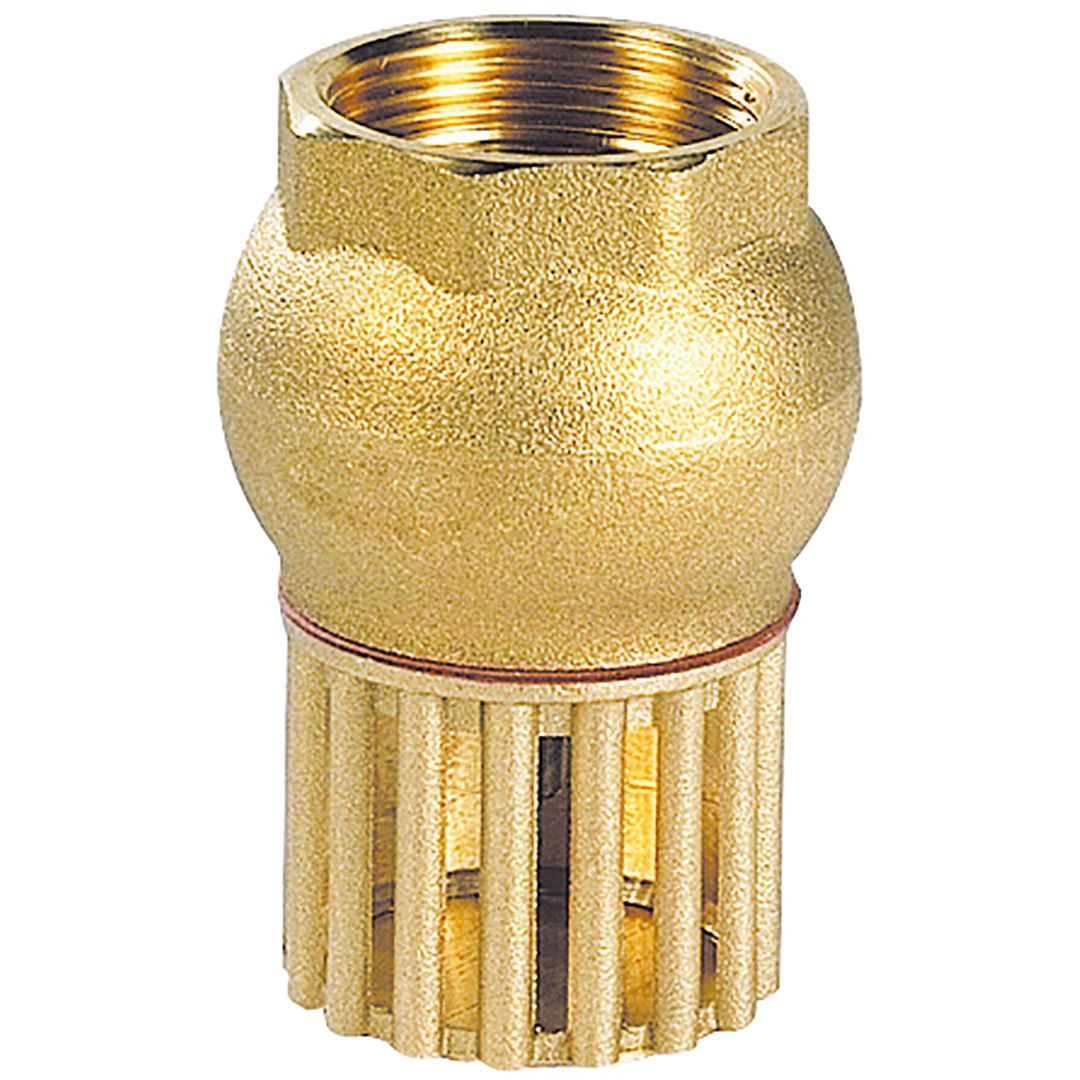

Clapet Crépine Anti-Retour Vertical en Laiton – REF.304
À partir de 8,15 € HT
Sélectionner votre référence
| DN | Matière | Pression Nominale (bar) | Ecartement (mm) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|
| DN: 1/2" | Matière: Laiton | Pression Nominale (bar): 10 | Ecartement (mm): 60 | Référence: 304004 | Prix: 8,15 € | Disponibilité: En stock | ||
| DN: 3/4" | Matière: Laiton | Pression Nominale (bar): 10 | Ecartement (mm): 73 | Référence: 304005 | Prix: 9,83 € | _delai_expedition: En stock | ||
| DN: 1" | Matière: Laiton | Pression Nominale (bar): 10 | Ecartement (mm): 81 | Référence: 304006 | Prix: 12,31 € | _delai_expedition: En stock | ||
| DN: 1"1/4 | Matière: Laiton | Pression Nominale (bar): 8 | Ecartement (mm): 95 | Référence: 304007 | Prix: 19,13 € | _delai_expedition: En stock | ||
| DN: 1"1/2 | Matière: Laiton | Pression Nominale (bar): 8 | Ecartement (mm): 103 | Référence: 304008 | Prix: 24,06 € | _delai_expedition: En stock | ||
| DN: 2" | Matière: Laiton | Pression Nominale (bar): 8 | Ecartement (mm): 121 | Référence: 304009 | Prix: 38,00 € | _delai_expedition: En stock | ||
| DN: 2"1/2 | Matière: Laiton | Pression Nominale (bar): 6 | Ecartement (mm): 136 | Référence: 304010 | Prix: 56,88 € | _delai_expedition: En stock | ||
| DN: 3" | Matière: Laiton | Pression Nominale (bar): 6 | Ecartement (mm): 151 | Référence: 304011 | Prix: 71,20 € | _delai_expedition: En stock | ||
| DN: 4" | Matière: Laiton | Pression Nominale (bar): 6 | Ecartement (mm): 187 | Référence: 304012 | Prix: 139,35 € | _delai_expedition: En stock |
Clapet crépine anti-retour vertical laiton REF.304 — protection d’aspiration sur réseaux d’eau
En fond de puits ou en aspiration de pompe verticale, un clapet sans guidage fiable génère deux problèmes récurrents : l’usure asymétrique du disque par oscillation latérale, et le non-claquage complet à faible différentiel de pression. Le clapet crépine REF.304 en laiton CW617N résout ces deux points avec un double joint d’étanchéité (NBR + fibre) et un corps haute et basse pression — du 1/2″ au 4″ BSP.
La crépine intégrée est dimensionnée pour filtrer les particules qui endommagent les garnitures de pompe. Elle s’extrait par le bas du corps pour nettoyage, sans nécessiter de déposer le clapet de la tuyauterie. Ce point est critique sur les installations enterrées ou difficiles d’accès.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Corps et crépine | Laiton CW617N |
| Joints | NBR + fibre (remplaçables) |
| Étanchéité | Haute et basse pression |
| Raccordement | BSP femelle ISO 228-1 |
| Gamme | 1/2″ à 4″ |
| Pression de service | 10 bar (≤ 1″) / 8 bar (1″1/4 à 2″) / 6 bar (> 2″) |
| Température | 0°C à +90°C |
| Montage | Vertical uniquement (flux de bas en haut) |
| Débit | Kvs optimisé selon DN (documentation fabricant) |
Double étanchéité NBR + fibre : pourquoi deux matériaux ?
Le joint NBR assure l’étanchéité dynamique lors de l’ouverture et la fermeture du clapet. La rondelle fibre assure l’étanchéité statique du bouchon de fond — elle compense les défauts de planéité et résiste aux serrages répétés sans se tasser. En maintenance, les deux joints se remplacent séparément, sans changer tout le clapet. Coût de maintenance réduit.
Montage vertical obligatoire
Le REF.304 est conçu pour un montage vertical avec flux de bas en haut. En position horizontale, la gravité n’aide pas la fermeture — le disque reste ouvert par le poids du fluide en colonne. Le ressort de rappel éventuel n’est pas toujours suffisant en horizontal sur les grands DN. Respecter le marquage de sens de montage gravé sur le corps.
Entretien et remplacement des joints
Le nettoyage de la crépine se fait par démontage du bouchon de fond (clé plate ou polygonale selon DN). Remplacer systématiquement le joint fibre de bouchon à chaque démontage. Les joints NBR se remplacent si fuite constatée au débit ou si le clapet ne ferme plus correctement. Sur eau calcaire, inspecter annuellement : le calcaire peut bloquer le disque en position ouverte.
Questions fréquentes
Ce clapet peut-il être monté horizontalement si l’installation ne permet pas le vertical ?
Non recommandé pour ce modèle REF.304 — il est conçu pour montage vertical flux de bas en haut. En horizontal, la fermeture n’est pas garantie sans ressort de rappel dimensionné pour cette position. Si le montage horizontal est inévitable, choisir un clapet anti-retour à ressort spécifié pour toutes positions (modèle 4MS ou équivalent avec ressort renforcé).
Quelle est la durée de vie typique des joints NBR sur eau froide à 15°C ?
Sur eau froide (0-25°C) non chlorée, les joints NBR tiennent typiquement 5 à 10 ans sans remplacement. L’eau chlorée (> 2 mg/L libre) accélère le vieillissement — inspecter tous les 3-5 ans. L’eau chaude (> 60°C) dégrade le NBR plus rapidement — inspection annuelle recommandée. Le joint fibre de bouchon doit être remplacé à chaque démontage, quelle que soit son apparence.
Ce clapet est-il compatible avec l’eau potable ?
Le laiton CW617N (désignation 4MS) est le laiton conforme aux réglementations eau potable françaises et européennes, avec une teneur en plomb ≤ 0,25%. Vérifier la présence de l’attestation de conformité sanitaire (ACS) ou de la certification KTW/DVGW selon la réglementation du pays d’installation. Pour les applications eau potable, exiger le certificat ACS à la commande.
Produits associés
| DN | 1 / 2″, 1″, 1″1 / 2, 1″1 / 4, 1″1/2, 1″1/4, 1/2″, 2″, 2″1 / 2, 2″1/2, 3 / 4″, 3″, 3/4″, 4″ |
|---|---|
| Matière | Laiton |
| Raccordement | BSP, Femelle BSP |
| Pression Nominale (bar) | 10, 6, 8 |
| Température Mini (°C) | – |
| Température Maxi (°C) | 90 |
| Ecartement (mm) | 103, 121, 136, 151, 187, 60, 73, 81, 95 |
| Référence | 304004, 304005, 304006, 304007, 304008, 304009, 304010, 304011, 304012, A1303002, A1303004, A1304002, A1304004 |
