Clapet Fonte Double Battant Fonte/Inox EPDM – Série 371

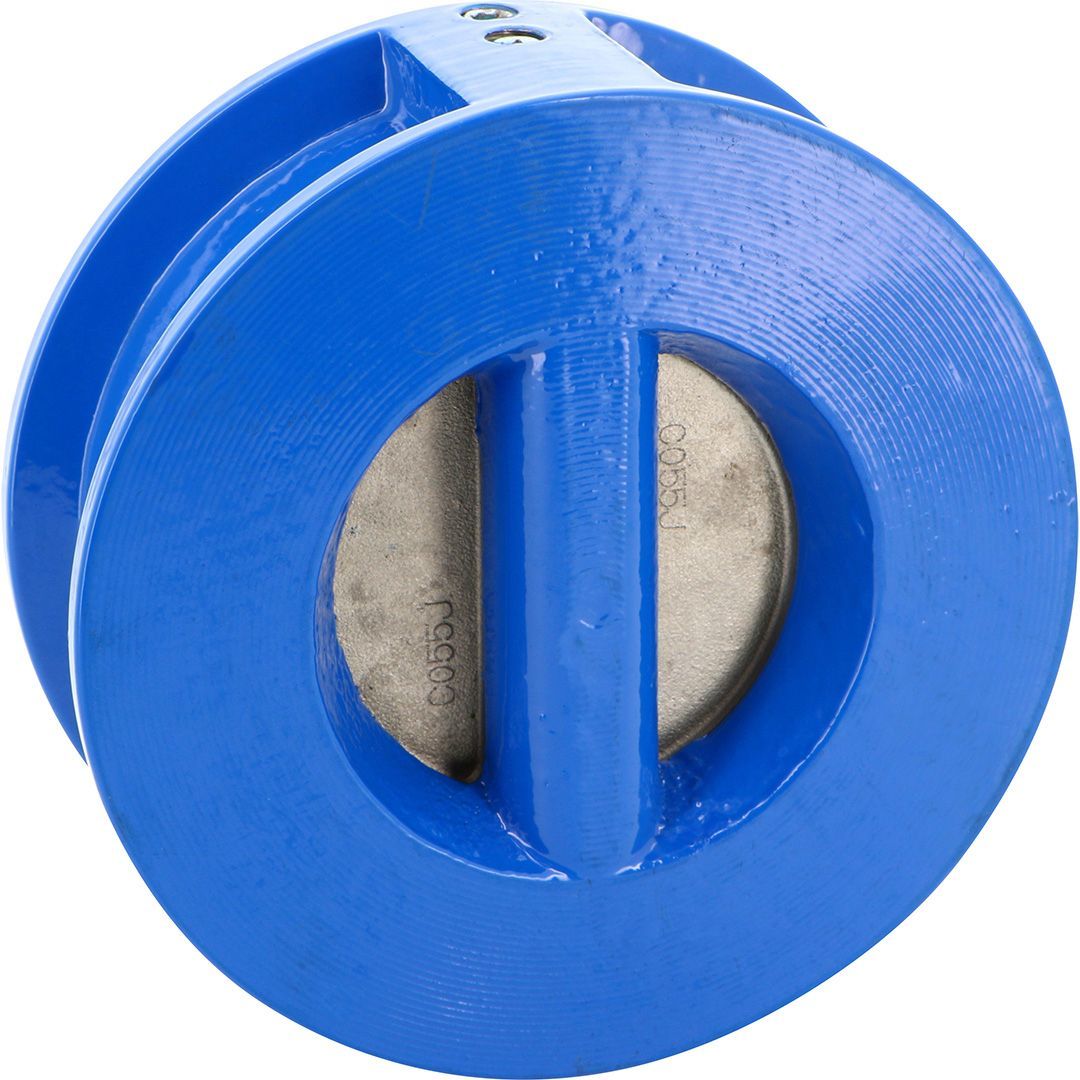

Clapet anti-retour double battant Série 371 : stopper le retour d’eau sans encombrer la tuyauterie

Un clapet simple battant en DN 200 mesure 200 à 300 mm de long et pèse facilement 25 kg. Sur une colonne montante de chaufferie ou un piquage de pompe, c’est ingérable. Le Série 371 résout ce problème de manière directe : 54 mm d’écartement face à face en DN 200, montage entre brides PN10/PN16, deux battants semi-circulaires qui se referment sous l’action d’un ressort dès que le débit s’inverse. Vous gagnez 80 % de longueur installée par rapport à un clapet à battant classique.

Le corps est en fonte GS avec revêtement époxy anticorrosion appliqué par cataphorèse. Les deux battants sont en inox, l’axe central traverse le corps et reçoit le ressort de rappel. Le siège est garni d’un joint EPDM vulcanisé sur la fonte – pas un joint torique rapporté qui finit par migrer, mais une étanchéité moulée qui encaisse les coups de bélier modérés sans déchirement. Pression de service 16 bar, température -10 °C à +110 °C. Eau chaude sanitaire, eau glacée, eau de réseau, retour de boucle de chauffage : le domaine fluide est large tant qu’on reste sur des eaux compatibles EPDM (pas d’hydrocarbures, pas d’huiles minérales).

Pourquoi le double battant change la donne hydraulique

Sur un clapet à battant unique, le disque pivote autour d’un axe haut et balaye toute la section. Il faut de la place en aval, et la perte de charge grimpe vite. Sur le 371, chaque demi-disque ne pivote que sur 90° autour de l’axe diamétral. Les battants s’effacent contre la paroi, le passage utile reste proche du DN nominal. Résultat : un Kv supérieur de 30 à 40 % à diamètre équivalent, et une fermeture nette grâce au ressort de torsion.

Le ressort apporte un deuxième avantage : la fermeture n’attend pas que la gravité agisse. Le clapet se referme avant l’inversion complète du débit, ce qui réduit drastiquement le coup de bélier de retour. Sur une installation avec pompes en parallèle ou démarrage/arrêt fréquents, c’est ce qui protège la pompe en aval et les soudures du collecteur.

Spécifications techniques détaillées

Domaines d’application réels

En chaufferie collective, le 371 se monte en sortie de chaque pompe primaire pour interdire le retour quand la pompe est à l’arrêt et que la pompe voisine fonctionne. Sa compacité permet de l’intercaler dans des piquages déjà préfabriqués sans refaire la tuyauterie. En distribution d’eau potable, il bloque les retours vers les réservoirs et les surpresseurs – vérifiez la compatibilité ACS de votre lot avant commande pour les usages eau potable.

En évacuation et eaux usées chargées, le clapet supporte le passage de fluides légèrement chargés mais reste limité par la présence des battants : pas de matières fibreuses longues. Pour les eaux pluviales et les exhaures, c’est parfaitement adapté. En climatisation, le 371 équipe les boucles d’eau glacée à 6/12 °C sans condensation problématique grâce au revêtement époxy qui isole la fonte.

Installation : ce qu’il faut vérifier

Le clapet wafer se centre entre les deux brides via les tiges filetées de bridage. Utilisez des joints plats EPDM ou NBR épaisseur 2 mm minimum, et serrez les boulons en croix au couple recommandé pour la classe de brides. La flèche gravée sur le corps doit pointer dans le sens du débit normal. En montage vertical, le flux doit être ascendant – sinon les battants ne se referment pas correctement par gravité résiduelle.

Prévoyez une longueur droite de 5 x DN en amont et 3 x DN en aval pour stabiliser l’écoulement. Coude direct juste avant le clapet = battement parasite des disques et usure prématurée du joint EPDM. Aucune maintenance n’est requise en service normal : pas de presse-étoupe, pas de graissage. En cas de fuite après plusieurs années, le clapet se dépose en moins de 5 minutes en desserrant les brides.
