Clapet Non-Retour Simple Battant Acier Inox - Compact performant

dès 50,07 € HT
8 références sur 8 en stock

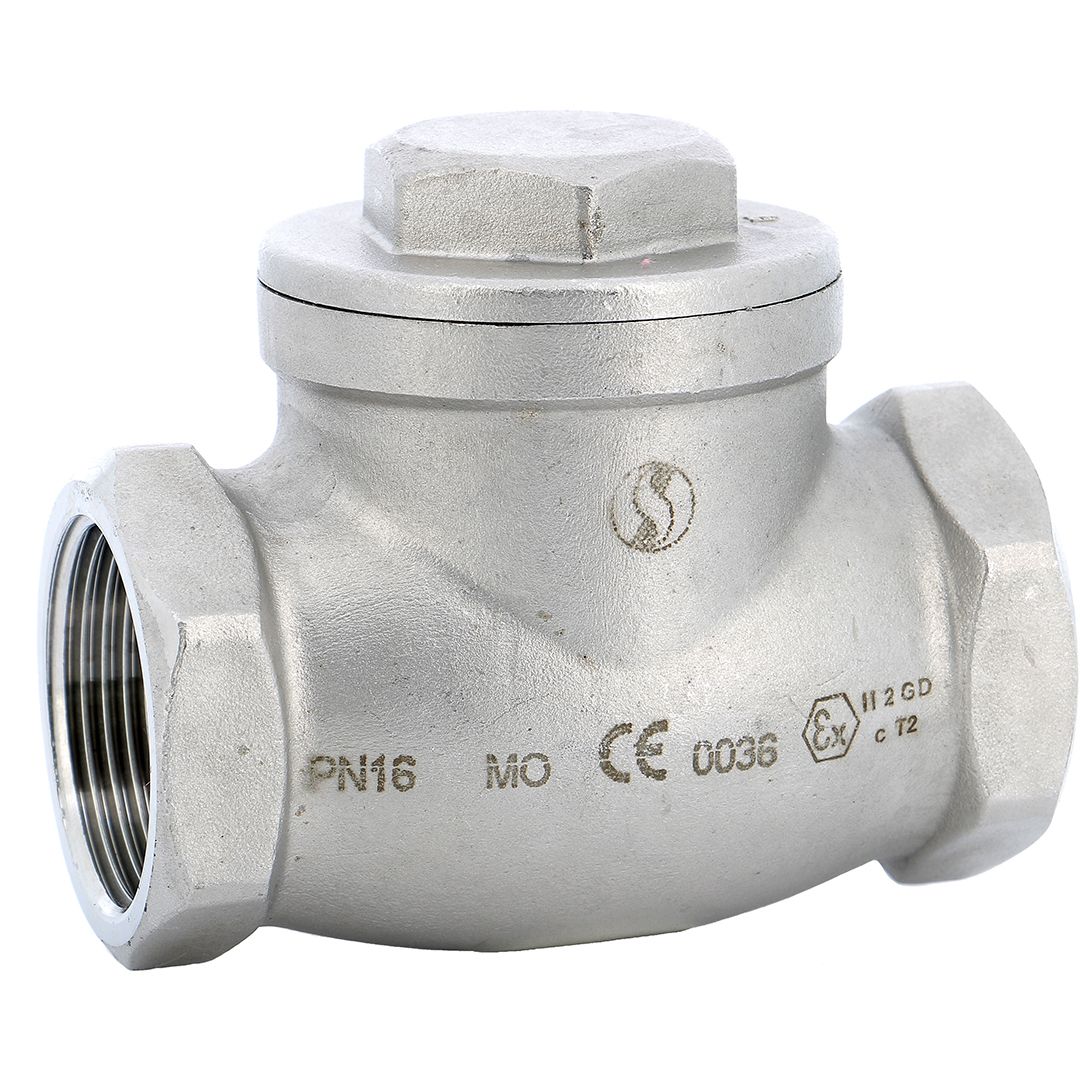

Clapet Non-Retour Simple Battant Inox DN8 Série 320. Corps inox CF8M (1.4408), raccordement BSP femelle/femelle. PS 16 bar, TS -25°C à +180°C. Étanchéité métal/métal, montage horizontal/vertical. Certifié CE et ATEX. Idéal pour industries chimiques, pharmaceutiques et installations explosives. Références 320002 à 320005.
Voir les détails →
ATEXMarquage CE
DNDN8 → DN50
Références8

Choisissez votre référence

Choisissez DN : la référence, son prix et sa disponibilité s'affichent ici.
Livraison France 25,00 € HT, offerte dès 350,00 € TTC Prix HT, TVA ajoutée au panier Voir les 8 références ↓

Les 8 références

Plusieurs tailles au panier en une fois · le choix ci-dessus filtre le tableau

Achat
3200028InoxEn stock50,07 €
32000310InoxEn stock50,81 €
32000415InoxEn stock51,41 €
32000520InoxEn stock54,36 €
32000625InoxEn stock68,22 €
32000732InoxEn stock97,39 €
32000840InoxEn stock132,22 €
32000950InoxEn stock191,96 €

Coller une liste de références Devis PDF depuis le panier

Description

Clapet anti-retour simple battant inox CF8M, série 320 Sferaco, PN16, chimie et pétrochimie

Dans les installations chimiques, pharmaceutiques et pétrochimiques, un clapet anti-retour en laiton ou en fonte n’est pas une option : les fluides agressifs, acides dilués, bases, hydrocarbures, corrodent rapidement ces matériaux et compromettent l’étanchéité. Le clapet simple battant série 320 en inox moulé CF8M (EN 1.4408) résout ce problème avec une construction monomatière qui élimine les interfaces bimétalliques susceptibles de corrosion galvanique.

L’étanchéité métal/métal sans joint élastomère est le choix délibéré de cette série pour les applications à haute température (jusqu’à +180°C) ou chimiquement agressives où un joint EPDM ou NBR se dégraderait. Cette conception accepte aussi la vapeur jusqu’à 180°C et les fluides à changement de phase, ce qu’un joint caoutchouc ne supporterait pas. La certification ATEX Groupe II Catégorie 2G/2D valide l’usage en atmosphère explosive.

ParamètreValeur
Série320, Sferaco
TypeClapet anti-retour à simple battant
CorpsInox moulé CF8M (EN 1.4408)
RaccordementTaraudé femelle/femelle BSP
ÉtanchéitéMétal/métal, sans joint élastomère
Pression de service (PS)16 bar
Température de service-25°C à +180°C
Diamètre de passage10 mm
Écartement face à face63 mm
MontageHorizontal ou vertical (fluide ascendant)
CertificationsCE, ATEX Groupe II Cat. 2G/2D
Garantie2 ans

Applications et environnements ATEX

La certification ATEX Groupe II Catégorie 2G/2D qualifie la série 320 pour les zones à risque d’explosion de catégorie 1 et 21 (présence permanente ou fréquente de gaz ou de poussières inflammables). C’est une exigence courante dans les installations pétrochimiques, les dépôts de solvants, les silos de poudres combustibles et les unités de traitement de biogaz. L’inox CF8M ne génère pas d’étincelles mécaniques lors de chocs, avantage intrinsèque pour les zones ATEX.

L’encombrement réduit de 63 mm face à face et le raccordement BSP femelle/femelle permettent une intégration directe sur les lignes de tuyauterie filetée sans bride ni adaptation. Sur les circuits de dosage haute précision où l’espace est compté, ce format compact est déterminant dans le choix d’équipement.

Questions fréquentes

L’étanchéité métal/métal est-elle aussi fiable qu’un joint élastomère ?

L’étanchéité métal/métal offre une classe d’étanchéité légèrement inférieure à un joint élastomère neuf, mais elle est stable dans le temps et insensible au vieillissement thermique et chimique. Elle convient parfaitement aux clapets anti-retour où l’étanchéité parfaite en position fermée n’est pas critique, l’important est la fermeture rapide pour prévenir le coup de bélier et la contamination amont.

Peut-on monter ce clapet en position verticale avec fluide descendant ?

Non. Ce clapet doit être monté en horizontal ou vertical avec fluide ascendant uniquement. En fluide descendant, la gravité agit dans le sens d’ouverture du battant et empêche la fermeture gravitationnelle, le clapet ne remplirait plus sa fonction anti-retour. Un clapet à ressort de rappel est nécessaire pour les montages verticaux avec fluide descendant.

Ce clapet est-il compatible avec la vapeur saturée ?

Oui, jusqu’à +180°C en service continu. L’inox CF8M et l’étanchéité métal/métal sont compatibles avec la vapeur saturée. Pour la vapeur surchauffée à haute pression, vérifier la courbe pression/température de la série 320 et prévoir un modèle à brides PN40 si nécessaire.

Produits associés

Télécharger la fiche technique (PDF)

Informations complémentaires

DN

1", 1"1/2, 1"1/4, 1/2", 1/4", 2", 3/4", 3/8"

Matière

Inox

Raccordement

Femelle BSP, BSP

Pression Nominale (bar)

16

Température Mini (°C)

-20

Température Maxi (°C)

200

Référence

320002, 320003, 320004, 320005, 320006, 320007, 320008, 320009
