Description

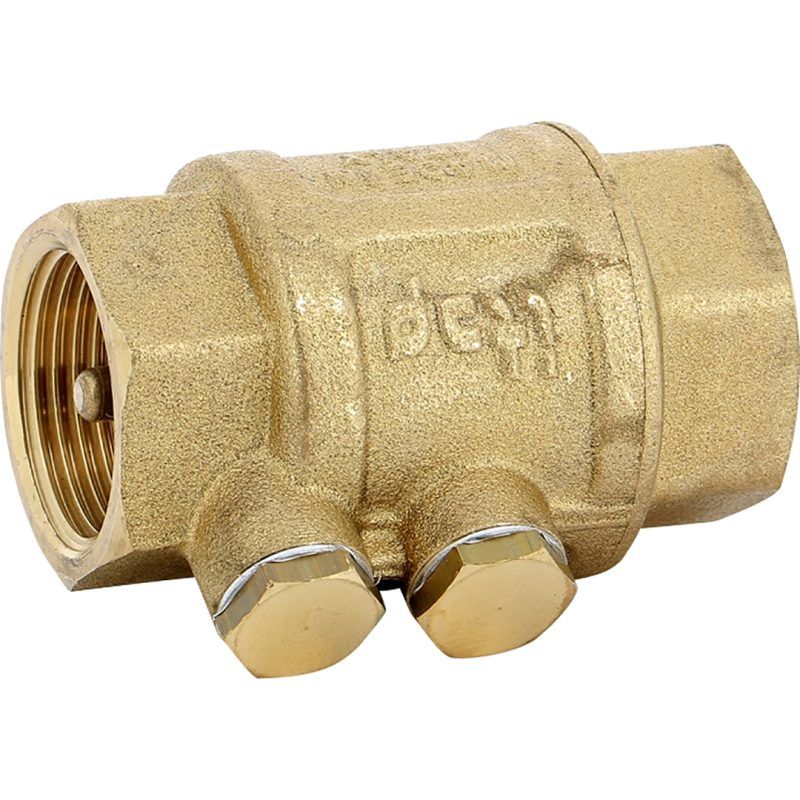

Clapet Non Retour Double Guidage Laiton à Purges ACS 4MS, Série 315 Sferaco
Le clapet de non-retour série 315 Sferaco répond aux exigences les plus strictes pour la protection et la sécurité des réseaux d’eau potable, de chauffage, de climatisation et d’irrigation. Sa conception en laiton CW617N-4MS combinée à un obturateur inox ASTM A182 F304, un double système de guidage et des purges intégrées garantit une robustesse, une étanchéité et une fiabilité durables, que ce soit sur des installations résidentielles ou collectives.
Technologie double guidage et sécurité sanitaire
Le principe du double guidage axial et latéral assure un centrage parfait de l’obturateur sur le siège pour une fermeture optimale, même lors de variations de pression ou de débit. Les purges amont et aval (1/4″ BSP) permettent tant le contrôle de pression que la purge des boues ou la vidange du réseau, pour une maintenance facilitée et une exploitation plus sûre. Le laiton CW617N-4MS est conforme aux matériaux 4MS, garantissant une totale sécurité sanitaire avec l’Attestation de Conformité Sanitaire (ACS) pour les réseaux d’eau potable. Pour les applications nécessitant une isolation supplémentaire, une vanne à opercule laiton peut compléter votre installation.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Clapet non retour à double guidage, purges intégrées |
| Série | 315 |
| Corps | Laiton CW617N-4MS |
| Obturateur | Inox ASTM A182 F304 |
| Joint siège | FKM (étanchéité haute et basse pression) |
| Raccordement | Femelle/Femelle BSP cylindrique |
| Ressort | Inox 302 (montage toutes positions) |
| Pression de service | 25 bar |
| Température de service | -10°C à +100°C (eau), jusqu’à 150°C (air/hydrocarbures) |
| Écartement face à face | 68,5 mm |
| Purges | Amont/aval 1/4″ BSP |
| Sens de montage | Toutes positions (respecter la flèche de passage) |
| Pression d’ouverture | 50 à 200 mbar |
| Certifications | ACS, Conformité 4MS |
Applications et domaines d’utilisation
Idéal pour les installations sanitaires, réseaux d’eau potable, chauffage, climatisation, systèmes d’irrigation et d’arrosage, ce clapet convient également à toute application nécessitant contrôle anti-retour inox, montage polyvalent et fiabilité sanitaire.
Conseils d’Installation & Maintenance
- Respecter impérativement le sens de passage indiqué par la flèche sur le corps pour garantir la fonction anti-retour.
- Utiliser les orifices de purge pour contrôler la pression ou vider le circuit sans démontage du clapet.
- Possibilité de montage.
Questions fréquentes
Quelles sont les plages de diamètres et de pressions disponibles pour ce clapet ?
Le clapet série 315 est disponible en DN de 1/2″ à 3″ avec des pressions nominales PN 18 et PN 25 bar, couvrant ainsi les installations résidentielles et industrielles standard.
Pourquoi le double guidage et les purges intégrées sont-ils essentiels pour les réseaux d’eau potable ?
Le double guidage assure un centrage parfait de l’obturateur inox ASTM A182 F304 pour une étanchéité maximale, tandis que les purges éliminées l’air emprisonné, prévenant les coups de bélier et les blocages sur réseaux d’eau potable et chauffage.
Quel est le délai de livraison pour une commande de clapets série 315 en laiton CW617N-4MS ?
Consultez neovanne.com pour connaître les stocks disponibles et les délais actuels selon votre DN et PN requis, les références étant généralement en stock pour les dimensions standard.
