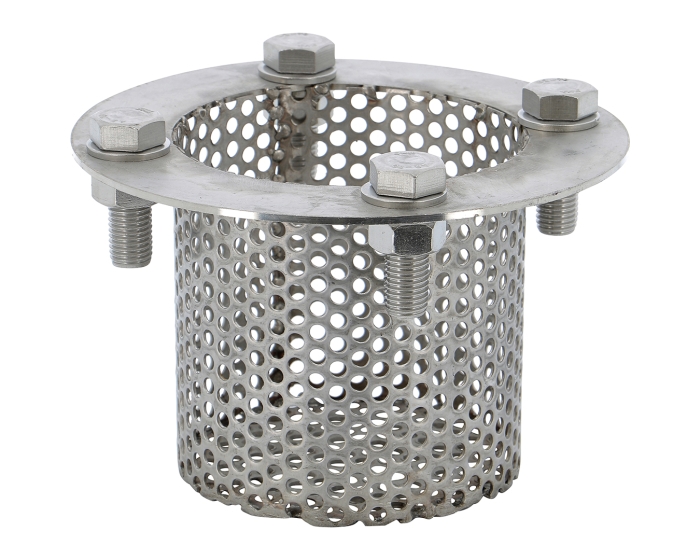

Crépine Seule Inox 304 sur Bride PN10/16 DN300 – Série 376

Crépine inox DN300 sur bride PN10/16 — protection des réseaux grande dimension

Sur un réseau hydraulique DN300, laisser passer des débris de chantier, des dépôts de rouille ou des résidus de soudure sans filtration en amont, c’est exposer directement pompes, vannes et échangeurs à des dommages irréparables. La crépine série 376, en acier inoxydable AISI 304, répond précisément à ce besoin : protéger les équipements sensibles situés en aval sur des collecteurs de grande dimension fonctionnant en eau chaude, eau froide, eau potable, eau d’irrigation ou en circuit de climatisation.

Le DN300 (12″ NPS) place cette crépine dans une catégorie dimensionnelle où les options de marché sont restreintes. La construction tout inox 304 lui confère une résistance à la corrosion bien supérieure aux versions en fonte ou en acier carbone, notamment dans les environnements humides ou légèrement agressifs. La maille de 6 mm (60/10°) retient les corps étrangers grossiers avant qu’ils n’atteignent les équipements en aval. Ce n’est pas un filtre fin — c’est un premier niveau de protection mécanique robuste, conçu pour fonctionner avec une perte de charge minimale sur de grands débits.

Raccordement bride PN10/16 — visserie fournie

Le raccordement s’effectue sur brides PN10/16 conformément aux normes dimensionnelles standard. La visserie est livrée avec la crépine, ce qui simplifie l’approvisionnement et garantit la compatibilité boulonnerie/joint/bride dès la première installation. La hauteur totale de 410 mm doit être intégrée dans le plan de montage : prévoir un espace suffisant pour le démontage du panier de filtration lors des opérations de nettoyage périodique.

L’installation en position verticale (flux ascendant) ou horizontale est possible selon les contraintes de la tuyauterie. En position horizontale, le panier s’écoule naturellement par gravité vers un point de vidange si un robinet de purge est installé en partie basse — bonne pratique recommandée sur les installations permanentes. La bride d’accès supérieure facilite l’extraction du panier inox sans déposer la crépine de la ligne.

Caractéristiques techniques

Domaines d’application

La crépine série 376 DN300 couvre un large spectre d’applications industrielles et tertiaires. En chauffage et climatisation, elle protège les batteries d’échangeurs et les groupes de production d’eau glacée sur les départs de collecteurs principaux. En eau potable, l’inox 304 est compatible avec les réseaux AEP sous réserve de validation locale par le bureau d’études sanitaire. En irrigation industrielle ou agricole, la robustesse du panier inox face aux eaux chargées en particules minérales est un avantage décisif par rapport aux alternatives en plastique.

Les réseaux de protection incendie sprinkler de grande capacité constituent également un domaine d’usage typique : le DN300 correspond à des collecteurs principaux alimentant des zones de plusieurs milliers de mètres carrés. La pression de service jusqu’à 16 bar couvre la quasi-totalité des pressions rencontrées sur ce type de réseau.

Dimensionnement et perte de charge

Sur un DN300, la section de passage est de l’ordre de 707 cm². Même avec un maillage de 6 mm, la surface filtrante du panier est largement supérieure à la section de tuyauterie, ce qui maintient la perte de charge à un niveau très bas à l’état neuf. En pratique, sur un débit de 500 m³/h (valeur courante pour un DN300 en régime nominal), la perte de charge initiale est inférieure à 0,05 bar.

La surveillance de la différence de pression amont/aval reste recommandée pour planifier les opérations de nettoyage avant colmatage excessif. L’installation d’un pressostat différentiel sur les prises de pression de la crépine permet d’automatiser cette surveillance sur les installations critiques.

Entretien et maintenance

Le nettoyage du panier s’effectue par extraction manuelle après fermeture des vannes d’isolement amont et aval. L’inox 304 supporte le nettoyage haute pression et les produits désinfectants courants. La périodicité de nettoyage dépend de la qualité du fluide : mensuelle sur des réseaux chargés en sédiments, semestrielle ou annuelle sur des réseaux propres en régime établi.

Aucune pièce d’usure consommable n’est à prévoir hormis le joint de couvercle, remplaçable séparément. Conserver une référence de joint en stock pour les installations critiques où un arrêt non planifié est coûteux. Le corps en inox 304 présente une durée de vie typique supérieure à 20 ans en eau froide ou eau chaude jusqu’à 90°C.

Compatibilité fluides

Comparatif matériaux — pourquoi l’inox 304 sur DN300

Sur les grandes dimensions (DN200 et au-delà), la fonte malléable reste le matériau dominant pour des raisons de coût. L’inox 304 représente un surcoût à l’achat compensé par plusieurs avantages opérationnels concrets. L’absence de corrosion interne élimine le risque de formation de tubercules qui réduisent progressivement la section de passage sur les installations fontes vieillissantes. Le panier inox est nettoyable sans précaution particulière, là où un panier acier nu nécessite une inspection visuelle de l’état de surface à chaque maintenance.

Sur les réseaux alimentaires ou pharmaceutiques, l’inox 304 répond aux exigences d’hygiène sans revêtement intérieur susceptible d’écaillage. Pour les applications offshore ou en environnement corrosif, le passage à l’AISI 316L serait recommandé — cette série 376 en 304 couvre les applications standard eau/glycol/CVCA.
