Clapet crépine Inox PN63 BSP – UHP chimie

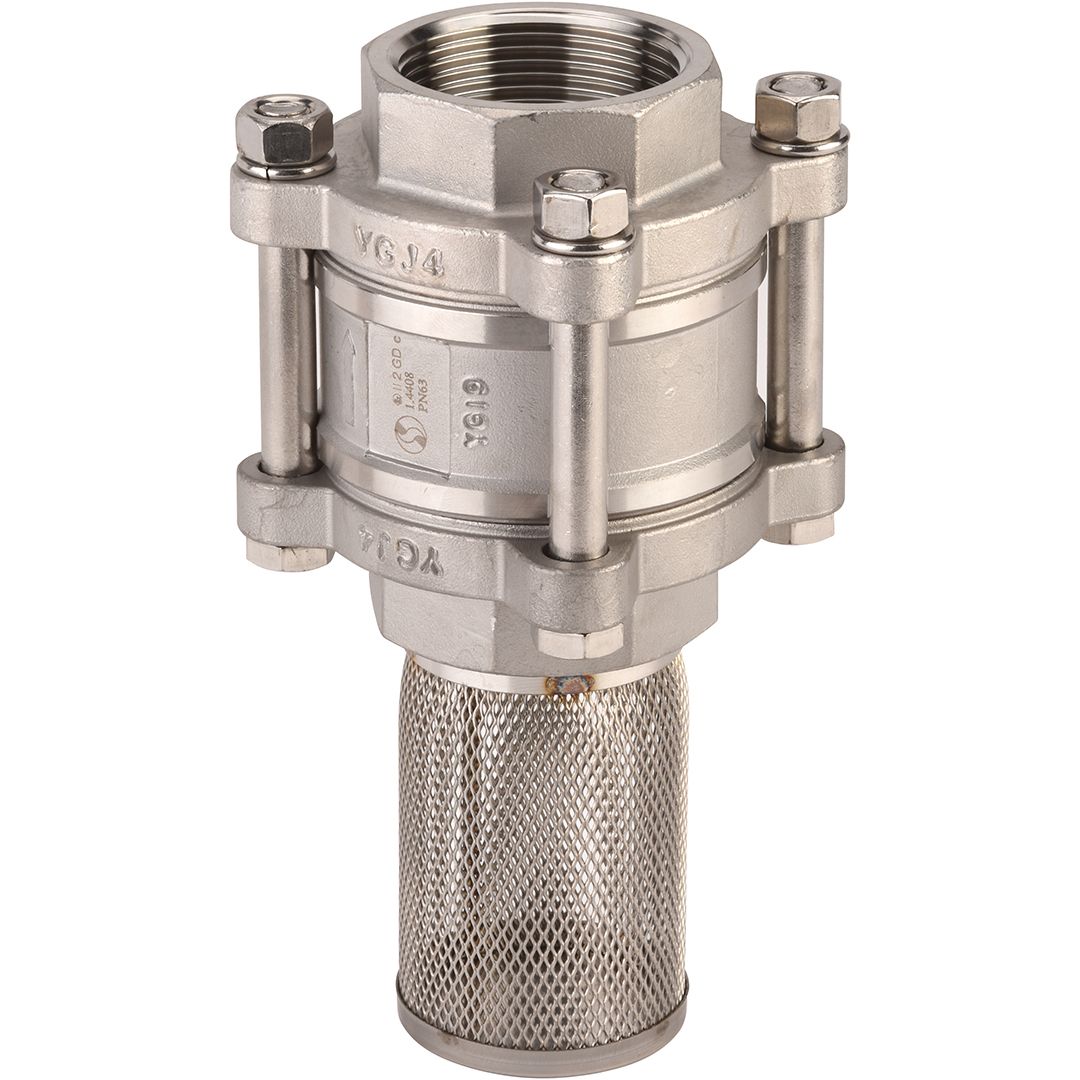

Clapet crépine anti-retour inox 3 pièces PN63 BSP — filtration et protection contre le retour en chimie haute pression

Dans les circuits chimiques et pharmaceutiques haute pression, la contamination croisée par retour de fluide et l’obstruction des pompes par particules sont deux risques majeurs. Le clapet crépine inox REF. 383 les traite simultanément : son disque à ressort prévient le retour dès que la pression différentielle s’inverse, tandis que la crépine intégrée filtre les particules solides en amont des équipements sensibles. La construction tout inox 1.4408 (CF8M) supporte les acides dilués, les bases et les fluides chlorés qui détruiraient un laiton en quelques semaines.

La pression de service de 63 bar sur la plage DN 3/8″ à DN 4″ positionne ce clapet crépine dans les applications de haute et très haute pression : pompes doseuses de produits chimiques concentrés, lignes d’injection de réactifs, circuits de test hydraulique. L’étanchéité métal/métal est une garantie de durabilité face au vieillissement thermique — aucun joint élastomère en contact avec le fluide chimique agressif.

Coefficients Kvs et mailles disponibles

La section de passage et les coefficients Kvs sont calculés pour minimiser les pertes de charge à débit nominal. DN 3/8″ : Kvs 1,23 m³/h — DN 1/2″ : Kvs 2,24 m³/h — DN 3/4″ : Kvs 6,5 m³/h — DN 1″ : Kvs 9,61 m³/h — DN 2″ : Kvs 25,12 m³/h — DN 4″ : Kvs 91,6 m³/h. La maille de crépine varie : 1,2 mm pour DN 3/8″ à 2″, 1,5 mm pour DN 2″1/2 à 3″, 2 mm pour DN 4″.

La partie centrale démontable de la construction 3 pièces permet l’inspection et le remplacement du disque et de la crépine sans déposer le corps — avantage considérable sur les lignes pharmaceutiques ou alimentaires soumises à des qualifications de processus strictes. L’étanchéité métal/métal est vérifiable lors de chaque inspection sans contact d’élastomère dégradé.
