Soupape de Décharge Union Femelle à Souder PP/EPDM d16
À partir de 142,00 € HT
Sélectionner votre référence
| DN | Matière | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|
| DN: 15 | Matière: PP | Référence: 5910BBP015 | Prix: 353,00 € | Disponibilité: Demander un devis | ||
| DN: 20 | Matière: PP | Référence: 5910BBP020 | Prix: 483,00 € | _delai_expedition: Demander un devis | ||
| DN: 25 | Matière: PP | Référence: 5910BBP025 | Prix: 495,00 € | _delai_expedition: Demander un devis | ||
| DN: 32 | Matière: PP | Référence: 5910BBP032 | Prix: 646,00 € | _delai_expedition: Demander un devis | ||
| DN: 40 | Matière: PP | Référence: 5910BBP040 | Prix: 668,00 € | _delai_expedition: Demander un devis | ||
| DN: 50 | Matière: PP | Référence: 5910BBP050 | Prix: 695,00 € | _delai_expedition: Demander un devis | ||
| DN: 65 | Matière: PP | Référence: 5910BBP065 | Prix: 1754,00 € | _delai_expedition: Demander un devis | ||
| DN: 80 | Matière: PP | Référence: 5910BBP080 | Prix: 2730,00 € | _delai_expedition: Demander un devis | ||
| DN: 100 | Matière: PP | Référence: 5910BBP100 | Prix: 4087,00 € | _delai_expedition: Demander un devis | ||
| DN: 80 | Matière: PP | Référence: 5910CC008 | Prix: 142,00 € | _delai_expedition: Demander un devis | ||
| DN: 100 | Matière: PP | Référence: 5910CC010 | Prix: 210,00 € | _delai_expedition: En stock | ||
| DN: 15 | Matière: PP | Référence: 5910CC015 | Prix: 213,00 € | _delai_expedition: En stock | ||
| DN: 20 | Matière: PP | Référence: 5910CC020 | Prix: 296,00 € | _delai_expedition: En stock | ||
| DN: 25 | Matière: PP | Référence: 5910CC025 | Prix: 299,00 € | _delai_expedition: En stock | ||
| DN: 32 | Matière: PP | Référence: 5910CC032 | Prix: 394,00 € | _delai_expedition: En stock | ||
| DN: 40 | Matière: PP | Référence: 5910CC040 | Prix: 400,00 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: PP | Référence: 5910CC050 | Prix: 404,00 € | _delai_expedition: En stock | ||
| DN: 15 | Matière: PP | Référence: 5910BB015 | Prix: 353,00 € | _delai_expedition: Sur commande | ||
| DN: 20 | Matière: PP | Référence: 5910BB020 | Prix: 483,00 € | _delai_expedition: Sur commande | ||
| DN: 25 | Matière: PP | Référence: 5910BB025 | Prix: 495,00 € | _delai_expedition: Sur commande | ||
| DN: 32 | Matière: PP | Référence: 5910BB032 | Prix: 646,00 € | _delai_expedition: Sur commande | ||
| DN: 40 | Matière: PP | Référence: 5910BB040 | Prix: 668,00 € | _delai_expedition: Sur commande | ||
| DN: 50 | Matière: PP | Référence: 5910BB050 | Prix: 695,00 € | _delai_expedition: Sur commande | ||
| DN: 65 | Matière: PP | Référence: 5910BB065 | Prix: 1754,00 € | _delai_expedition: Sur commande | ||
| DN: 80 | Matière: PP | Référence: 5910BB080 | Prix: 2730,00 € | _delai_expedition: Sur commande | ||
| DN: 100 | Matière: PP | Référence: 5910BB100 | Prix: 4087,00 € | _delai_expedition: Sur commande | ||
| DN: 10 | Matière: PP | Référence: 5910BC010 | Prix: 322,00 € | _delai_expedition: Demander un devis | ||
| DN: 15 | Matière: PP | Référence: 5910BC015 | Prix: 325,00 € | _delai_expedition: En stock | ||
| DN: 20 | Matière: PP | Référence: 5910BC020 | Prix: 451,00 € | _delai_expedition: Demander un devis | ||
| DN: 25 | Matière: PP | Référence: 5910BC025 | Prix: 461,00 € | _delai_expedition: Demander un devis | ||
| DN: 32 | Matière: PP | Référence: 5910BC032 | Prix: 608,00 € | _delai_expedition: Demander un devis | ||
| DN: 40 | Matière: PP | Référence: 5910BC040 | Prix: 623,00 € | _delai_expedition: Demander un devis | ||
| DN: 10 | Matière: PP | Référence: 5910BM010 | Prix: 294,00 € | _delai_expedition: Demander un devis | ||
| DN: 15 | Matière: PP | Référence: 5910BM015 | Prix: 295,00 € | _delai_expedition: Demander un devis | ||
| DN: 20 | Matière: PP | Référence: 5910BM020 | Prix: 416,00 € | _delai_expedition: Demander un devis | ||
| DN: 25 | Matière: PP | Référence: 5910BM025 | Prix: 422,00 € | _delai_expedition: Demander un devis | ||
| DN: 32 | Matière: PP | Référence: 5910BM032 | Prix: 565,00 € | _delai_expedition: Demander un devis | ||
| DN: 40 | Matière: PP | Référence: 5910BM040 | Prix: 574,00 € | _delai_expedition: Demander un devis | ||
| DN: 50 | Matière: PP | Référence: 5910BM050 | Prix: 579,00 € | _delai_expedition: Demander un devis | ||
| DN: 65 | Matière: PP | Référence: 5910BM065 | Prix: 1586,00 € | _delai_expedition: Demander un devis | ||
| DN: 80 | Matière: PP | Référence: 5910BM080 | Prix: 2501,00 € | _delai_expedition: Demander un devis | ||
| DN: 100 | Matière: PP | Référence: 5910BM100 | Prix: 3780,00 € | _delai_expedition: Demander un devis |

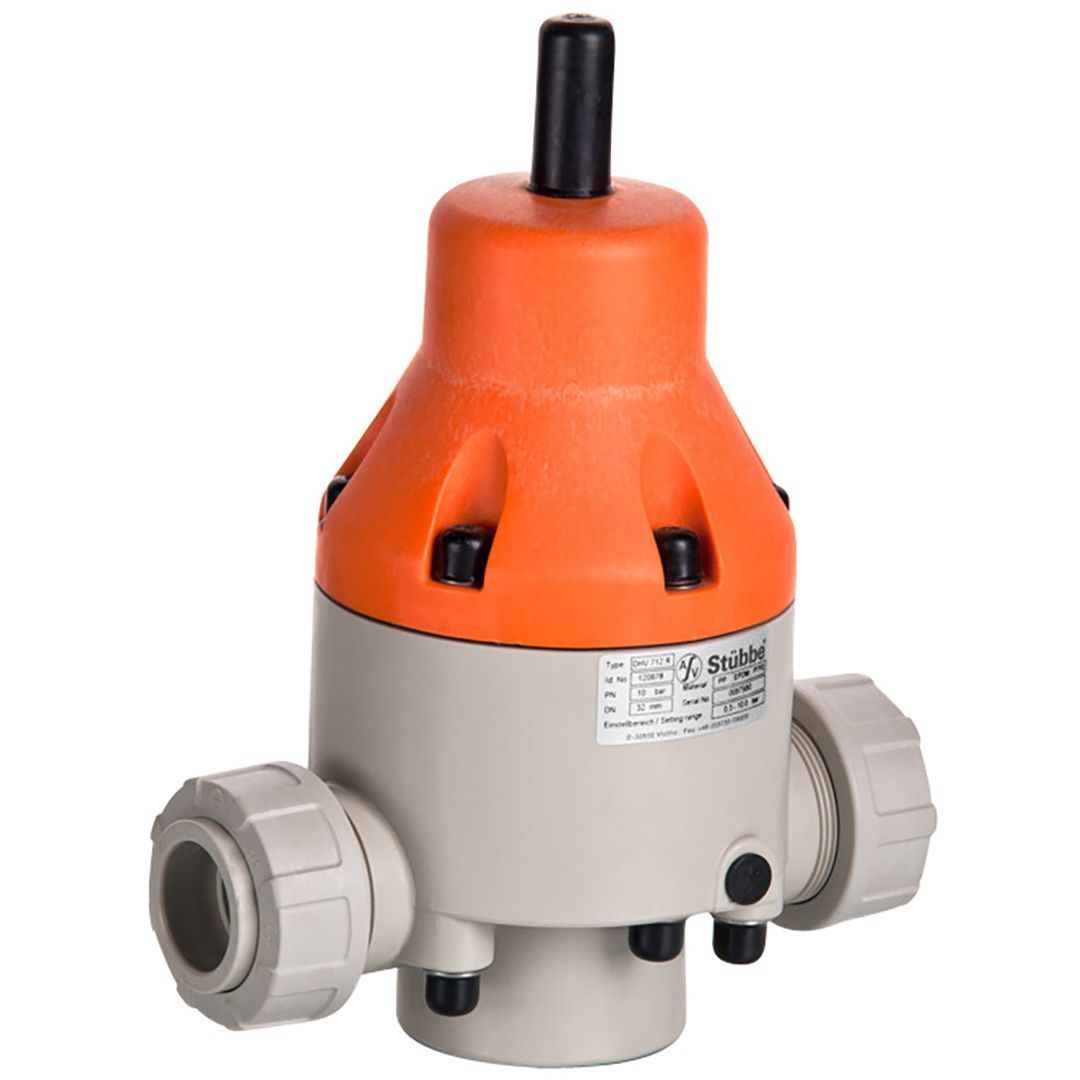

DHV712-R PP – Soupape de Décharge Union Femelle à Souder PP/EPDM d16
La soupape de décharge série DHV 712-R est conçue pour maintenir une pression constante en amont et protéger les pompes et les tuyauteries contre les surpressions éventuelles dans les installations industrielles. Fabriquée avec un corps en PP (Polypropylène), une membrane en EPDM revêtue de PTFE et des joints en EPDM, elle offre une excellente résistance chimique. Son système breveté de piston piloté assure un contrôle constant et à faible vibration, même en présence de contre-pression.
Caractéristiques Techniques
- Type : Soupape de décharge / trop-plein à membrane et piston piloté
- Série : DHV 712-R
- Matériau du corps : PP (Polypropylène)
- Membrane : EPDM revêtue PTFE[1]
- Joints : EPDM (basé sur le nom produit)
- Raccordement : Union avec embout femelle à polyfuser (Socket DIN ISO)
- Pression de service (PS) : 10 bar[1]
- Température de service (TS) : +10°C à +70°C
- Plage de réglage amont : 0,3 à 10 bar
Applications Recommandées
- Protection de pompes volumétriques et centrifuges
- Maintien de la pression amont dans les circuits
- Limitation de la pression dans les réseaux de tuyauterie en PP
- Installations chimiques et traitement d’eau
- Systèmes avec fluides compatibles avec PP, EPDM et PTFE
Avantages Clés
- Contrôle constant de la pression amont, même avec contre-pression
- Comportement de régulation stable et à faible vibration
- Réglage simple de la pression, même pendant le fonctionnement
- Excellente résistance chimique des matériaux PP, EPDM et PTFE
- Diaphragme séparant le mécanisme de réglage du fluide
- 100% sans contre-pression en position de repos
Installation et Maintenance
- Montage en ligne ou en bypass selon les besoins
- Position de montage : indifférente (selon les besoins)
- Réglage facilité par vis protégée par un capuchon et sécurisée par contre-écrou
Certifications et Normes
- Conformité CE (Directive Équipements Sous Pression 2014/68/UE)
- Garantie : 1 an
Spécifications de Raccordement
| Paramètre | Valeur |
|---|---|
| Diamètre nominal (DN) | d16 mm |
| Type de raccordement | Union femelle à souder (Socket DIN ISO) |
| Débit nominal | Jusqu’à 50 m³/h |
| Perte de charge | Minimale en configuration optimale |
Guide d’Installation
Préparation : Avant le raccordement, vérifier la compatibilité chimique du fluide avec les matériaux PP, EPDM et PTFE. Nettoyer les embouts de raccordement pour éviter toute contamination.
Montage : Effectuer un polyfusage conforme aux normes DIN ISO sur les embouts femelles. La soupape peut être installée en position verticale, horizontale ou inclinée selon l’application. Un clapet anti-retour en amont est recommandé pour les installations en bypass.
Réglage initial : Après la mise en service, ajuster la vis de réglage progressivement jusqu’à atteindre la pression souhaitée (0,3 à 10 bar). Serrer le contre-écrou pour sécuriser le réglage.
Pourquoi Choisir la DHV 712-R ?
La soupape de décharge DHV 712-R PP/EPDM d16 est la solution idéale pour les installations industrielles exigeant une régulation de pression fiable et durable. Son système de piston piloté innovant garantit une performance stable sans vibrations, tandis que ses matériaux premium assurent une longévité exceptionnelle en environnement chimique agressif. Intégrez cette soupape à votre circuit pour optimiser la protection et la performance de votre système.
Questions fréquentes
Quelle est la pression nominale maximale supportée par cette soupape de décharge DHV712-R PP/EPDM ?
La soupape DHV712-R est conçue pour maintenir une pression constante en amont avec un système de piston piloté breveté. La pression de tarage est ajustable selon vos besoins industriels ; consultez notre tableau technique pour les plages de réglage par diamètre nominal (DN 10 à 32).
Cette soupape est-elle compatible avec les installations d’eau chaude ou uniquement eau froide ?
La membrane EPDM revêtue de PTFE et les joints EPDM offrent une excellente résistance chimique, permettant son utilisation sur fluides variés. La compatibilité dépend du type de fluide et de la température ; vérifiez la documentation produit ou contactez notre équipe technique.
Quel est le délai de livraison pour la soupape DHV712-R en DN16 et comment passer commande ?
Les délais dépendent du stock et de votre localisation. Rendez-vous sur neovanne.com pour consulter la disponibilité immédiate, obtenir un devis ou passer votre commande rapidement auprès de notre équipe B2B.
| DN | 10, 100, 15, 20, 25, 32, 40, 50, 65, 80 |
|---|---|
| Matière | PP |
| d (mm) | 110, 15, 16, 20, 25, 32, 40, 50, 63, 75, 90 |
| Plage de réglage | |
| Référence | 5910BB015, 5910BB020, 5910BB025, 5910BB032, 5910BB040, 5910BB050, 5910BB065, 5910BB080, 5910BB100, 5910BBP015, 5910BBP020, 5910BBP025, 5910BBP032, 5910BBP040, 5910BBP050, 5910BBP065, 5910BBP080, 5910BBP100, 5910BC010, 5910BC015, 5910BC020, 5910BC025, 5910BC032, 5910BC040, 5910BC050, 5910BM010, 5910BM015, 5910BM020, 5910BM025, 5910BM032, 5910BM040, 5910BM050, 5910BM065, 5910BM080, 5910BM100, 5910CC008, 5910CC010, 5910CC015, 5910CC020, 5910CC025, 5910CC032, 5910CC040, 5910CC050 |
