Description

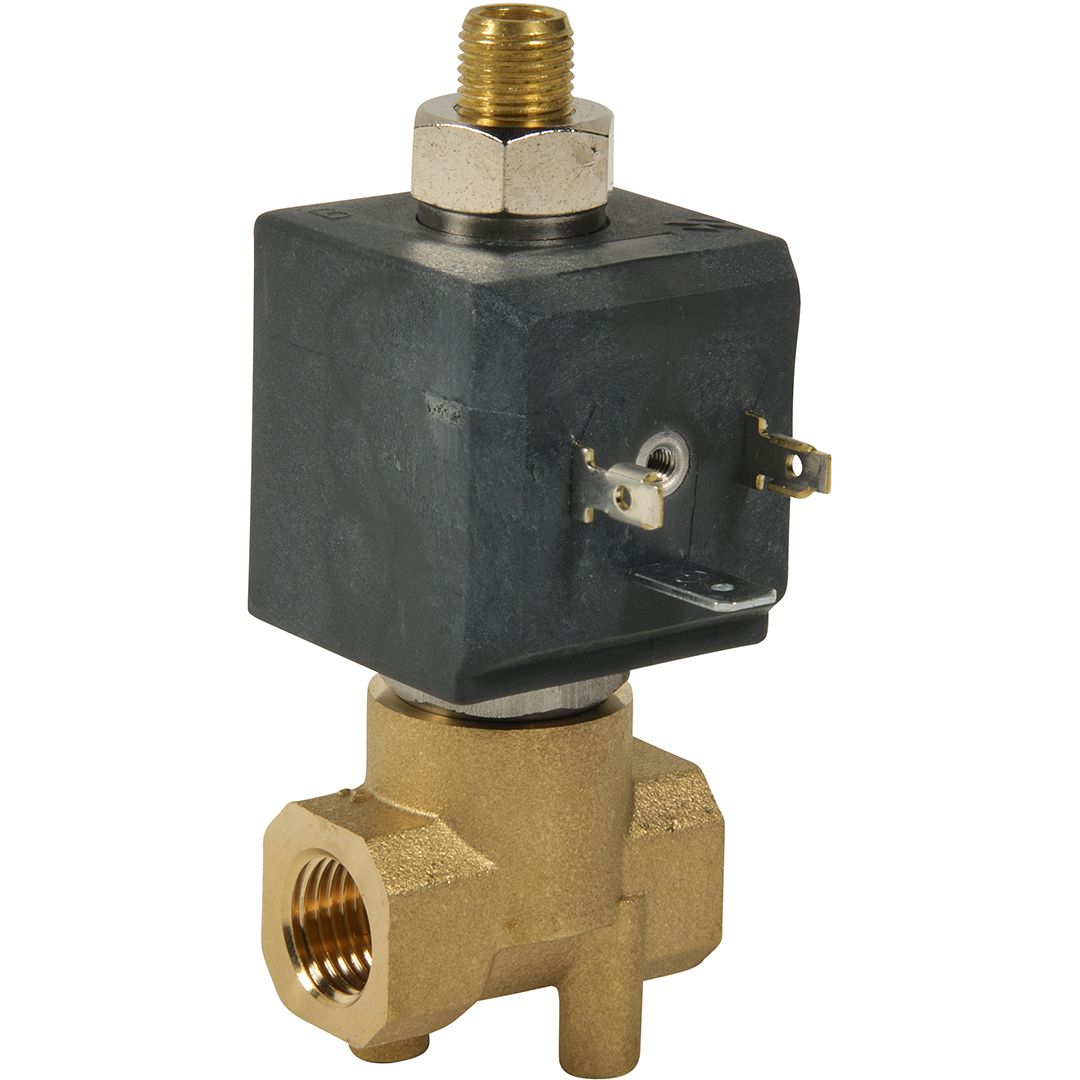

Électrovanne EBB 61 NO – 3/2 Voies à Commande Directe Normalement Ouverte – DN 1/4″ Multi-Tension
L’électrovanne EBB 61 NO est une vanne 3/2 voies à commande directe conçue pour le contrôle précis et fiable des réseaux de fluides industriels. Disponible en position normalement ouverte (NO), elle assure un sectionnement rapide et sécurisé grâce à sa technologie de commande directe, garantissant une réponse immédiate à chaque cycle d’actionnement. Avec un coefficient Kv de 0,12 m³/h et un passage calibré de 2 mm, elle est parfaitement adaptée aux applications requérant un contrôle fin des débits sur des réseaux compacts en DN 1/4″.
Avantages Clés
- Commande directe réactive : Temps de manœuvre compris entre 20 et 60 ms, assurant une réponse rapide et précise pour les cycles fréquents ou les séquences automatisées.
- Polyvalence d’alimentation : Disponible en quatre tensions – 230V CA, 48V CA, 24V CA et 24V CC – pour s’adapter aux standards électriques des différentes installations industrielles sans modification de la tuyauterie.
- Tenue en température élevée : Température de service allant jusqu’à +140 °C, couvrant les applications sur fluides chauds, vapeur basse pression ou process thermiques exigeants.
- Protection IP65 : Indice de protection contre la poussière et les jets d’eau, garantissant une utilisation fiable en environnements industriels humides ou poussiéreux.
- Format compact et léger : Dimensions de 35 × 91 × 47 mm pour un poids de 260 g, facilitant l’intégration dans des espaces restreints ou sur des armoires de distribution.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type de vanne | Électrovanne 3/2 voies – Normalement Ouverte (NO) |
| Mode de commande | Commande directe |
| Diamètre nominal (DN) | 1/4″ |
| Passage calibré | 2 mm |
| Coefficient Kv | 0,12 m³/h |
| Pression de service maximale | 10 bar (CA) / 7 bar (CC) |
| Temps de manœuvre | 20 – 60 ms |
| Température de service | Jusqu’à +140 °C |
| Température ambiante | -10 °C à +80 °C |
| Tensions disponibles | 230V CA / 48V CA / 24V CA / 24V CC |
| Références associées | 041850N – 041851N – 041853N – 041857N |
| Protection électrique | IP65 |
| Poids | 260 g |
| Dimensions (L × H × P) | 35 × 91 × 47 mm |
Applications Recommandées
- Automatismes industriels : Pilotage de circuits pneumatiques ou hydrauliques dans les machines de contrôle avec électrovannes laiton compatibles.
Questions frequentes
Quelle est la pression maximale supportée par l’électrovanne EBB 61 NO en alimentation 24V CC ?
La pression de service maximale est de 7 bar en courant continu, contre 10 bar en courant alternatif. Cette limitation en CC doit être considérée lors du dimensionnement de l’installation.
L’électrovanne EBB 61 NO peut-elle être utilisée sur une application vapeur basse pression ?
Oui, la vanne supporte des températures jusqu’à +140 °C, ce qui la rend compatible avec la vapeur basse pression et les fluides thermiques. Le coefficient Kv de 0,12 m³/h doit cependant être vérifié pour les débits requis.
Quel est le temps de réponse de cette électrovanne pour une commande automatisée rapide ?
Le temps de manœuvre est compris entre 20 et 60 ms, permettant une intégration dans des cycles fréquents ou des séquences automatisées sans délai critique. Cette plage dépend des conditions de pression et de charge.
