Électrovanne CEME 2/2 EV66

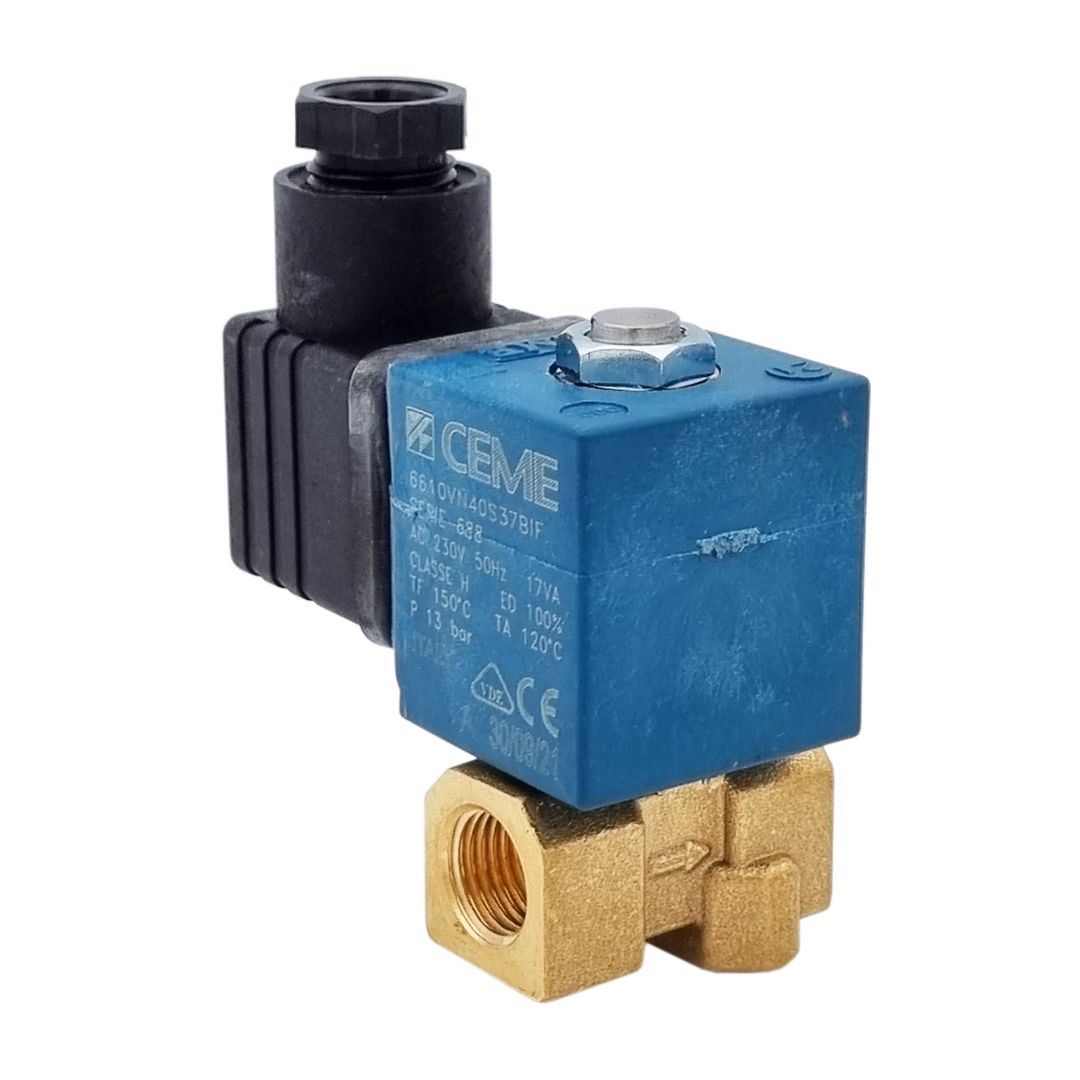

Électrovanne CEME EV66 2/2 voies — sectionnement automatique compact sur petits diamètres

Sur les automatismes de distribution d’eau, les circuits de refroidissement de machines ou les systèmes de traitement de l’air, l’électrovanne de sectionnement doit fonctionner de manière fiable, s’intégrer dans un espace restreint et accepter la tension disponible sur l’armoire de commande. L’électrovanne CEME EV66 répond à ces trois contraintes : commande directe 2/2 voies (normalement fermée), face à face de 35 mm seulement, et disponible en 12V CC, 24V CC, 24V CA ou 230V CA. Les deux diamètres de raccordement G 1/8″ et G 1/4″ avec passages internes de 3 et 4 mm couvrent les petits réseaux de fluides à faible débit où la compacité est prioritaire.

La commande directe signifie que le clapet est actionné mécaniquement par la force magnétique du solénoïde, sans différentiel de pression minimum requis. Une électrovanne à commande pilotée nécessite une pression différentielle minimale (typiquement 0,3 à 0,5 bar) pour s’ouvrir — en dessous de ce seuil, elle reste fermée même sous tension. La commande directe de l’EV66 s’affranchit de cette contrainte : elle fonctionne à pression différentielle nulle, ce qui la rend utilisable sur les circuits à faible pression, les circuits gravitaires ou les installations en aspiration. Contre-indication : les débits importants sur grands diamètres, domaine réservé aux électrovannes à commande pilotée.

Flexibilité de tension : 12V CC à 230V CA en 7 références

Les sept références CEME (083694N à 083705N) couvrent l’ensemble des combinaisons tension/diamètre/Kv. Sur un même projet d’automatisation, il est fréquent que plusieurs électrovannes soient alimentées à des tensions différentes selon leur position dans l’architecture électrique : 24V CC pour les électrovannes pilotées par API (automate programmable), 230V CA pour les équipements commandés directement depuis le circuit de puissance. La disponibilité de la série EV66 en quatre tensions évite d’avoir à adapter le câblage électrique à l’équipement — c’est l’équipement qui s’adapte à l’installation.

En 12V CC, l’EV66 est utilisable dans les véhicules industriels, les machines mobiles et les systèmes alimentés par batterie. En 24V CC, elle s’intègre directement dans les armoires d’automatisme industriel standard (alimentation 24V DIN). En 24V CA, elle convient aux transformateurs de séparation ou aux petits automates à sortie CA. En 230V CA, le raccordement se fait directement sur le réseau domestique ou industriel monophasé sans alimentation intermédiaire.

Données techniques — CEME EV66 2/2 voies commande directe

Kv et débit : comprendre les valeurs 17 et 25

Le coefficient Kv exprime le débit d’eau à travers l’électrovanne lorsqu’elle est ouverte, en m³/h, pour une perte de charge de 1 bar. Kv = 17 signifie qu’à 1 bar de différentiel de pression, l’électrovanne laisse passer 17 m³/h. Ces valeurs semblent élevées pour un raccordement G 1/4″, mais le Kv dépend à la fois du diamètre du passage et de la géométrie interne — un passage court bien profilé peut avoir un Kv meilleur qu’attendu. En pratique, pour les applications de petite robinetterie (purge, pilotage de vérin pneumatique, alimentation d’instrument, circuit de lubrification), les débits sont très inférieurs aux valeurs de Kv nominal et la perte de charge à travers l’électrovanne est négligeable.

Pour calculer la perte de charge effective : ΔP = (Q/Kv)² en bar, avec Q en m³/h. Pour un débit de 0,2 m³/h traversant une EV66 G 1/4″ (Kv = 25) : ΔP = (0,2/25)² = 0,000064 bar — soit 0,064 mbar, parfaitement négligeable. La perte de charge ne devient significative qu’au voisinage du Kv nominal, ce qui ne se produit pas dans les applications courantes de cette électrovanne.

Applications : automatismes, machines, traitement de l’eau

L’EV66 est utilisée sur les machines de traitement d’eau (osmoseurs, adoucisseurs, désinfection UV) pour l’ouverture/fermeture des lignes de rinçage, de bypass ou d’alimentation. Sur les automates d’arrosage et les systèmes d’irrigation localisée, elle commande l’alimentation de secteurs depuis un contrôleur central. Dans les machines industrielles, elle pilote les circuits d’alimentation en eau de refroidissement, de lubrification ou d’air comprimé humidifié.

Les coffrets de commande pour l’hygiène et la stérilisation (distributeurs de produits, systèmes de nettoyage en place CIP) font appel à ce type d’électrovanne compacte pour piloter les fluides de nettoyage depuis un automate. Le corps laiton avec joint NBR est compatible avec l’eau froide, l’eau chaude jusqu’à environ 80 °C, l’air comprimé et les gaz non corrosifs. Pour les fluides agressifs ou alimentaires sensibles, vérifier la compatibilité chimique des matériaux (laiton + NBR) avec le produit spécifique.

Montage et câblage électrique

Le raccordement hydraulique se fait directement en filetage BSP G 1/8″ ou G 1/4″ sur tuyauterie ou corps de vanne bloc. Utiliser un joint PTFE ou de la pâte d’étanchéité compatible. Le serrage doit être modéré sur les raccords G 1/8″ pour éviter la fissure du corps laiton — typiquement 1 à 2 tours au-delà du contact à la main. Le câblage électrique se branche sur le connecteur du solénoïde : polarité non significative sur les versions CA, respect de la polarité (+/-) sur les versions CC. Le connecteur standardisé DIN 43650A permet l’utilisation de connecteurs du marché standard avec ou sans voyant LED de signalisation.
