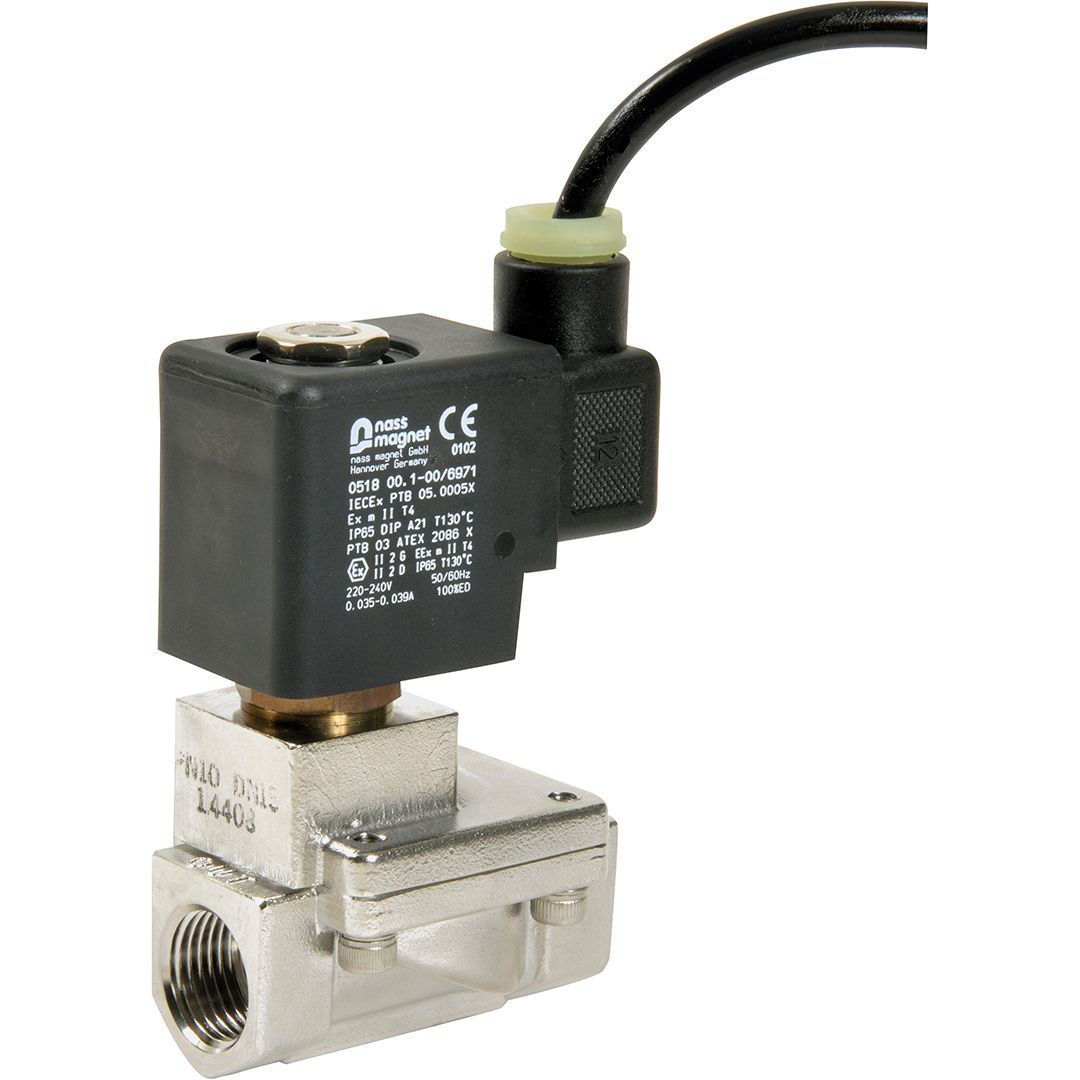

Électrovanne SPU 225-X INOX ATEX, Série Sécurisée, 2/2 Membrane Assistée Zones Explosibles
L’électrovanne SPU 225-X est une solution professionnelle 2/2 à membrane assistée, spécialement
conçue en acier inoxydable pour le sectionnement automatique des fluides agressifs non chargés en atmosphères
explosibles. Sa double certification ATEX et sa construction robuste en font un choix idéal pour les
environnements industriels exigeants des zones 1, 2, 21 et 22, garantissant une sécurité maximale dans les
atmosphères potentiellement explosives.
Avantages Clés
Cette électrovanne 2/2 haute performance se distingue par sa sécurité maximale en zone ATEX grâce à sa double
certification comprenant le corps (II 2G/D EEx c II T4 SIRA 09 ATEX 6180 X) et la bobine (II 2G/D EEx m II T4)
spécialement conçue pour les zones explosibles. Le câble surmoulé de 3 mètres assure une installation sécurisée
et conforme aux exigences ATEX les plus strictes, tandis que la protection IP65 garantit une résistance parfaite
aux environnements industriels sévères.
La construction haute qualité intègre un corps et couvercle en acier inoxydable 1.4408 (CF8M)
pour une résistance optimale à la corrosion, complété par des composants internes en inox 1.4301. La membrane
en FPM (EPDM disponible en option) garantit une large compatibilité chimique, tandis que la bobine encapsulée PBT avec 30% de fibre de verre assure une durabilité exceptionnelle même dans les conditions les plus exigeantes.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Électrovanne 2/2 membrane assistée NF ATEX |
| Corps et couvercle | Inox 1.4408 (CF8M) |
| Composants internes | Inox 1.4301 |
| Membrane | FPM (EPDM en option) |
| Bobine | Encapsulée PBT + 30% fibre de verre |
| Gamme dimensionnelle | DN 3/8″ à DN 2″ (G ou NPT) |
| Kv | 2,82 à 30 m³/h selon DN |
| Pression de service | 0,5 à 10 bar |
| ΔP minimum | 0,5 bar (commande assistée) |
| Température fluide | -10°C à +90°C |
| Température ambiante | -10°C à +50°C (version ATEX) |
| Protection | IP65 |
| Câble | Surmoulé 3 mètres |
Performances Hydrauliques Optimisées
La gamme couvre les diamètres de DN 3/8″ à DN 2″ avec des coefficients Kv adaptés : 2,82 m³/h
pour les DN 3/8″ et 1/2″, 7,5 m³/h pour les DN 3/4″ et 1″, 13,7 m³/h pour le DN 1″1/4, 18,7 m³/h pour le
DN 1″1/2, jusqu’à 30 m³/h pour le DN 2″. La pression différentielle minimum de 0,5 bar permet
une commande fiable et réactive même dans les conditions de faible débit. Cette plage de pression de service de 0,5 à 10 bar associée aux températures fluide acceptées (-10°C à +90°C) offre une polyvalence remarquable pour les applications industrielles variées en atmosphères explosibles.
Conformité et Certifications ATEX
L’électrovanne SPU 225-X INOX bénéficie d’une double certification ATEX complète garantissant la sécurité absolue en zones explosibles :
- Corps et couvercle : II 2G/D EEx c II T4 (SIRA 09 ATEX 6180 X), protection contre les gaz et poussières
- Bobine : II 2G/D EEx m II T4, sécurité intrinsèque pour zones 1, 2, 21 et 22
- Marquage NF : conforme aux normes françaises et européennes les plus strictes
- Câble surmoulé 3 m : intégration sécurisée sans raccord supplémentaire
Applications Industrielles
Cette électrovanne est idéale pour le sectionnement automatique de fluides agressifs non chargés dans les secteurs exigeant une certification ATEX : chimie fine, raffinage, distribution de gaz, installations pétrolières offshore et onshore, ainsi que tous les environnements où la sécurité en zone explosible est critique. Son inoxydable 1.4408 résiste aux fluides corrosifs, tandis que sa construction robuste garantit une longévité exceptionnelle.
Choisir l’électrovanne SPU 225-X INOX ATEX, c’est garantir sécurité, fiabilité et conformité maximale pour vos installations critiques. Demandez un devis ou une documentation technique.
une commande fiable et réactive même dans les conditions de faible débit. Cette plage de pression de service de 0,5 à 10 bar associée aux températures fluide acceptées (-10°C à +90°C) offre une polyvalence remarquable pour les applications industrielles variées en atmosphères explosibles.
Fiabilité et Durabilité en Environnement Agressif
Construite en inox 1.4408 (CF8M) pour le corps et le couvercle, l’électrovanne SPU 225-X résiste aux fluides corrosifs et aux environnements maritimes. Les composants internes en inox 1.4301 garantissent une absence de corrosion galvanique. La membrane FPM (Fluoroélastomère) assure une étanchéité durable face aux produits chimiques agressifs, avec option EPDM pour applications spécifiques. L’encapsulation PBT renforcée fibre de verre de la bobine offre une protection mécanique et thermique supérieure, tandis que le câble surmoulé 3 mètres élimine les points faibles de raccordement.
Conformité et Certifications ATEX
L’électrovanne SPU 225-X INOX bénéficie d’une double certification ATEX complète garantissant la sécurité absolue en zones explosibles :
- Corps et couvercle : II 2G/D EEx c II T4 (SIRA 09 ATEX 6180 X), protection contre les gaz et poussières
- Bobine : II 2G/D EEx m II T4, sécurité intrinsèque pour zones 1, 2, 21 et 22
- Marquage NF : conforme aux normes françaises et européennes les plus strictes
- Câble surmoulé 3 m : intégration sécurisée sans raccord supplémentaire
Applications Industrielles
Cette électrovanne est idéale pour le sectionnement automatique de fluides agressifs non chargés dans les secteurs exigeant une certification ATEX : chimie fine, raffinage, distribution de gaz, installations pétrolières offshore et onshore, ainsi que tous les environnements où la sécurité en zone explosible est critique.
Choisir l’électrovanne SPU 225-X INOX ATEX, c’est garantir sécurité, fiabilité et conformité maximale. Demandez un devis ou une documentation technique.
Questions fréquentes
Quelles sont les plages de débit nominal et la perte de charge maximale de l’électrovanne SPU 225-X selon le diamètre ?
Les débits varient selon le DN (de 3/4″ à 2″), avec des pertes de charge inférieures à 0,5 bar en configuration 2/2 membrane assistée. Pour les spécifications exactes par diamètre, consulter la fiche technique produit ou nous contacter directement.
L’électrovanne SPU 225-X est-elle compatible avec les fluides corrosifs et quelles matières de joint sont compatibles ?
Oui, la construction inox garantit une excellente résistance à la corrosion pour les fluides agressifs non chargés. Les joints compatibles sont précisés dans la documentation technique selon votre application spécifique.
Quel est le délai de livraison standard pour l’électrovanne SPU 225-X INOX ATEX et comment la commander ?
Pour connaître les délais exacts et passer commande, visitez neovanne.com ou contactez notre équipe commerciale qui vous proposera un devis adapté à votre configuration (tension, DN, certification requise).
