Description

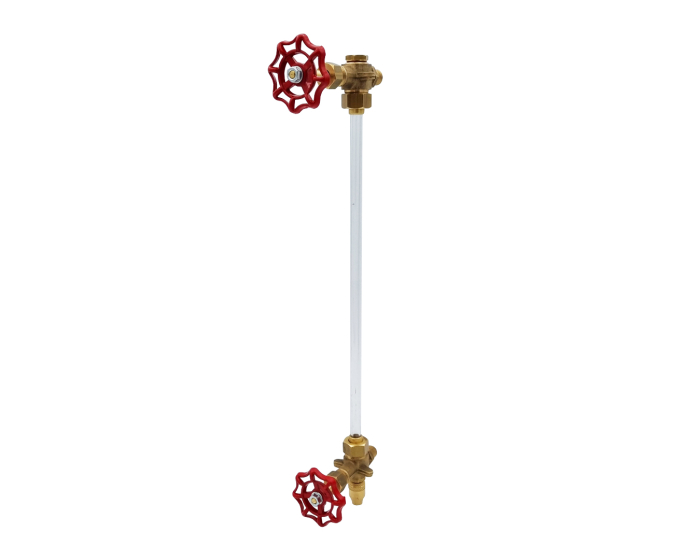

Garniture de niveau L 135 laiton à robinets à pointeau
La garniture de niveau L 135 de Sectoriel donne une lecture directe du niveau d’une cuve au travers d’un tube transparent. Elle est équipée de deux robinets à pointeau qui isolent le tube de lecture : on peut le nettoyer ou le remplacer sans vidanger la cuve. C’est une solution économique pour des liquides propres, non agressifs, à basse pression.
Caractéristiques techniques
| Critère | Spécification |
|---|---|
| Corps | Laiton CW614N |
| Robinets | 2 robinets à pointeau, volants aluminium |
| Joints | Silicone |
| Raccordement | Fileté G mâle (ISO 228), de 3/8″ à 3/4″ |
| Tube de lecture | Plastique ou verre, diamètre 13 à 20 mm |
| Pression maximale (PS) | 10 bar |
| Température (TS) | -10 °C à +90 °C |
| Directive équipements sous pression | Non soumis (2014/68/UE) |
Tailles disponibles
| Raccord | Diamètre du tube | Référence Sectoriel |
|---|---|---|
| G 3/8″ mâle | 13 mm | 2311313 |
| G 1/2″ mâle | 13 mm | 2311413 |
| G 1/2″ mâle | 16 mm | 2311416 |
| G 3/4″ mâle | 18 mm | 2311518 |
| G 3/4″ mâle | 20 mm | 2311520 |
Bien choisir sa garniture
- Raccord : celui des piquages de la cuve, en filetage G mâle.
- Diamètre du tube : 13 ou 16 mm en 1/2″, 18 ou 20 mm en 3/4″.
- Longueur du tube : entraxe des deux piquages moins 15 mm.
- Fluide : liquide propre et non agressif. Pour un fluide corrosif ou une température plus élevée, voir nos autres garnitures de niveau.
Mise en service
- Vissez les deux robinets sur les piquages haut et bas de la cuve.
- Coupez le tube à la longueur (entraxe moins 15 mm) et montez-le entre les robinets avec les écrous de serrage.
- Ouvrez progressivement les robinets haut et bas, puis vérifiez l’absence de fuite aux joints.
Pour un niveau en lecture directe sur réservoir, voir aussi la jauge de niveau laiton.
Questions fréquentes
À quoi servent les deux robinets à pointeau ?
Ils isolent le tube de lecture de la cuve : on peut fermer les deux robinets pour nettoyer ou remplacer le tube sans vidanger la cuve.
Avec quels fluides utiliser la garniture L 135 ?
Des liquides propres et non agressifs, à basse pression et à température modérée : 10 bar maximum, de -10 °C à +90 °C. Pour un fluide corrosif, choisissez une garniture inox.
Comment choisir la taille ?
Prenez le raccord qui correspond aux piquages de la cuve (G 3/8″, 1/2″ ou 3/4″ mâle), puis le diamètre du tube de lecture : 13 ou 16 mm en 1/2″, 18 ou 20 mm en 3/4″.
