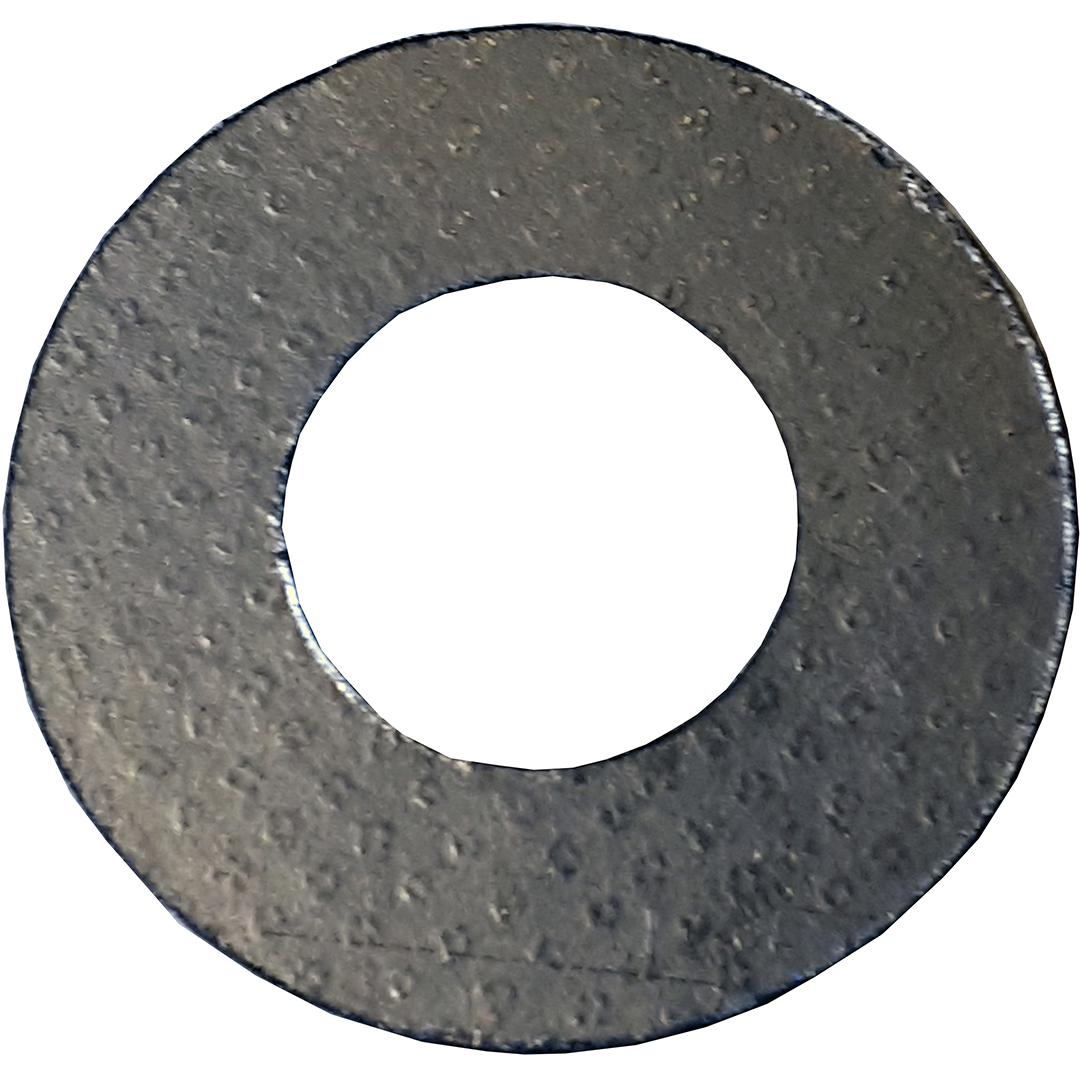

Joint de bride graphite JGRAF DN10 PN10 - vapeur surchauffée jusqu’à 550°C
Quand la vapeur dépasse 300°C, les joints fibres se carbonisent et les élastomères fondent. Le PTFE expansé tient jusqu’à 260°C, pas au-delà. Pour les réseaux vapeur haute pression, les chaudières industrielles et les circuits de surchauffe, il faut du graphite pur. Le joint JGRAF en graphite expansé noir tient 550°C en continu, résiste au fluage thermique et conserve son élasticité de récupération sur des cycles de température répétés.
Le DN10 PN10 référence JGRAF10 se monte entre brides plates ou à collerette selon ISO 7005-1, EN 1092-1 et DIN 2533. Épaisseur standard 2 mm. Dimensions intérieures alignées sur le passage hydraulique de la bride DN10 (17,2 mm extérieur tube), dimensions extérieures conformes au cercle de perçage normalisé.
Pourquoi le graphite noir sur vapeur haute pression
Le graphite expansé est obtenu par exfoliation de graphite naturel à haute température, puis compression sans liant. Densité comprise entre 1,0 et 1,2 g/cm³. Pureté carbone supérieure à 98%. Teneur en chlorures inférieure à 50 ppm, teneur en soufre inférieure à 1000 ppm - critique pour éviter la corrosion sous joint sur acier inoxydable austénitique.
Le matériau ne durcit pas avec le temps, contrairement aux joints fibres avec liant NBR ou SBR. Pas de relaxation prématurée. Le coefficient de fluage à chaud reste inférieur à 5% selon DIN 28090-2. Conductivité thermique élevée - environ 5 W/m·K - ce qui homogénéise la température sur toute la surface de contact et évite les points de fuite localisés.
| Caractéristique | Valeur JGRAF10 |
|---|---|
| Référence | JGRAF10 |
| Diamètre nominal | DN10 |
| Pression nominale | PN10 (compatible PN16, PN25, PN40) |
| Matériau | Graphite expansé noir pur |
| Densité | 1,0 à 1,2 g/cm³ |
| Pureté carbone | > 98% |
| Épaisseur | 2,0 mm |
| Température maxi continue | 550°C (vapeur) |
| Température mini | -200°C (cryogénie possible) |
| Norme bride | ISO 7005-1 / EN 1092-1 / DIN 2533 |
| Fluage à chaud (DIN 28090-2) | < 5% |
| Teneur chlorures | < 50 ppm |
| Conductivité thermique | ~ 5 W/m·K |
| Gamme disponible | DN10 à DN200 |
| Fluides compatibles | Vapeur saturée, vapeur surchauffée, eau surchauffée, huiles thermiques, hydrocarbures |
Plage de service et compatibilité chimique
Le graphite résiste à pratiquement tous les fluides industriels entre pH 0 et pH 14, à l’exception des oxydants forts (acide nitrique concentré, oléum, halogènes libres). Sur vapeur saturée à 10 bar (180°C), la durée de vie typique dépasse 5 ans en service continu. Sur vapeur surchauffée 40 bar / 450°C, comptez un remplacement systématique à chaque démontage de bride - le joint a travaillé, il ne reviendra pas à sa cote.
Compatible eau déminéralisée chaude des centrales, condensats acides, fluides caloporteurs type Therminol ou Marlotherm jusqu’à leurs limites thermiques propres. Sur les circuits hydrocarbures de raffinerie, le graphite est la référence depuis 40 ans.
Montage : la procédure compte autant que le joint
Un joint graphite mal posé fuit en 48 heures. Faces de brides propres, pas de rayures radiales de plus de 0,1 mm, planéité contrôlée au réglet. Centrage du joint sur le perçage - un joint excentré de 1 mm sur DN10 réduit la portée d’étanchéité de 15%.
Serrage en étoile, trois passes minimum : 30%, 60%, 100% du couple final. Pour DN10 PN10 avec boulons M12, le couple cible se situe autour de 40 à 50 N·m selon la lubrification des filets. Retouche du serrage après 24 heures de fonctionnement à température, puis vérification à 72 heures. Le tassement initial du graphite consomme environ 10% de l’épaisseur.
Ne jamais réutiliser un joint déposé. Le graphite a mémorisé l’empreinte des brides et ne se conformera pas à un nouveau couple de surfaces.
Applications terrain
Réseaux vapeur d’usines agroalimentaires, papeteries, raffineries. Sortie chaudière à tubes de fumée jusqu’à 25 bar. Boucles d’eau surchauffée 180°C en réseau de chaleur urbain. Soutirage de turbine vapeur. Lignes de désurchauffe. Process pharmaceutique vapeur pure SIP (avec qualification matière complémentaire). Raccordement vannes de purge, soupapes de sûreté, manchettes d’instrumentation DN10.
Questions frequentes
Le joint JGRAF DN10 PN10 tient-il sur des brides PN40 ?
Oui, le graphite supporte mécaniquement la classe PN40 (40 bar à 120°C, dérating à haute température). La référence JGRAF10 est dimensionnée sur le cercle de perçage DN10 - vérifiez que vos brides PN40 respectent bien les cotes EN 1092-1 pour ce diamètre. À pression supérieure à PN16, augmentez le couple de serrage en respectant la limite d’écrasement du graphite (60 MPa de contrainte surfacique).
Pourquoi remplacer systématiquement le joint à chaque démontage ?
Le graphite expansé est un matériau à déformation plastique. Après serrage, il a épousé les micro-défauts des faces de brides et perdu environ 10% d’épaisseur. Le remonter signifie repartir avec un joint déjà tassé, sans réserve de récupération élastique. Le risque de fuite à la prochaine montée en température est majeur. Un joint JGRAF10 neuf coûte quelques euros, une fuite vapeur en sortie chaudière coûte beaucoup plus.
Le graphite est-il compatible avec l’inox 316L sur vapeur ?
Oui à condition que la teneur en chlorures du joint soit inférieure à 50 ppm - c’est la spécification du JGRAF. Au-delà, sur austénitique chaud sous contrainte, risque de corrosion sous tension par chloruration. Pour vapeur pure pharmaceutique ou nucléaire, demandez la fiche matière avec analyse chlorures, fluorures et soufre certifiée par lot.
