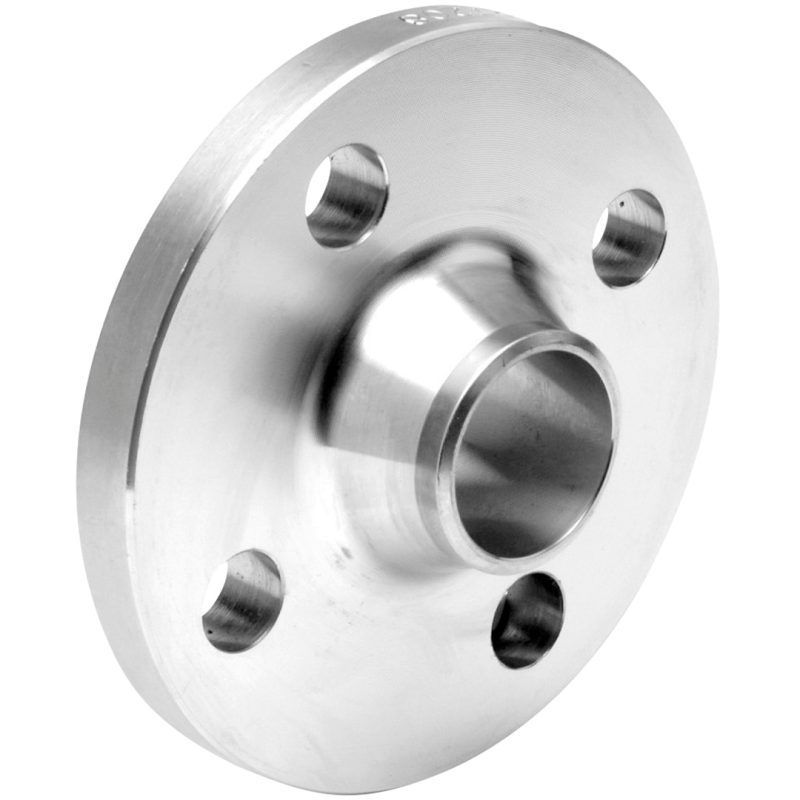

Bride à Collerette à Souder BW Inox 316L – Série 4WN20

Bride à collerette à souder BW inox 316L série 4WN20 : raccordement haute pression bout à bout

Quand une bride plate visse-écrou laisse fuir sous pression cyclique et que le carbone rouille au premier contact avec un fluide chloruré, il faut une bride collerette soudée en inox austénitique. La 4WN20 répond à ce cahier des charges. Corps en inox forgé F316L, type 11B Class 150 selon ASME B16.5, face surélevée RF, épaisseur schedule 40. Soudage bout à bout (Butt Weld) sur la tuyauterie amont : continuité métallurgique, pas de zone morte, pas de joint mécanique sur le raccord lui-même.

La collerette conique transfère progressivement les contraintes de la bride vers le tube. Resultat concret : tenue en fatigue largement supérieure à une bride slip-on ou à une bride plate, sur des réseaux soumis à pulsations, dilatations thermiques et vibrations. Plage de service de –29 °C à +450 °C, pression admissible 16 bars en PN20 / Class 150. L’inox 316L (0,03 % C max) limite la précipitation de carbures de chrome lors du soudage : pas de corrosion intergranulaire à craindre dans la zone affectée thermiquement.

Construction et caractéristiques métallurgiques

Forge à chaud de l’inox F316L, puis usinage de la face RF et du chanfrein de soudure. La face surélevée (hauteur ~1,6 mm pour les Class 150) concentre la pression de serrage sur le joint et améliore l’étanchéité avec joints spiralés, graphite expansé ou PTFE. Le chanfrein bout à bout est préparé selon ASME B16.25 : angle 37,5°, talon ~1,6 mm, prêt à souder TIG sans reprise.

Le 316L contient 2 à 3 % de molybdène. Cette addition fait la différence face aux ions chlorures, en eau de mer diluée, en saumure ou en milieux acides moyennement agressifs. Là où le 304L pique en quelques mois, le 316L tient. Certificat matière 3.1 EN 10204 disponible sur demande pour traçabilité réglementaire.

Spécifications techniques

Applications réelles sur le terrain

Cette bride se retrouve sur les collecteurs d’eau industrielle, les lignes de transfert chimique modérément agressives, les réseaux vapeur basse pression, les circuits de fluides caloporteurs et les installations d’eau potable. Sur une station de traitement où le fluide passe de 5 °C l’hiver à 60 °C en régénération, la collerette soudée encaisse le cycle thermique sans relaxation du joint, contrairement à un assemblage fileté.

En agroalimentaire et pharmaceutique, le 316L combiné à un certificat 3.1 permet la traçabilité complète exigée par les audits. En raffinage et pétrochimie, la Class 150 couvre les lignes utilités (azote, air instrument, eau de refroidissement). Pour les réseaux gaz techniques sous pression modérée, l’étanchéité sur face RF avec joint spiralé inox/graphite est la configuration standard.

Soudage et mise en œuvre

Procédé recommandé : TIG (GTAW) en passe de fond avec métal d’apport ER316L, puis remplissage TIG ou MIG. Gaz de protection argon 99,99 % côté torche, gaz inerte de purge côté envers pour éviter l’oxydation interne (le fameux « sucre » qui amorce la corrosion en service). Température maximale entre passes : 150 °C, pour préserver les propriétés du 316L.

Avant serrage des goujons, vérifier le parallélisme des deux brides en regard : tolérance pratique 0,4 mm sur le diamètre extérieur. Serrage au couple en croix, en 3 passes minimum (30 %, 60 %, 100 % du couple final). Joint adapté à la nature du fluide : graphite pour vapeur et hydrocarbures chauds, PTFE pour acides, spiralé inox/graphite en service sévère. Re-serrage à chaud après 24 h sur les lignes vapeur.

Pourquoi la collerette soudée plutôt qu’une autre bride ?

La slip-on coûte moins cher mais demande deux soudures d’angle et concentre les contraintes au pied de la bride. La bride plate (lap joint) impose un collet additionnel. La bride à visser est limitée aux petits diamètres et aux services non critiques. La collerette à souder bout à bout offre la meilleure tenue en pression-température cyclique, une géométrie radiographiable à 100 % et une perte de charge minimale puisque l’alésage suit exactement le diamètre intérieur du tube schedule 40.
