Mitigeur thermostatique collectif à brides JRG 34 — DN65 et DN80 (Thermador)

Le mitigeur thermostatique JRG34 à brides de Thermador est un appareil de régulation de température de l’eau chaude sanitaire en sortie de ballon, pour les installations collectives à haut débit. En DN65 et DN80 avec raccordement à brides PN16, il maintient en permanence une température de distribution constante quelle que soit la variation du débit ou de la pression. Associez-le à nos réducteurs de pression sanitaires pour un contrôle complet de votre installation ECS.

Avantages techniques

• Débits collectifs élevés : jusqu’à 28 800 l/h en DN65 et 45 000 l/h en DN80 pour une perte de charge de 1 bar — conçu pour les installations tertiaires à fort tirage simultané.
• Régulation thermostatique précise : la cartouche thermostatique compensée maintient la température de distribution à ±2°C de la consigne malgré les variations de débit et de pression du réseau.
• 4 plages de réglage disponibles : de 20-30°C à 45-65°C, couvrant tous les usages — douches collectives, lavabos, buanderies, cuisines professionnelles.
• Matériaux résistants à l’eau chaude chlorée : corps et tiroir en bronze traité, axe inox, sans joint EPDM susceptible de se dégrader à haute température.
• Retour bouclage intégré : le raccordement du bouclage sanitaire se fait directement sur le corps du mitigeur, simplifiant le schéma hydraulique et réduisant les coûts d’installation.
• Isolation thermique de série : l’emballage de transport sert d’isolation en exploitation (lambda = 0,033 W/mK), supprimant l’achat d’un coquillage séparé.

Applications et domaines d’emploi

Installation et réglage

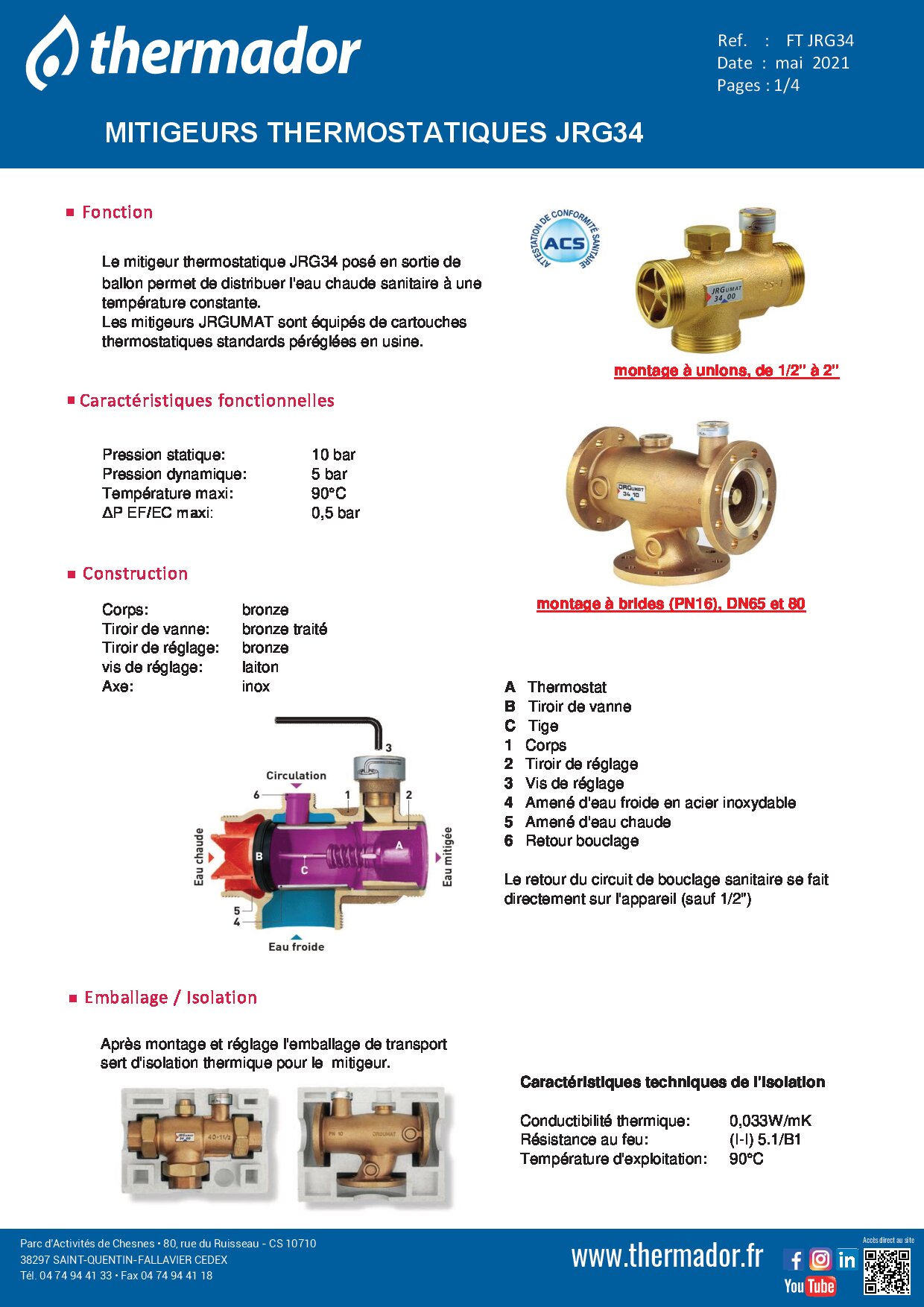

Le JRG34B s’installe en position horizontale ou verticale, en sortie directe du ballon de stockage. Le branchement hydraulique comporte trois raccordements : arrivée eau chaude (EC), arrivée eau froide (EF) et départ eau mitigée (EM), plus le retour de bouclage directement sur le corps de l’appareil.

La température de l’eau chaude doit être supérieure d’au moins 5°C à la température de consigne du mitigeur. Le réglage de la consigne s’effectue à l’aide de la clé de réglage fournie : environ 6°C par tour de clé en DN65 et 2°C par tour en DN80 — ce qui permet un réglage fin et progressif sans risque de dépassement.

Le différentiel de pression entre le circuit eau froide et le circuit eau chaude ne doit pas dépasser 0,5 bar. En cas de déséquilibre de réseau, l’installation d’un réducteur de pression côté eau froide est fortement recommandée. La jaquette isolante doit être remise en place après chaque intervention de réglage.

Questions fréquentes

Comment choisir entre DN65 et DN80 ?
Le dimensionnement se base sur le débit maximal simultané de l’installation. Le DN65 couvre jusqu’à 28 800 l/h (480 l/min), soit environ 200 à 250 points de puisage standard. Le DN80 monte à 45 000 l/h (750 l/min) et convient aux très grands établissements (hôtels >300 chambres, centres sportifs, grandes cuisines professionnelles). En cas de doute, un bilan de débit pointe du bureau d’études est nécessaire.

Quelle plage de réglage choisir pour la prévention de la Légionellose ?
Pour respecter simultanément la réglementation Légionellose (stockage ≥ 55°C, distribution ≤ 50°C) et la sécurité anti-brûlure, le plus courant est la plage +36/+53°C (JRG34B8048) réglée à 48°C, ou +45/+65°C (JRG34B6555 / JRG34B8055) réglée entre 48 et 52°C. Le choix dépend de la température réelle du réseau et des exigences du bureau de contrôle.

Le JRG34B nécessite-t-il un entretien régulier ?
Thermador recommande un contrôle annuel de la cartouche thermostatique : vérification de la température de sortie avec thermomètre de référence, et nettoyage du tamis si la pression différentielle a augmenté. La cartouche est remplaçable sans démontage des brides — ce qui limite les temps d’arrêt de l’installation lors des interventions.

Peut-on installer le JRG34B sur un réseau d’eau chaude industrielle (non sanitaire) ?
Non. Le JRG34B est homologué pour l’usage eau chaude sanitaire uniquement. Pour la régulation de fluides de process industriel, il convient de se tourner vers des vannes de régulation à corps bronze ou inox adaptées à la pression et à la nature du fluide concerné.

Mitigeur JRG34B Thermador — La référence pour la distribution ECS mitigée en collectif. DN65 / DN80, brides PN16, bronze. Débits jusqu’à 45 000 l/h, 4 plages de température, retour bouclage intégré.
