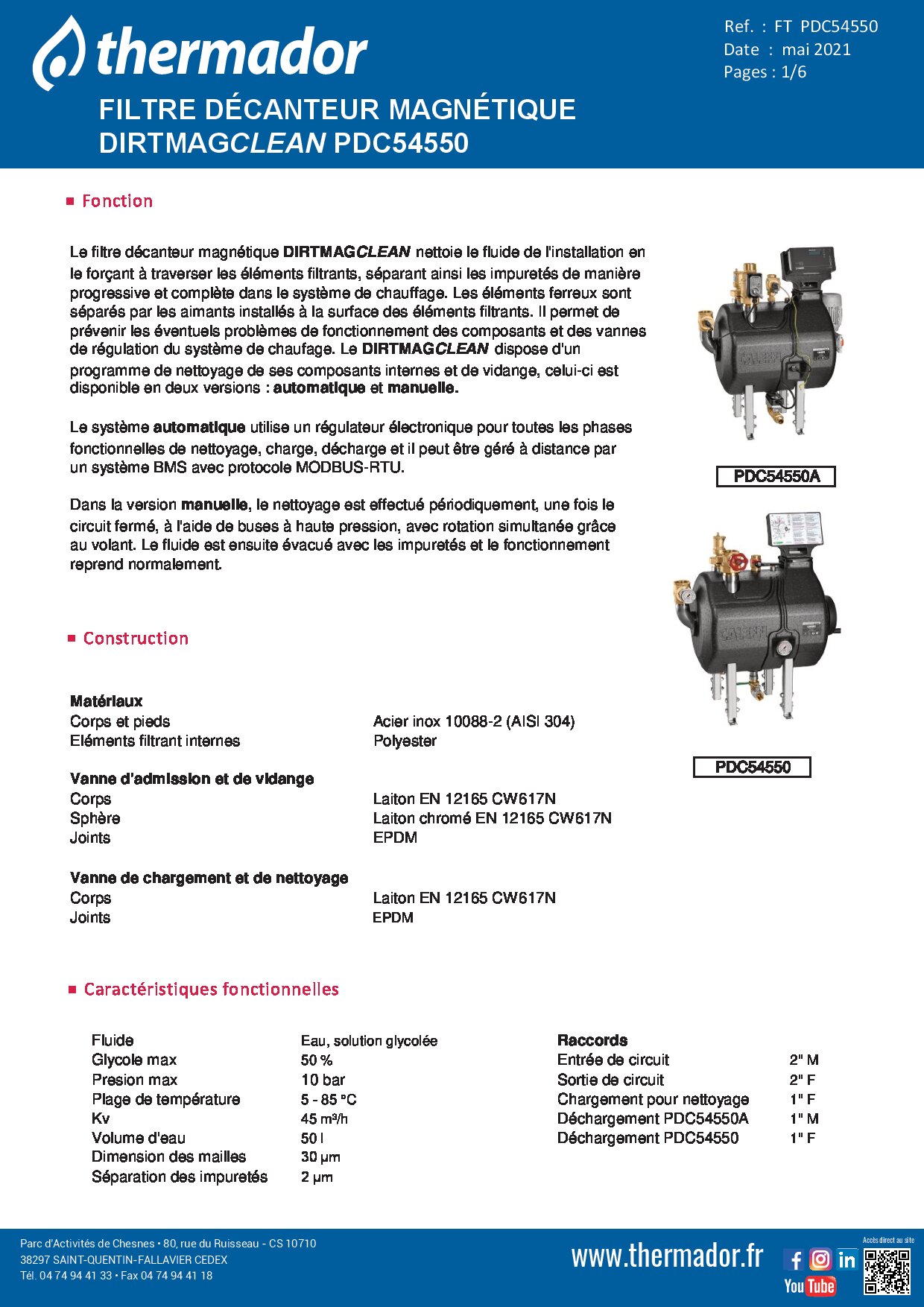

Le filtre décanteur magnétique DIRTMAGCLEAN Thermador (PDC54550) protège les installations de chauffage et de climatisation collectif en éliminant les particules ferrugineuses et les impuretés en suspension. Grâce à ses aimants permanents intégrés sur les éléments filtrants, il intercepte les dépôts de magnétite qui dégradent les échangeurs, les vannes de régulation et les circulateurs. Associez-le à nos clapets anti-retour et crépines pour une protection complète de l’installation.

Avantages techniques

• Double filtration magnétique + mécanique : les aimants permanents captent les oxydes ferreux (magnétite) tandis que le maillage à 30 µm retient les particules non magnétiques — combinaison efficace sur les circuits anciens fortement chargés.
• Corps inox 304 : résistance à la corrosion sur les circuits eau glycolée jusqu’à 50 % — aucun risque d’attaque du corps par les inhibiteurs de corrosion standards.
• Volume tampon de 50 L : favorise la décantation gravitaire des particules lourdes en plus de la filtration active — réduit la fréquence des cycles de nettoyage.
• Version automatique MODBUS-RTU : le régulateur PDC54550A gère les phases de nettoyage (charge, filtration, décharge) sans intervention humaine et s’intègre dans tout système BMS industriel via protocole MODBUS-RTU.
• Isolation PPE 50 mm de série : lambda = 0,037 W/mK — réduit les pertes thermiques et évite la condensation sur les installations de climatisation.
• Installation en by-pass : peut être installé en by-pass avec pompe dédiée, permettant l’entretien sans arrêt de l’installation principale.

Applications et domaines d’emploi

Installation et maintenance

Le DIRTMAGCLEAN s’installe en dérivation (by-pass) sur la canalisation principale, avec 2 vannes d’isolement DN50 et un clapet anti-retour sur la sortie. Le débit maximum conseillé est de 20 m³/h pour un raccord 2″ (Kv = 45 m³/h à perte de charge 1 bar). Le positionnement en by-pass permet la maintenance sans arrêt de l’installation.

Version manuelle (PDC54550) : le cycle de nettoyage s’effectue circuit fermé à l’aide de buses haute pression avec rotation simultanée du volant. Le fluide chargé en impuretés est ensuite évacué avant remise en service. Fréquence recommandée : au minimum une fois par an, ou dès que la perte de charge à travers le filtre augmente significativement.

Version automatique (PDC54550A) : alimentée en 230V AC, elle gère automatiquement les phases de charge, de filtration et de décharge selon un programme paramétrable. Le régulateur (IP42) pilote l’électrovanne (IP65) et le moteur (IP55, 0,18 kW) sans intervention manuelle. La communication MODBUS-RTU permet l’intégration dans le système de gestion technique du bâtiment (BMS/GTB).

Questions fréquentes

Quelle est la différence entre la version manuelle et automatique ?
La PDC54550 manuelle s’entretient manuellement avec un cycle de nettoyage périodique (buses haute pression + volant). La PDC54550A automatique dispose d’un régulateur électronique 230V qui gère le nettoyage sans intervention humaine, avec communication MODBUS-RTU vers le BMS. La version automatique est recommandée pour les installations difficiles d’accès ou nécessitant un entretien très régulier.

Le DIRTMAGCLEAN est-il compatible avec les circuits glycolés ?
Oui, dans la limite de 50 % de glycol (éthylène glycol ou propylène glycol). Le corps en inox 304 et les joints EPDM des vannes sont compatibles avec les glycols couramment utilisés en chauffage. Au-delà de 50 %, contacter le service technique Thermador pour vérification.

Peut-on l’installer sur une installation en fonctionnement ?
Oui. Le montage en by-pass permet l’installation sans vidange ni arrêt total du système. Il suffit de fermer les deux vannes d’isolement du by-pass pendant le montage. La mise en service progressive permet également de ne pas surcharger les éléments filtrants lors de la première mise en eau d’un circuit très chargé.

Quelle est la durée de vie des éléments filtrants en polyester ?
Les éléments filtrants polyester sont conçus pour durer plusieurs années avec un entretien régulier. Leur état doit être contrôlé lors de chaque cycle de nettoyage. Un remplacement s’impose si les mailles sont déformées ou colmatées de façon irréversible, ce qui se manifeste par une perte de charge anormalement élevée après nettoyage.

DIRTMAGCLEAN PDC54550 Thermador — Filtre décanteur magnétique 2″, inox 304, filtration 2 µm. Version manuelle ou automatique MODBUS. La protection de référence pour les circuits de chauffage et climatisation collectifs.
