Kit de réparation PTFE pour robinets à papillon JC FB 100-200 — Gamme industrielle
À partir de 100,41 € HT
Kit de maintenance PTFE pour robinets à papillon JC Valves série FB (DN80 à DN200). Garnitures étanches haute résistance pour fluides corrosifs, vapeur et procédés chimiques. Compatible avec les modèles FB 100/125/150/200, version standard ou renforcée TFM+GF. Idéal pour la rénov
Sélectionner votre référence
| Référence | DN | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|
| Référence: 9804608 | DN: DN100 | Prix: 104,59 € | Disponibilité: En stock | ||
| Référence: 9804609 | DN: DN125 | Prix: 133,24 € | _delai_expedition: En stock | ||
| Référence: 9804610 | DN: DN150 | Prix: 172,09 € | _delai_expedition: En stock | ||
| Référence: 9804611 | DN: DN200 | Prix: 245,00 € | _delai_expedition: En stock | ||
| Référence: 9804627 | DN: DN80 | Prix: 119,06 € | _delai_expedition: En stock | ||
| Référence: 9804628 | DN: DN100 | Prix: 176,48 € | _delai_expedition: En stock | ||
| Référence: 9804629 | DN: DN125 | Prix: 222,00 € | _delai_expedition: En stock | ||
| Référence: 9804630 | DN: DN150 | Prix: 259,00 € | _delai_expedition: En stock | ||
| Référence: 9804631 | DN: DN200 | Prix: 329,00 € | _delai_expedition: En stock | ||
| Référence: 9804645 | DN: DN50 | Prix: 107,09 € | _delai_expedition: En stock | ||
| Référence: 9804646 | DN: DN65 | Prix: 115,70 € | _delai_expedition: En stock | ||
| Référence: 9804647 | DN: DN80 | Prix: 138,80 € | _delai_expedition: En stock | ||
| Référence: 9804648 | DN: DN100 | Prix: 161,30 € | _delai_expedition: En stock | ||
| Référence: 9804649 | DN: DN125 | Prix: 240,00 € | _delai_expedition: En stock | ||
| Référence: 9804650 | DN: DN150 | Prix: 285,00 € | _delai_expedition: En stock | ||
| Référence: 9804651 | DN: DN200 | Prix: 519,00 € | _delai_expedition: Demander un devis | ||
| Référence: 9804660 | DN: DN15 | Prix: 100,41 € | _delai_expedition: En stock | ||
| Référence: 9804661 | DN: DN20 | Prix: 109,47 € | _delai_expedition: En stock | ||
| Référence: 9804662 | DN: DN25 | Prix: 118,12 € | _delai_expedition: En stock | ||
| Référence: 9804663 | DN: DN32 | Prix: 130,45 € | _delai_expedition: En stock | ||
| Référence: 9804664 | DN: DN40 | Prix: 149,56 € | _delai_expedition: En stock | ||
| Référence: 9804665 | DN: DN50 | Prix: 198,83 € | _delai_expedition: En stock | ||
| Référence: 9804666 | DN: DN65 | Prix: 215,00 € | _delai_expedition: En stock | ||
| Référence: 9804667 | DN: DN80 | Prix: 289,00 € | _delai_expedition: En stock | ||
| Référence: 9804668 | DN: DN100 | Prix: 336,00 € | _delai_expedition: En stock | ||
| Référence: 9804669 | DN: DN125 | Prix: 427,00 € | _delai_expedition: Demander un devis | ||
| Référence: 9804670 | DN: DN150 | Prix: 571,00 € | _delai_expedition: En stock | ||
| Référence: 9804671 | DN: DN200 | Prix: 925,00 € | _delai_expedition: Demander un devis | ||
| Référence: 9804708 | DN: DN100 | Prix: 104,59 € | _delai_expedition: Expédition sous 5 jours | ||
| Référence: 9804728 | DN: DN100 | Prix: 157,49 € | _delai_expedition: Demander un devis | ||
| Référence: 9804748 | DN: DN100 | Prix: 161,30 € | _delai_expedition: Demander un devis |
Les robinets à papillon industriels subissent une usure inévitable des éléments d’étanchéité, surtout en présence de fluides agressifs ou de cycles thermiques répétés. Ces kits de réparation PTFE pour la gamme JC FB 100-200 restaurent l’étanchéité d’origine sans remplacer l’intégralité du robinet, réduisant ainsi les coûts de maintenance. Conçus pour les robinets à papillon à usage intensif, ils s’adaptent aux applications vapeur, chimie et traitement des eaux.
Caractéristiques techniques
- Gamme compatible : JC Valves FB 100, FB 125, FB 150, FB 200
- Matériau principal : PTFE (polytétrafluoroéthylène) ou TFM+GF (PTFE renforcé fibre de verre)
- Température de service : -20°C à +200°C (selon version)
- Pression de service : jusqu’à 16 bar (selon DN et modèle)
- Compatibilité fluides : eau, vapeur, huiles, produits chimiques non oxydants, gaz neutres
- Normes : conforme aux exigences DIN 3202 et EN 593 pour les robinets à papillon
- Composition du kit : siège PTFE, joint torique, bague de centrage, éléments de fixation
- Variantes disponibles : 31 références couvrant les DN 80 à DN 200
| Caractéristique | Valeur |
|---|---|
| Matériau siège | PTFE ou TFM+GF (renforcé fibre de verre) |
| Plage de température | -20°C à +200°C (PTFE standard) / -20°C à +220°C (TFM+GF) |
| Pression maximale | 16 bar (selon DN et conditions de service) |
| Compatibilité raccordement | Brides PN10/16, centrage conforme DIN 3202 |
| Durée de vie estimée | 5 000 à 10 000 cycles (selon fluide et température) |
| Poids moyen du kit | 0,3 kg à 1,2 kg (selon DN) |
| Certifications | CE, conforme RoHS |
Applications industrielles
Ces kits de réparation PTFE sont spécifiquement conçus pour les environnements où la fiabilité et la résistance chimique sont critiques. Ils s’intègrent parfaitement dans les systèmes de robinetterie industrielle suivants :
- Traitement des eaux et stations d’épuration : remplacement des sièges usés sur les robinets à papillon contrôlant les flux d’eaux usées ou de réactifs chimiques (chlore, soude). Le PTFE résiste à la corrosion et évite les fuites dans les circuits sous pression.
- Industrie chimique et pétrochimie : maintenance des robinets exposés aux acides dilués, solvants ou hydrocarbures. La version TFM+GF offre une résistance mécanique accrue pour les fluides abrasifs.
- Réseaux vapeur et chauffage urbain : rénovation des robinets à papillon sur les lignes vapeur jusqu’à 180°C, où les joints traditionnels se dégradent rapidement. Le PTFE supporte les contraintes thermiques sans perdre ses propriétés d’étanchéité.
- Agroalimentaire et pharmacie : compatible avec les normes d’hygiène grâce à son inertie chimique. Utilisé pour les circuits de nettoyage CIP (Clean-In-Place) ou les fluides stériles.
- Air comprimé et gaz industriels : étanchéité des robinets sur les réseaux d’air comprimé ou de gaz neutres (azote, CO₂), où les variations de pression sollicitent fortement les joints.
Critères de sélection
Choisir le bon kit de réparation nécessite d’analyser plusieurs paramètres pour éviter les incompatibilités ou une durée de vie réduite :
- DN et modèle du robinet : vérifier la référence exacte du robinet à papillon JC Valves (FB 100, 125, 150 ou 200). Les kits ne sont pas interchangeables entre gammes.
- Type de fluide : le PTFE standard convient aux fluides non oxydants (eau, vapeur, huiles). Pour les acides forts (H₂SO₄ concentré) ou les solvants polaires, privilégier la version TFM+GF.
- Température et pression : la plage -20°C à +200°C couvre la plupart des applications, mais pour des températures supérieures (jusqu’à 220°C), sélectionner le kit TFM+GF. La pression maximale dépend du DN : 16 bar pour les DN ≤ 150, 10 bar pour le DN 200.
- Fréquence d’utilisation : pour les robinets à manœuvres fréquentes (> 10 cycles/jour), opter pour le TFM+GF qui résiste mieux à l’usure mécanique.
- Compatibilité avec les normes : les kits sont conformes aux exigences DIN 3202 pour les robinets à papillon. Pour les applications ATEX, vérifier que le robinet d’origine est certifié (le kit seul ne modifie pas la classification).
- Installation : s’assurer que l’opérateur dispose des outils adaptés (clés dynamométriques pour le serrage des brides) et d’un environnement propre pour éviter la contamination des surfaces d’étanchéité.
Installation et maintenance
Une installation incorrecte peut compromettre l’étanchéité et réduire la durée de vie du kit. Suivre ces recommandations :
- Préparation du robinet :
- Couper l’alimentation du fluide et purger la ligne pour éviter les risques de projection.
- Démonter le robinet et inspecter le corps : éliminer les dépôts de calcaire ou de corrosion avec une brosse métallique non abrasive. Vérifier l’absence de rayures sur les surfaces de contact du siège.
- Nettoyer les brides et les surfaces d’étanchéité avec un solvant adapté (alcool isopropylique pour les applications alimentaires).
- Montage du kit :
- Positionner le nouveau siège PTFE dans son logement en veillant à ce qu’il soit parfaitement centré. Pour les kits TFM+GF, respecter le sens de montage indiqué (la face renforcée doit être en contact avec le disque).
- Installer le joint torique et la bague de centrage en appliquant une fine couche de graisse silicone (pour les applications ≤ 150°C) ou de graisse PTFE (pour les températures supérieures).
- Remonter le disque et serrer les vis de fixation en croix, avec un couple contrôlé (se référer à la documentation JC Valves pour les valeurs exactes).
- Contrôles post-installation :
- Effectuer un test d’étanchéité à l’air ou à l’eau (pression de test = 1,1 × pression de service). Vérifier l’absence de fuites au niveau du siège et des brides.
- Pour les applications critiques (vapeur, produits toxiques), réaliser un test de pression hydraulique avec un manomètre étalonné.
- Noter la date d’installation et le type de kit dans le registre de maintenance du robinet.
- Maintenance préventive :
- Inspecter visuellement le siège tous les 6 mois pour détecter les signes d’usure (fissures, déformation).
- Remplacer systématiquement le joint torique lors de chaque intervention, même s’il semble intact.
- Pour les robinets en service continu, prévoir un remplacement préventif du kit tous les 3 à 5 ans selon les conditions d’utilisation.
FAQ technique
1. Peut-on utiliser ces kits sur d’autres marques de robinets à papillon ?
Non, ces kits sont spécifiquement conçus pour les robinets à papillon JC Valves série FB (FB 100 à FB 200). Les dimensions et la géométrie des sièges diffèrent selon les fabricants. Pour d’autres marques, il faut vérifier la compatibilité des cotes (diamètre du siège, épaisseur, type de fixation) ou se procurer un kit dédié. Par exemple, les robinets TTV ou les modèles à triple excentration nécessitent des kits spécifiques.
2. Quelle est la différence entre le PTFE standard et le TFM+GF ?
Le PTFE standard offre une excellente résistance chimique et un faible coefficient de frottement, idéal pour les fluides propres et les températures ≤ 200°C. Le TFM+GF (PTFE modifié avec fibre de verre) améliore la résistance mécanique et la stabilité dimensionnelle, ce qui le rend plus adapté aux :
- Fluides abrasifs (boues, particules en suspension).
- Températures jusqu’à 220°C.
- Applications avec cycles thermiques fréquents (chocs thermiques).
- Robinets manœuvrés manuellement avec des efforts de serrage élevés.
Le surcoût du TFM+GF est justifié pour les environnements sévères, mais pour les applications standard (eau, vapeur ≤ 180°C), le PTFE classique suffit.
3. Comment identifier le bon kit pour mon robinet JC Valves FB ?
Trois éléments sont indispensables pour sélectionner la bonne référence :
- Le DN du robinet : mesurer le diamètre nominal (DN 80, 100, 125, 150 ou 200) indiqué sur la plaque signalétique ou sur le corps du robinet.
- Le type de fluide et la température : choisir entre PTFE standard (≤ 200°C) ou TFM+GF (≥ 200°C ou fluides abrasifs).
- La référence exacte du robinet : les kits sont référencés par des numéros spécifiques (ex : 9804608 pour FB 100 PTFE). Si la plaque signalétique est illisible, contacter notre équipe technique avec une photo du robinet et des mesures précises du siège existant.
Exemple : pour un robinet JC Valves FB 150 utilisé en vapeur à 190°C, le kit adapté sera la référence 9804610 (TFM+GF). Pour un FB 100 en eau froide, la référence 9804608 (PTFE standard) conviendra.
Pour toute demande technique sur la compatibilité de ces kits avec vos robinets à papillon JC Valves, ou pour obtenir une assistance au montage, contactez notre équipe au 04 72 41 63 63 ou via notre formulaire en ligne. Nous pouvons également vous fournir des fiches de montage détaillées sur demande.
Voir aussi : Vannes.
| Référence | 9804608, 9804609, 9804610, 9804611, 9804627, 9804628, 9804629, 9804630, 9804631, 9804645, 9804646, 9804647, 9804648, 9804649, 9804650, 9804651, 9804660, 9804661, 9804662, 9804663, 9804664, 9804665, 9804666, 9804667, 9804668, 9804669, 9804670, 9804671, 9804708, 9804728, 9804748 |
|---|---|
| DN | DN100, DN200, DN150, DN125, DN80, DN65, DN50, DN40, DN32, DN25, DN20, DN15 |
Vous aimerez peut-être aussi…
Produits similaires

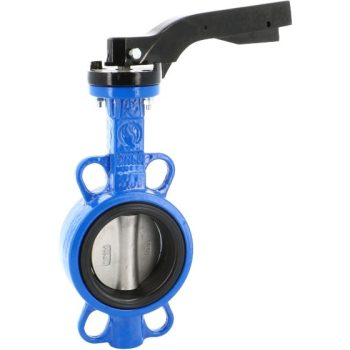

Robinet à Papillon Fonte/Inox/EPDM – Gamme Initiale à Oreilles Taraudées
