Description

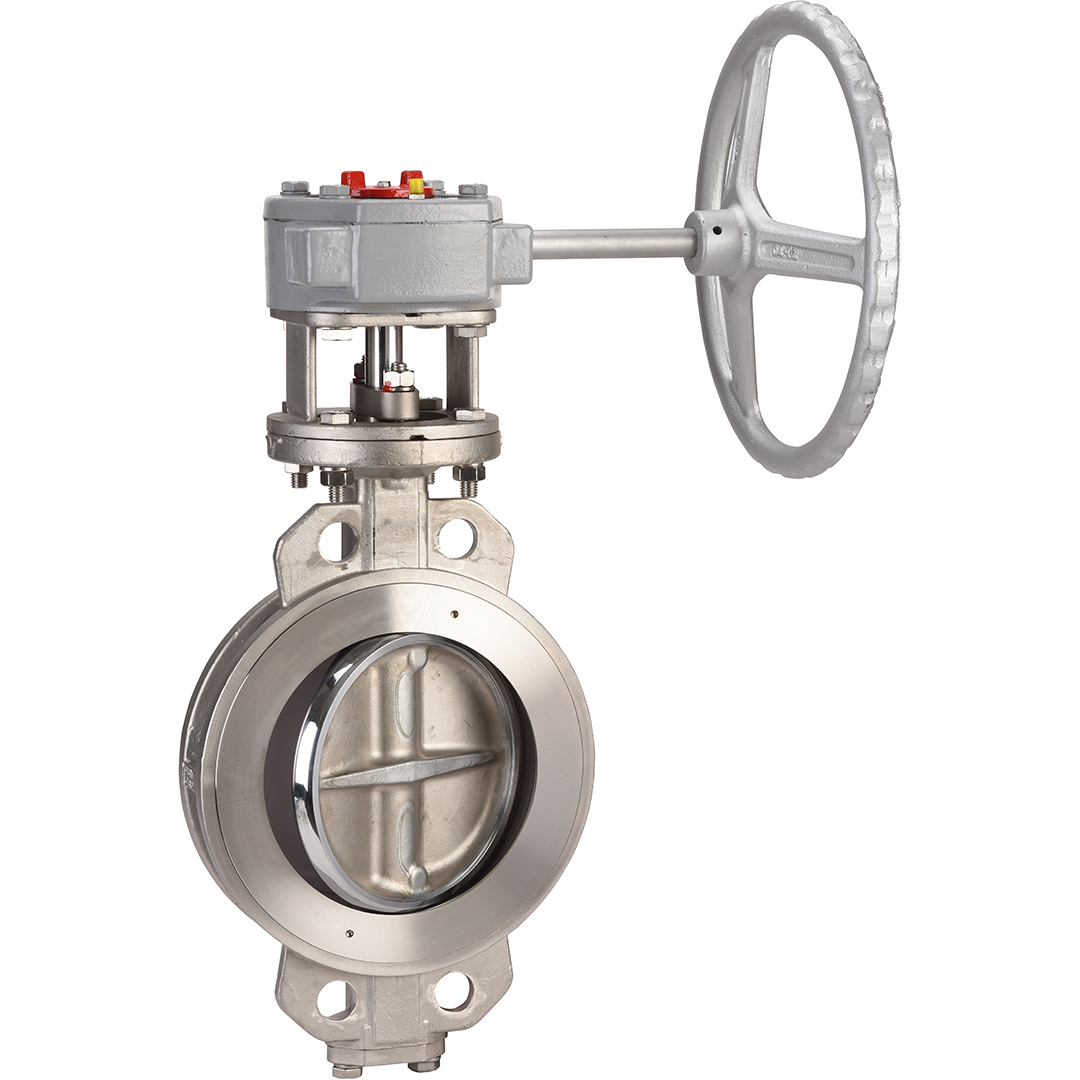

Le robinet à papillon haute pression série 1114 de Sferaco est une vanne double excentration Wafer, entièrement en inox, conçue pour les applications exigeantes en termes de pression et de température. Avec son corps et son papillon en inox, son siège en PTFE chargé à 15% de graphite et sa certification sécurité feu (Fire Safe), cette vanne répond aux contraintes des réseaux vapeur, du chauffage urbain et de la pétrochimie. Compatible PN16/PN25, elle s’installe entre brides de DN50 à DN600. Découvrez aussi notre gamme de robinets à papillon, de vannes industrielles haute pression et de robinets à boisseau sphérique pour toutes applications.
Caractéristiques techniques
Données issues de la fiche technique Sferaco série 1114 et du manuel IOM double offset PN16/PN25.
| Caractéristique | Valeur |
|---|---|
| Type | Double excentration (double offset) Wafer — entre brides |
| Corps | Inox (construction entièrement inoxydable) |
| Papillon / Disque | Inox |
| Siège / Étanchéité | PTFE chargé à 15% de graphite |
| Étanchéité axe | PTFE-graphite (presse-étoupe) |
| Gamme de DN | DN50 à DN600 |
| Pression nominale | PN16 / PN25 |
| Température maximale | +210 °C (siège PTFE graphite) |
| Raccordement brides | PN16/PN25 (EN 1092-1) |
| Certification sécurité feu | Fire Safe |
| Motorisable | Oui — platine ISO 5211 compatible actionneurs pneumatiques et électriques |
| Applications principales | Vapeur, chauffage urbain, pétrochimie, constructions navales |
Applications et domaines d’emploi
La série 1114 est spécifiquement conçue pour les fluides et conditions d’exploitation suivants :
- Vapeur (steam) : réseaux vapeur basse et moyenne pression jusqu’à +210 °C, centrales thermiques, process industriels
- Chauffage urbain : réseaux de chaleur haute température, sous-stations de chauffage district
- Pétrochimie et chimie : fluides hydrocarbures, produits chimiques agressifs compatibles inox et PTFE
- Constructions navales : applications marines, eau de mer chaude, circuits refroidissement moteurs
- Huiles thermiques et fluides caloporteurs : circuits haute température dans l’industrie du papier, agro-alimentaire (stérilisation), verrerie
- Applications sous contrainte de sécurité incendie : la certification Fire Safe garantit l’étanchéité maintenue en cas d’exposition au feu
Critère de sélection PN : pour des pressions de service jusqu’à 16 bar, les brides PN16 suffisent. Au-delà ou pour une marge de sécurité élevée, privilégier le montage entre brides PN25. La double excentration assure une ouverture sans contact papillon/siège lors de la manœuvre, éliminant les phénomènes d’usure prématurée que l’on observe sur les vannes concentriques.
Installation et maintenance
Le montage Wafer double excentration nécessite un alignement précis entre brides PN16 ou PN25 selon EN 1092-1. Le principe de double excentration dégage instantanément le papillon du siège à l’ouverture, ce qui réduit le couple de manœuvre et élimine l’usure du siège en service normal.
Température de service : le matériau d’étanchéité PTFE-graphite supporte en continu jusqu’à +210 °C. Pour des cycles thermiques importants, prévoir une bride de compensation et vérifier la dilatation de la tuyauterie.
Sécurité feu : en cas d’incendie, la conception Fire Safe maintient l’étanchéité de la vanne même si le siège PTFE est détruit thermiquement, grâce à la géométrie métallique de secours du corps inox. Cette disposition est conforme aux exigences des normes API 607 et ISO 10497.
Automatisation : la platine ISO 5211 permet le montage d’un quart de tour pneumatique ou électrique. Vérifier le couple nécessaire (croissant avec DN et PN) auprès du constructeur d’actionneur avant sélection.
Questions fréquentes
Quelle est la différence entre la série 1114 PN25 et un robinet papillon concentrique standard ?
La série 1114 est à double excentration : l’axe du papillon est décalé deux fois par rapport au plan de joint et au centre de la conduite. À l’ouverture, le papillon se dégage immédiatement du siège sans frottement, ce qui réduit drastiquement l’usure et permet de travailler à hautes températures et pressions élevées (jusqu’à PN25 et +210 °C) là où un concentrique avec manchette EPDM serait hors limites.
La série 1114 est-elle certifiée Fire Safe ?
Oui. La conception intègre un siège de sécurité métallique qui prend le relais en cas de destruction thermique du siège PTFE. Cette certification est particulièrement requise dans les applications pétrochimiques et en zone nécessitant une sécurité feu, où les réseaux vapeur doivent rester contrôlables en cas d’incendie. Un certificat de conformité est disponible sur demande.
Peut-on utiliser la série 1114 pour de la vapeur saturée ?
La série 1114 est conçue pour les réseaux vapeur avec son siège PTFE chargé graphite résistant jusqu’à +210 °C. Pour la vapeur saturée, vérifier que la pression de service reste inférieure à PN25. Au-delà de ces limites ou pour de la vapeur surchauffée haute pression, consulter notre service technique pour une solution adaptée.
Quelles sont les normes applicables pour les brides de raccordement ?
La série 1114 est conçue pour un montage entre brides selon EN 1092-1 (PN16/PN25). La géométrie Wafer avec oreilles de centrage permet l’alignement entre toute paire de brides standard conforme à la norme.
La série 1114 est la référence Sferaco pour les applications haute température et haute pression (vapeur, chauffage urbain, pétrochimie) nécessitant une vanne Wafer entièrement inox avec siège PTFE-graphite, certification Fire Safe et motorisation ISO 5211. DN50 à DN600, PN25 — construite pour les environnements industriels les plus exigeants.
Télécharger la fiche technique Sferaco série 1114 double excentration PN25 (PDF)
