Réducteur Basse Pression ELITE Inox ATEX

Réducteur Basse Pression ELITE Inox ATEX – Série LPRV

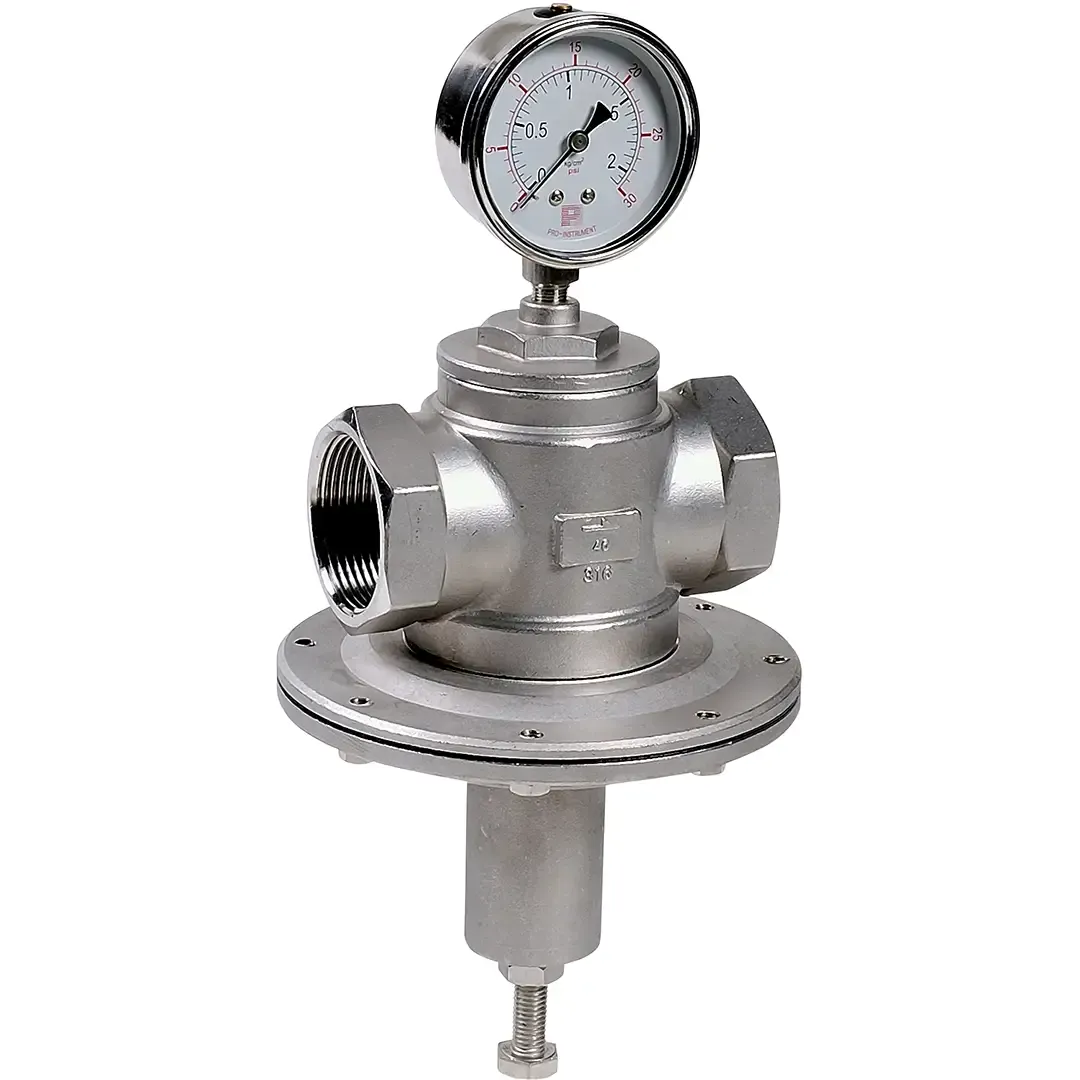

Le réducteur de pression LPRV Elite inox est destiné à la fonction d’abaissement de la pression des fluides tels que l’eau, l’air, les liquides non chargés et les gaz compatibles. Fabriqué en inox CF8M (1.4408), ce réducteur utilise une technologie à piston à action directe avec étanchéité en FPM pour garantir une régulation précise et fiable dans les environnements industriels exigeants.

Caractéristiques Techniques

• Type : Réducteur de pression à piston à action directe
• Série : LPRV Elite
• Matériau du corps : Inox CF8M (1.4408)
• Étanchéité : FPM
• Raccordement : Taraudé G (BSP femelle)
• Plage de réglage aval : 0,2 à 1,5 bar
• Pression de service (PS) : 10 bar
• Température de service (TS) : -15°C à +80°C
• Écartement face à face : 285 mm
• Coefficient de débit Kv : 2,10 m³/h

Applications Recommandées

• Systèmes d’eau industrielle
• Installations d’air comprimé
• Systèmes hydrauliques transportant des fluides propres
• Applications nécessitant une basse pression contrôlée

Avantages Clés

• Régulation précise grâce au réglage par vis et lecture directe via le manomètre intégré
• Construction robuste en inox pour une résistance maximale à la corrosion
• Homologation ATEX II, 2 G/D pour utilisation en zones explosives (zones 1, 21, 2 et 22)
• Conception unidirectionnelle avec flèche indiquant le sens de passage du fluide
• Idéal pour les applications à basse pression (0,2 à 1,5 bar)

Installation

• Nécessite un filtre en amont pour protéger le mécanisme de régulation
• Prévoir une longueur de tranquillisation en aval d’au moins 5 x DN (10 x DN recommandé). Pour les installations en haute pression, complétez votre circuit avec un déverseur inox ELITE pour protection et stabilisation de pression amont
• Sélection du diamètre à effectuer selon les abaques et formules de calcul (voir fiche technique)

Note importante : Le réducteur LPRV convient uniquement pour les fluides propres exempts de particules. Le diamètre du réducteur ne doit pas nécessairement correspondre à celui de la tuyauterie.
