Réducteur de pression industriel : critères de sélection et mise en œuvre

Pourquoi la pression amont est rarement stable sur un réseau industriel

Sur un réseau industriel ou tertiaire, la pression en sortie de compteur ou de groupe de surpression varie selon l’heure, la charge et la configuration du réseau. Des pointes à 8–12 bar ne sont pas rares dans les bâtiments collectifs ou les process de fabrication. Au-delà de 4–6 bar selon les applications, la conséquence directe est une usure accélérée des joints, des clapets et des robinetteries en ligne, des fuites difficiles à localiser, et un risque de coup de bélier à chaque fermeture rapide de vanne. Le réducteur de pression est le composant qui protège l’ensemble du réseau aval en maintenant une pression stabilisée, quelle que soit la fluctuation en amont. Mal sélectionné, il crée autant de problèmes qu’il en résout — oscillations, bruit, décrochage à faible débit. Ce guide s’adresse aux bureaux d’études, responsables maintenance et installateurs professionnels qui dimensionnent des réseaux en milieu industriel ou tertiaire.

Fonctionnement et typologies

Un réducteur de pression est un régulateur à action directe (membrane + ressort) ou à pilote (deux étages de régulation). Le principe est identique dans les deux cas : la pression aval agit en contre-réaction sur un clapet calibré par un ressort réglable, qui s’ouvre ou se ferme pour maintenir la consigne aval.

• Détendeur à membrane directe : compact, économique, adapté aux débits modérés (jusqu’à DN50). Plage de réglage typique 1,5–6 bar. Convient aux réseaux eau froide, eau chaude sanitaire, vapeur basse pression.
• Réducteur à pilote : deux étages de régulation, stabilité supérieure aux grands débits (DN65 et au-delà), écart de régulation ±0,1 bar. Recommandé pour les process exigeant une précision de consigne ou des débits variables importants.
• Réducteur combiné (filtre + détendeur + clapet anti-retour) : version intégrée pour installations sanitaires et chauffage tertiaire — gain d’encombrement, mais maintenance plus contraignante.

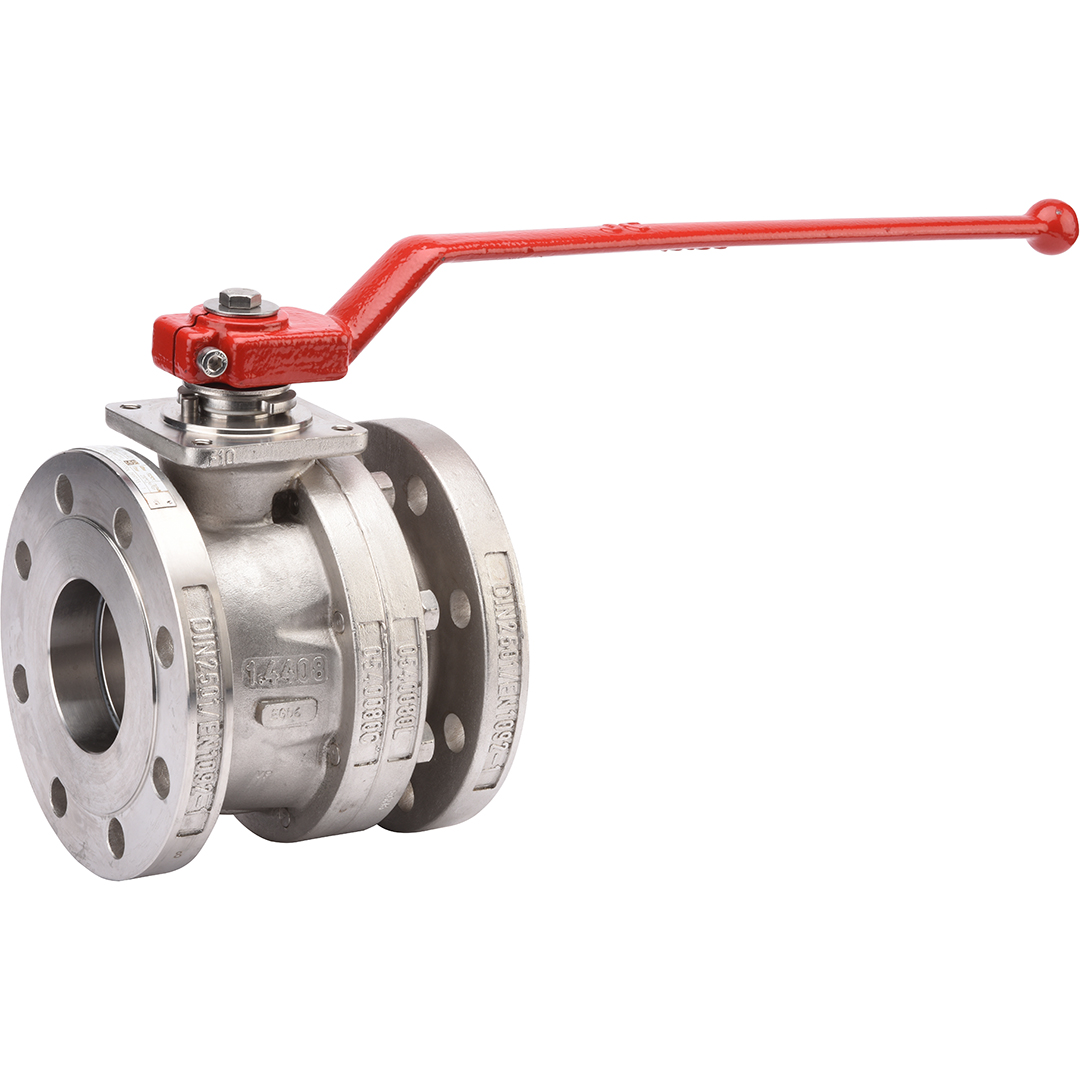

Pour les applications sous pression élevée nécessitant également un isolement fiable, une vanne à sphère inox PN40 pour applications sous pression complète utilement l’équipement amont du réducteur.

Les six critères de sélection à ne pas confondre

1. Pression amont (P1) et rapport de détente

La pression amont maximale doit être inférieure à la PS du réducteur (généralement 25 bar sur les gammes standard). Le rapport de détente P1/P2 ne doit pas dépasser 10:1 en une seule étape — au-delà, un réducteur bi-étagé ou deux appareils en série s’imposent pour éviter l’érosion du siège par cavitation.

2. Pression aval (P2) et plage de réglage

La consigne aval doit se situer dans la plage de réglage du ressort installé. Chaque ressort couvre une plage de réglage limitée (ex : 1,5–4 bar, 3–8 bar). Vérifier que la pression minimale réseau sera toujours ≥ P2 + 0,5 bar pour assurer la charge différentielle nécessaire à la régulation.

3. Débit nominal et coefficient Kv

Le débit maximal du réseau aval détermine le Kv requis du réducteur. Un surdimensionnement Kv crée de l’instabilité à faible ouverture (chasse de membrane) ; un sous-dimensionnement génère une chute de pression non compensée. La relation est : Q (m³/h) = Kv × √(ΔP). Pour un réseau 30 m³/h avec ΔP = 4 bar, le Kv minimum est 15 m³/h/√bar.

4. DN de raccordement

Le DN du réducteur doit correspondre au DN de la canalisation — il n’est jamais recommandé de réduire le DN pour économiser sur l’appareil. Un réducteur sous-dimensionné en DN augmente la vitesse de passage, accentue l’usure du siège et génère un bruit d’écoulement caractéristique. Gamme standard : DN15 à DN100 sur membranes directes, jusqu’à DN200 et au-delà sur appareils à pilote.

5. Fluide et température

Eau froide, eau chaude sanitaire (60°C maxi sur la plupart des versions), eau glycolée, vapeur basse pression, gaz inerte — chaque fluide impose un matériau de siège et de membrane adapté. EPDM pour l’eau potable et les fluides neutres jusqu’à 90°C, FPM/FKM pour les huiles et fluides légèrement agressifs, PTFE pour les fluides chimiques. La température fluide conditionne aussi la durée de vie du ressort.

6. Matériaux du corps

La sélection du raccordement aval doit tenir compte des brides existantes — les dimensions normalisées EN 1092-1 sont à vérifier pour une bride plate acier forgé PN10/40 compatible avec le corps du réducteur.

Erreurs courantes et comment les éviter

• Installer le réducteur sans filtre amont : les particules solides (calamine, dépôts oxydes) érodent le siège en quelques mois. Un filtre Y maillage 100–200 µm est obligatoire en amont.
• Négliger le manomètre aval : sans indication de pression aval, toute dérive de réglage passe inaperçue. Prévoir deux manomètres (amont et aval) lors du montage.
• Monter en position verticale sans vérification : la plupart des réducteurs à membrane peuvent être montés dans n’importe quel plan, mais certains modèles exigent que la membrane soit en position verticale (ressort vers le bas). Consulter la notice.
• Surdimensionner la consigne P2 : régler P2 au maximum de la plage pour “avoir de la marge” génère de l’instabilité. Régler toujours à la pression minimale nécessaire au réseau aval.
• Oublier le by-pass : sur tout réseau industriel en production continue, un by-pass avec vanne d’isolement amont/aval et vanne de by-pass permet la maintenance du réducteur sans arrêt de production.

Mise en œuvre : points de vigilance à l’installation

La séquence d’installation recommandée sur un poste de détente complet est la suivante :

1. Vanne d’isolement amont (coupure) + clapet anti-retour industriel adapté au circuit si le réseau présente un risque de retour de fluide
2. Filtre Y nettoyable, maillage 100–200 µm, avec robinet de purge
3. Manomètre amont (P1)
4. Réducteur de pression — sens de passage repéré par flèche sur le corps
5. Manomètre aval (P2)
6. Soupape de sécurité tarée à P2 + 10 % (obligatoire pour circuits fermés sous PED)
7. Vanne d’isolement aval

Le premier réglage s’effectue à débit nul : dévisser la vis de réglage au minimum, puis augmenter progressivement jusqu’à la consigne lue sur le manomètre aval. Vérifier ensuite la stabilité à débit nominal et à débit minimal (≤ 10 % du débit nominal) — c’est à faible débit que l’instabilité apparaît en premier.

Cadre normatif

NF EN 1567 : 2000 + A1 : 2006 — Robinetterie sanitaire. Réducteurs de pression combinés ou non pour eau. Spécifie les exigences de performance, d’étanchéité et d’essai pour les appareils desservant des installations sanitaires jusqu’à 16 bar. Applicable aux corps laiton et bronze pour eau froide et chaude.

Directive PED 2014/68/UE — Au-delà des seuils DN × PN, le réducteur entre dans le périmètre de la directive Équipements sous Pression. Catégorie I (module A) pour la majorité des réducteurs DN ≤ 100 sur fluides du groupe 2 (eau, vapeur non saturée). Catégorie II ou III pour les fluides du groupe 1 (vapeur > 110°C, fluides inflammables) selon le produit PS × V. Le marquage CE et la documentation technique (DT) sont obligatoires dès la catégorie I.

Questions fréquentes

Conclusion

Le réducteur de pression est un composant de sécurité, pas un simple accessoire de robinetterie. Trois critères structurent systématiquement la sélection : le débit nominal (Kv et DN), le rapport de détente P1/P2, et la compatibilité fluide-matériau. Un poste de détente correctement équipé — filtre amont, manomètres, soupape de sécurité, by-pass — contribue à réduire sensiblement les interventions de maintenance sur la durée de vie de l’installation. Pour une vue d’ensemble des vannes d’isolement à associer au poste de détente, voir notre comparatif des vannes d’isolement pour compléter votre installation.
