Directive ATEX 2014/34/UE et robinetterie industrielle : ce que doit vérifier l’acheteur B2B

Un responsable maintenance reçoit une offre pour des vannes à billes devant équiper un circuit de solvants en zone 1. Le fournisseur garantit une « conformité ATEX ». Mais conformité à quoi exactement ? Zone 1 ou zone 2 ? Groupe IIA, IIB ou IIC ? Catégorie 2G ou 3G ? Sans réponse précise à ces questions, la vanne peut être légalement conforme sur le papier et totalement inadaptée à l’application réelle — avec des conséquences qui vont du refus à l’inspection jusqu’à l’accident industriel grave.

La directive 2014/34/UE (dite directive ATEX produits) impose des exigences précises aux fabricants d’équipements destinés aux atmosphères explosibles. Mais elle ne dispense pas l’acheteur de sa responsabilité dans la sélection et la mise en service. Ce guide vous donne les clés pour lire un marquage ATEX, identifier les exigences selon votre zone, et poser les bonnes questions à votre fournisseur de robinetterie.

Atmosphères explosibles et classification des zones : le point de départ

La directive 2014/34/UE concerne les équipements destinés à être utilisés dans des atmosphères potentiellement explosibles — gaz, vapeurs, brouillards ou poussières inflammables. Avant de sélectionner une vanne, l’acheteur doit connaître la classification de zone établie par le responsable de l’installation, conformément à la directive 1999/92/CE (directive ATEX utilisateurs).

Zones gaz (série G)

• Zone 0 : atmosphère explosive présente en permanence ou pendant de longues périodes.
• Zone 1 : atmosphère explosive susceptible de se former occasionnellement en fonctionnement normal.
• Zone 2 : atmosphère explosive peu probable en fonctionnement normal, et de courte durée si elle se forme.

Zones poussières (série D)

• Zone 20 : nuage de poussières inflammables présent en permanence.
• Zone 21 : nuage présent occasionnellement en fonctionnement normal.
• Zone 22 : nuage peu probable ou de courte durée.

À chaque zone correspond une catégorie d’équipement requise. C’est le premier filtre à appliquer lors de la sélection d’une vanne, d’une électrovanne ou d’un actionneur.

Quels équipements de robinetterie sont concernés par la directive 2014/34/UE ?

La directive s’applique à tous les équipements et systèmes de protection destinés à fonctionner en atmosphère explosible — à l’exception des équipements dont le risque est exclusivement lié à leur propre présence (bouteilles de gaz sous pression, par exemple).

En robinetterie industrielle, les équipements concernés sont notamment :

• Vannes manuelles à sphère, papillon, opercule, guillotine — si elles présentent une source d’ignition potentielle (étincelles par frottement, charges électrostatiques).
• Électrovannes ATEX : le bobinage électrique constitue une source d’ignition évidente — classées ATEX obligatoire en zones 0, 1, 2 et équivalents poussières.
• Actionneurs pneumatiques et électriques montés sur vanne : l’actionneur est certifié ATEX indépendamment de la vanne.
• Clapets anti-retour en ligne sur circuits inflammables : concernés si le clapet est lui-même source potentielle d’étincelle (choc métallique). Voir notre guide sur le clapet anti-retour industriel : choisir le bon type pour votre circuit.

Important : une vanne manuelle standard en inox 316L n’est pas automatiquement ATEX. La conformité dépend de l’évaluation des sources d’ignition potentielles réalisée par le fabricant, documentée dans le dossier technique et attestée par l’organisme notifié si requis.

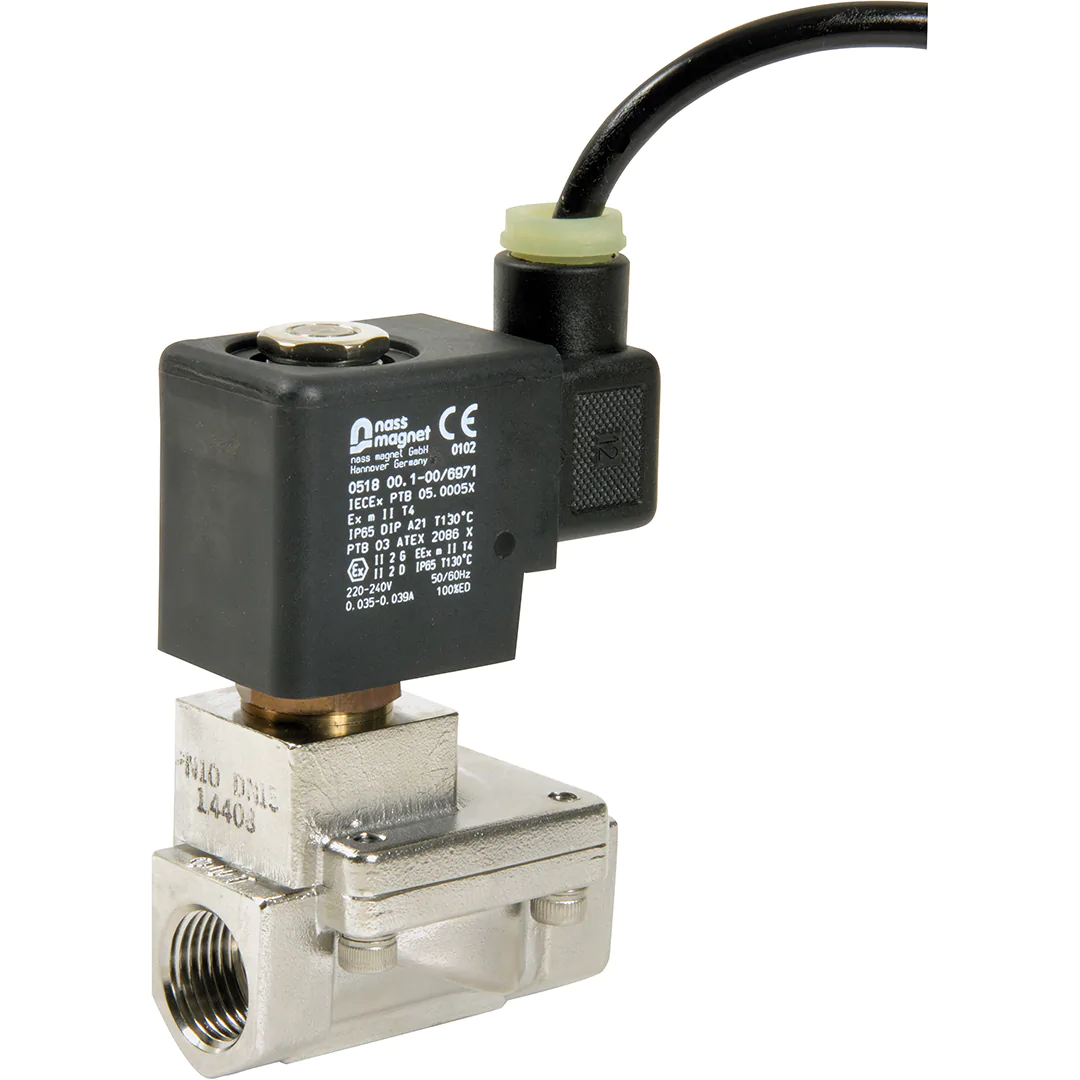

Pour les électrovannes pour environnements à risque d’explosion, la certification ATEX porte à la fois sur la bobine et sur le corps de vanne — vérifier que les deux parties sont certifiées ensemble.

Décrypter le marquage ATEX sur une vanne : lecture ligne par ligne

Le marquage ATEX réglementaire suit un format normalisé défini par la directive 2014/34/UE. Voici comment le lire sur une plaque signalétique ou une fiche technique.

Exemple de marquage complet : II 2G Ex d IIB T4 Gb

• II = industrie de surface
• 2G = catégorie 2, gaz → utilisable en zone 1 et zone 2
• Ex d = enveloppe antidéflagrante
• IIB = groupe gaz (hydrogène exclu — groupe IIC requis pour H₂)
• T4 = température de surface max 135 °C
• Gb = niveau de protection pour gaz, zone 1

Un équipement catégorie 2G peut être utilisé en zone 1 et zone 2. Un équipement catégorie 3G ne peut être utilisé qu’en zone 2. Un équipement catégorie 1G couvre les zones 0, 1 et 2 — et est requis en zone 0.

Critères de sélection d’une vanne conforme ATEX : checklist acheteur

La sélection technique d’une vanne en milieu dangereux ne se limite pas au DN et au PN. Voici les 6 points à valider systématiquement :

1. Zone ATEX de l’installation → détermine la catégorie minimale requise (1G, 2G, 3G ou équivalent D).
2. Groupe de gaz → IIA (propane), IIB (éthylène), IIC (hydrogène, acétylène) — le groupe du gaz présent doit être couvert par le groupe de l’équipement.
3. Classe de température → température d’auto-inflammation du fluide doit être supérieure à la classe T de la vanne (T1=450°C, T2=300°C, T3=200°C, T4=135°C, T5=100°C, T6=85°C).
4. Matériaux antistatiques → les joints et garnitures PTFE doivent être conducteurs ou dissipateurs (PTFE antistatique) pour éviter les charges électrostatiques.
5. Documentation technique → demander la Déclaration de Conformité UE (DoC), le certificat de l’organisme notifié (pour cat. 1 et 2) et la notice d’utilisation spécifique ATEX.
6. Actionneur séparé → vérifier que l’actionneur porte son propre marquage ATEX compatible avec la zone — la certification ne se transfère pas de la vanne à l’actionneur.

Les différents types de vannes (sphérique, papillon, opercule) ne présentent pas les mêmes sources d’ignition potentielles — une vanne papillon industrielle avec disque métallique peut générer des étincelles par frottement, ce qui influence le mode de protection requis.

Certaines applications ATEX cumulent des contraintes PED : pour les circuits de gaz sous pression en zone explosive, le tampon gaz industriel doit lui aussi répondre aux deux directives simultanément.

Erreurs courantes à l’achat et en exploitation ATEX

La majorité des non-conformités constatées lors des inspections ATEX en robinetterie proviennent de 4 erreurs récurrentes :

1. Confondre « compatible ATEX » et « certifié ATEX »

Un fournisseur peut mentionner qu’une vanne est « utilisable en zone ATEX » sans que l’équipement porte de marquage Ex réglementaire. La conformité à la directive 2014/34/UE exige un marquage Ex sur la plaque signalétique, une Déclaration de Conformité UE et, pour les catégories 1 et 2, un certificat d’examen de type délivré par un organisme notifié (Ineris, TÜV, etc.).

2. Sous-dimensionner la catégorie

Utiliser un équipement catégorie 3G (zone 2 uniquement) en zone 1 est une faute réglementaire. La classification de zone est établie par l’exploitant — si elle évolue (nouvelle substance, process modifié), les équipements en place doivent être réévalués.

3. Négliger le groupe de gaz

Un équipement certifié IIB ne couvre pas l’hydrogène (groupe IIC). Valider le groupe de gaz est aussi critique que la catégorie.

4. Ignorer la maintenance en zone ATEX

Toute intervention sur une vanne ATEX (remplacement de joint, modification d’actionneur) peut remettre en cause la certification si elle n’est pas réalisée selon la notice d’utilisation ATEX et documentée. La conformité ATEX se maintient dans la durée — pas seulement à la mise en service.

Cadre normatif de référence

Les textes applicables en robinetterie ATEX forment un ensemble cohérent :

• Directive 2014/34/UE (ATEX produits) — équipements et systèmes de protection destinés aux atmosphères explosibles. Transposée en droit français par le décret 2015-799.
• Directive 1999/92/CE (ATEX utilisateurs) — obligations de l’exploitant : classement des zones, Document de Protection contre les Explosions (DRPCE), formation des travailleurs.
• EN ISO 80079-36 — exigences générales (conception, construction, essais) pour les équipements non électriques en atmosphère explosible — remplace l’ancienne EN 13463-1, retirée depuis novembre 2019.
• EN ISO 80079-37 — modes de protection des équipements non électriques : sécurité de construction « c », maîtrise de la source d’inflammation « b », immersion dans un liquide « k ». Les équipements mécaniques sont désormais marqués Ex h (ex. : Ex h IIB T4 Gb) — remplace l’ancienne EN 13463-5.
• EN 60079-0 — exigences générales pour équipements électriques ATEX (actionneurs, électrovannes).
• EN 60079-1 — enveloppes antidéflagrantes (mode « d »).
• ISO 5211 — interface de montage normalisée entre vanne et actionneur : l’embiellage normalisé ISO 5211 facilite le remplacement d’actionneurs ATEX sans recertification de l’ensemble.

La coexistence d’une obligation ATEX et d’une obligation PED (directive 2014/68/UE) est fréquente en robinetterie industrielle. Les deux directives s’appliquent simultanément quand une vanne est sous pression ET en zone ATEX — les marquages CE ATEX et CE PED doivent tous deux figurer sur l’équipement.

FAQ — Directive ATEX et robinetterie industrielle

Une vanne manuelle en inox doit-elle être certifiée ATEX ?

Pas systématiquement. Une vanne manuelle sans source d’ignition potentielle identifiée peut être utilisée en zone ATEX après évaluation des risques par l’exploitant. Mais si des sources d’ignition sont identifiables (frottement, électrostatique), une certification ATEX est requise. Le fabricant doit fournir une documentation technique même pour les équipements sans marquage Ex s’ils sont destinés à un usage ATEX.

Quelle différence entre ATEX 2014/34/UE et ATEX 1999/92/CE ?

La directive 2014/34/UE concerne les fabricants d’équipements : elle définit les exigences de conception, de certification et de marquage. La directive 1999/92/CE concerne les exploitants d’installations : elle impose le classement des zones, le Document de Réduction du Risque dû aux Explosions (DRPCE) et la formation du personnel. Les deux directives sont complémentaires et s’appliquent simultanément.

Peut-on utiliser un équipement ATEX catégorie 3 en zone 1 ?

Non. Un équipement catégorie 3G (zone 2 uniquement) ne peut pas être utilisé en zone 1 — même si ses caractéristiques techniques semblent adaptées. La catégorie est une exigence réglementaire, pas seulement une indication. Utiliser un équipement sous-catégorisé expose l’exploitant à une mise en cause pénale en cas d’accident.

Comment vérifier qu’un fournisseur est vraiment certifié ATEX ?

Demander le numéro de certificat ATEX et l’organisme notifié émetteur (ex : Ineris 0080, TÜV SÜD 0123). Les certificats sont consultables dans la base de données ATEX des organismes notifiés européens. Vérifier que le certificat couvre bien le modèle exact commandé (pas une gamme générique), la zone et le groupe de gaz de votre application.

L’actionneur d’une vanne ATEX doit-il être certifié séparément ?

Oui. La certification ATEX d’une vanne ne couvre pas son actionneur — et vice versa. Chaque sous-ensemble est certifié indépendamment. Lors d’un remplacement d’actionneur sur une vanne ATEX existante, le nouvel actionneur doit porter son propre marquage Ex compatible avec la zone, et l’ensemble doit être redocumenté.

Quelle classe de température T choisir pour un circuit de solvants ?

La classe T doit être choisie de façon à ce que la température maximale de surface de l’équipement soit inférieure à la température d’auto-inflammation du solvant le plus dangereux présent — avec une marge de sécurité. Pour l’éthanol (température d’auto-inflammation 365 °C), une classe T3 (200 °C max) est généralement suffisante. Pour l’acétone (465 °C), T2 (300 °C) ou T1 (450 °C) selon les conditions réelles.

Qu’est-ce que le Document de Protection contre les Explosions (DRPCE) ?

Le DRPCE est un document obligatoire établi par l’exploitant, exigé par la directive 1999/92/CE. Il recense les zones ATEX identifiées dans l’installation, les mesures de protection mises en place, la liste des équipements utilisés en zone ATEX et leur conformité, et les procédures d’intervention. Il doit être mis à jour à chaque modification de l’installation. Les équipements de robinetterie installés en zone ATEX doivent y figurer avec leurs certificats.

Conclusion

La conformité ATEX d’une vanne industrielle repose sur trois vérifications non négociables : la catégorie d’équipement adaptée à la zone classée de l’installation, le groupe de gaz cohérent avec les fluides manipulés, et la documentation technique complète (marquage Ex, Déclaration de Conformité, certificat organisme notifié pour cat. 1 et 2). Ces trois points conditionnent à la fois la sécurité des personnes et la couverture assurantielle de l’exploitant en cas d’incident.
