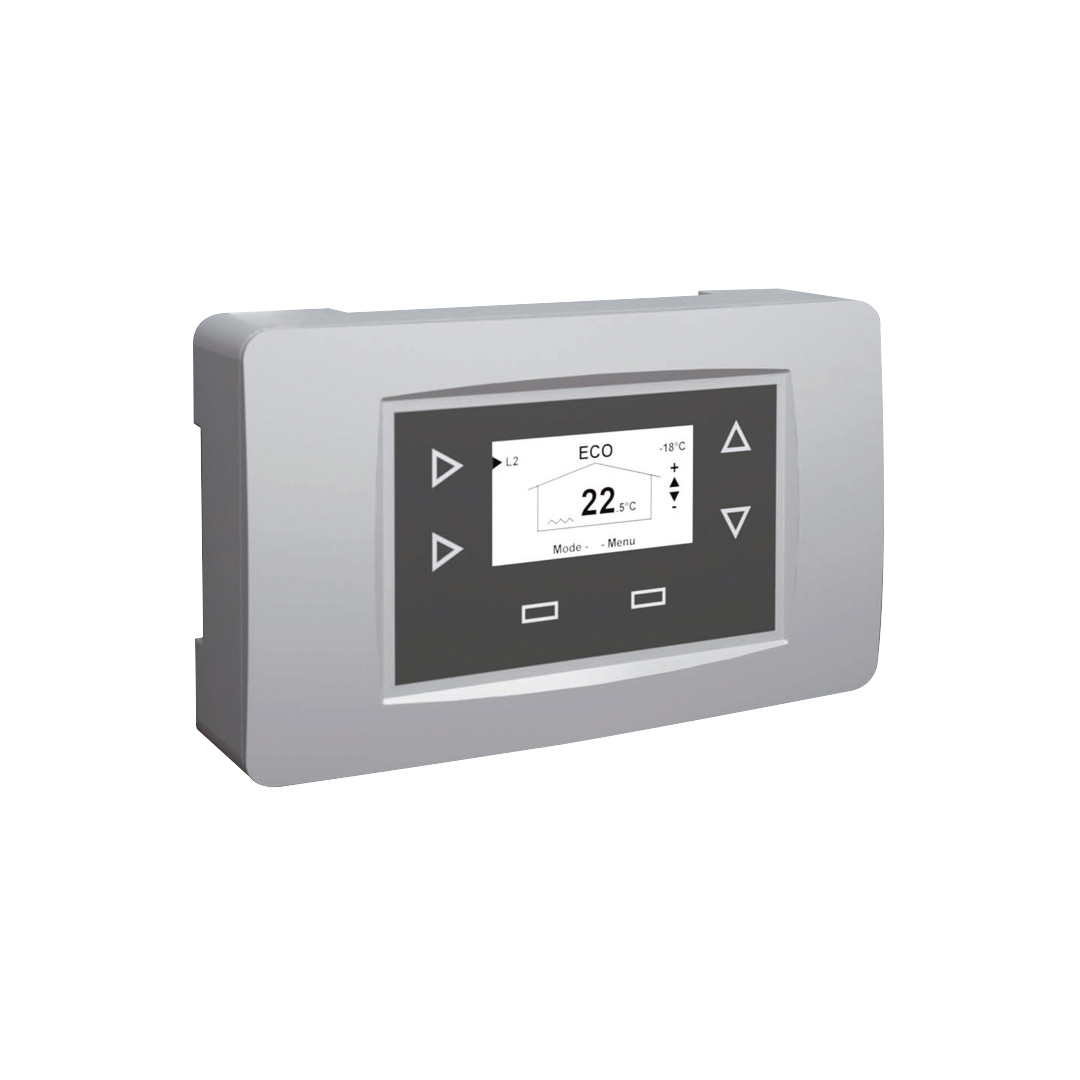

Régulateur de chauffage Automix 40 Thermador — Gestion 2 circuits avec affichage digital
À partir de 1070,18 € HT
Régulateur de chauffage Automix 40 pour gestion de 2 circuits (plancher chauffant + radiateurs), affichage digital et transmission sans fil des sondes d’ambiance. Kit complet précâblé avec sonde extérieure 15m, sonde départ et servomoteur 24V. Idéal pour régulation température dé
Sélectionner votre référence
| Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|
| Référence: RA40 | Prix: 1070,18 € | Disponibilité: En stock |
Optimisez la régulation thermique de vos installations de chauffage avec le régulateur Automix 40 Thermador, conçu pour gérer jusqu’à 2 circuits à températures distinctes. Ce kit complet élimine les surconsommations énergétiques en ajustant automatiquement la température de départ d’eau en fonction des conditions extérieures, via une sonde dédiée et un servomoteur intégré. Compatible avec les vannes mélangeuses et les systèmes HVAC, il s’intègre facilement aux chaufferies collectives, résidences ou bâtiments tertiaires.
Caractéristiques techniques
- Type de régulation : Électronique PI (proportionnel intégral) avec affichage digital
- Nombre de circuits gérés : 1 à 2 circuits indépendants (ex : plancher chauffant + radiateurs)
- Transmission des sondes : Sans fil (radio) pour les sondes d’ambiance en option
- Alimentation électrique : 230V / 18V – 50Hz (transformateur intégré)
- Servomoteur : 24V, couple maxi 5 Nm, temps d’ouverture totale 140 s, angle de rotation 90°
- Sondes incluses : Sonde extérieure (15 mètres) + sonde de départ (précâblées)
- Plage de réglage température départ : Mini 5°C à 35°C, maxi 25°C à 95°C
- Déplacement courbe de chauffe : Réglable de -9°C à +9°C
- Fonctions avancées : Mode éco, mode vacances, rehausse température, gestion ECS, séchage dalle
- Connectique : Prises téléphone (1,4 m), précâblage complet
- Température ambiante maxi : 50°C (classe de protection II)
- Dimensions boîtier : 165 x 100 x 35 mm
- Conformité : Norme CE
| Caractéristique | Valeur |
|---|---|
| Type de régulateur | Électronique PI avec affichage digital |
| Alimentation | 230V / 18V – 50Hz (3VA) |
| Servomoteur | 24V, couple 5 Nm, temps ouverture 140 s |
| Plage température départ | 5°C à 95°C (réglable) |
| Sonde extérieure | 15 mètres, précâblée |
| Transmission sondes d’ambiance | Sans fil (radio, en option) |
| Fonctions spéciales | Mode éco, vacances, ECS, séchage dalle |
| Dimensions boîtier | 165 x 100 x 35 mm |
| Conformité | CE |
Applications industrielles
Le régulateur Automix 40 Thermador est conçu pour les installations de chauffage central et les systèmes HVAC nécessitant une régulation précise de la température de départ. Il s’adapte particulièrement aux systèmes de chauffage et ECS des secteurs suivants :
- Chaufferies collectives : Gestion différenciée des circuits radiateurs et planchers chauffants dans les immeubles résidentiels ou bâtiments tertiaires.
- Bâtiments publics : Écoles, hôpitaux ou centres commerciaux, où les besoins en température varient selon les zones (ex : salles de classe vs couloirs).
- Industrie légère : Ateliers ou entrepôts avec zones à températures contrôlées (ex : stockage de produits sensibles).
- Rénovation énergétique : Modernisation des installations existantes pour réduire la consommation, compatible avec les vannes de régulation chauffage standards.
- Systèmes solaires thermiques : Couplage avec des ballons d’ECS pour optimiser l’apport solaire (fonction gestion ECS intégrée).
Critères de sélection
Pour choisir le bon régulateur Automix 40, vérifiez les points suivants :
- Nombre de circuits : Le RA40 gère 1 ou 2 circuits. Pour un seul circuit, le modèle RA30 peut suffire. Pour plus de 2 circuits, envisagez une solution centralisée.
- Compatibilité vanne mélangeuse : Le servomoteur (couple 5 Nm) est adapté aux vannes 3 voies standard. Vérifiez le couple requis de votre vanne (ex : vannes à boisseau sphérique ou à papillon).
- Sondes d’ambiance : Les sondes sans fil (optionnelles) simplifient l’installation dans les pièces éloignées. Prévoyez une sonde par zone à réguler (ex : ZSARA40 pour le circuit 1).
- Température ambiante : Le boîtier supporte jusqu’à 50°C. Évitez les environnements trop chauds (ex : chaufferies non ventilées).
- Alimentation électrique : Le kit nécessite une alimentation 230V. Pour les installations en 24V, prévoyez un transformateur adapté.
- Fonctions avancées : Activez le mode “séchage dalle” pour les planchers chauffants neufs (évite les fissures). Le mode vacances réduit la température pendant les absences prolongées.
Installation et maintenance
- Montage du boîtier : Fixez le régulateur sur un mur à l’abri des projections d’eau et des sources de chaleur directe. Utilisez les trous de fixation prévus sur le boîtier (dimensions 165 x 100 mm).
- Raccordement électrique : Branchez le transformateur 230V/18V fourni sur une prise secteur protégée par un disjoncteur 10A. Le servomoteur se connecte via la prise téléphone (câble de 1,4 m).
- Positionnement des sondes :
- Sonde extérieure : Installez-la sur un mur nord ou nord-est, à l’abri du soleil direct et des intempéries. Évitez les zones soumises aux vents dominants.
- Sonde de départ : Placez-la sur la tuyauterie de départ, après la vanne mélangeuse, dans un doigt de gant pour faciliter les remplacements.
- Réglages initiaux :
- Programmez la courbe de chauffe selon l’isolation du bâtiment (ex : -3°C pour une maison bien isolée).
- Réglez les températures mini/maxi de départ en fonction du type d’émetteurs (ex : 35°C pour un plancher chauffant, 70°C pour des radiateurs).
- Activez les fonctions nécessaires (ECS, séchage dalle) via le menu digital.
- Maintenance :
- Vérifiez annuellement l’étanchéité des raccordements électriques et la propreté des sondes.
- Nettoyez le boîtier avec un chiffon sec (pas de solvants).
- Testez le fonctionnement du servomoteur en mode manuel avant chaque saison de chauffe.
- Remplacez les sondes tous les 5 ans ou en cas de valeurs aberrantes (ex : sonde extérieure gelée).
FAQ technique
1. Le régulateur Automix 40 peut-il gérer un circuit de chauffage et un circuit d’ECS simultanément ?
Oui, le RA40 intègre une fonction dédiée à la gestion de l’ECS (Eau Chaude Sanitaire). Vous pouvez programmer des plages horaires pour prioriser le chauffage ou l’ECS selon les besoins. Par exemple, désactiver le chauffage la journée en semaine tout en maintenant la production d’ECS. Pour les systèmes solaires, cette fonction permet de basculer automatiquement sur le circuit de chauffage si l’ensoleillement est insuffisant.
2. Comment résoudre un écart de température entre la consigne et la température réelle dans les pièces ?
Plusieurs causes possibles :
- Sonde extérieure mal positionnée : Vérifiez qu’elle n’est pas exposée au soleil ou à des sources de chaleur (ex : conduit de cheminée). Une sonde mal placée peut fausser la régulation de ±5°C.
- Courbe de chauffe inadaptée : Augmentez le coefficient de la courbe si les pièces sont trop froides (ex : passer de 0,5 à 0,7). Pour les bâtiments mal isolés, déplacez la courbe de +3°C à +5°C.
- Vanne mélangeuse défectueuse : Testez le servomoteur en mode manuel. Si la vanne ne s’ouvre/ferme pas complètement, vérifiez le couple (5 Nm max) ou remplacez le moteur (réf. SME212).
- Sonde d’ambiance manquante : Pour une régulation pièce par pièce, ajoutez une sonde sans fil (réf. ZSARA40) et activez la fonction “régulation ambiance” dans le menu.
3. Peut-on utiliser l’Automix 40 avec une vanne à papillon au lieu d’une vanne mélangeuse 3 voies ?
Non, le RA40 est conçu pour piloter une vanne mélangeuse 3 voies (raccordement standard). Les vannes à papillon, comme celles de la gamme TTV, sont généralement utilisées pour des coupures tout-ou-rien ou des régulations de débit, pas pour mélanger deux circuits. Si votre installation utilise une vanne à papillon, vous devrez :
- Remplacer la vanne par un modèle mélangeur 3 voies compatible (ex : vanne à boisseau sphérique avec servomoteur 24V).
- Ou opter pour un régulateur spécifique aux vannes à papillon, avec un signal de sortie 0-10V ou 4-20mA.
Notez que le couple du servomoteur RA40 (5 Nm) est adapté aux vannes mélangeuses standards, mais peut être insuffisant pour certaines vannes à papillon industrielles (vérifiez la fiche technique de votre vanne).
Télécharger la fiche technique Automix 40 (PDF)
Pour toute question sur l’intégration du régulateur Automix 40 dans votre installation de chauffage ou HVAC, contactez notre équipe technique au 06 24 76 45 83 ou via notre formulaire en ligne. Nous vous accompagnons dans le choix des options (sondes sans fil, second circuit) et la configuration des paramètres.
Voir aussi : Vannes, Robinets, Clapets anti retour et crepines.
| Référence | RA40 |
|---|
