Description

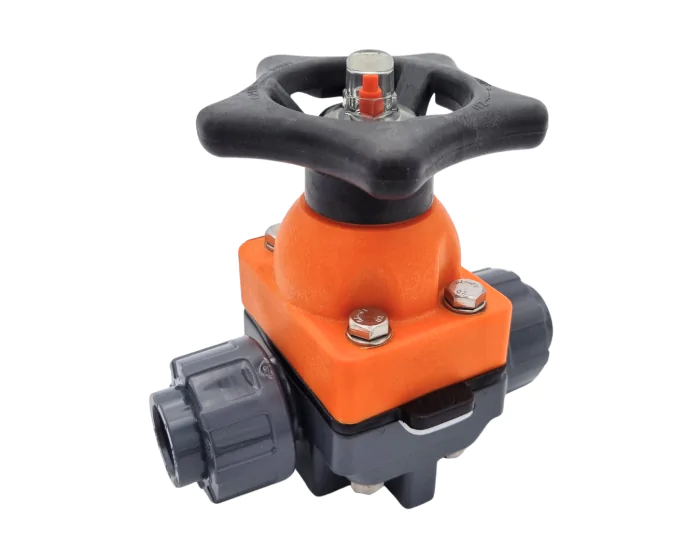

Robinet à membrane PVC-U/EPDM/PTFE - Polyvalence durable pour fluides agressifs
Jusqu’à 50% de réduction des fuites sur les fluides acides ? Le robinet à membrane combine un corps en PVC-U rigide avec un obturateur EPDM/PTFE pour une résistance chimique optimale. Idéal pour les circuits de traitement chimique, d’effluents industriels ou d’eau chlorée, il garantit une étanchéité parfaite et une maintenance simplifiée grâce à sa conception sans garniture tournante.
Performances clés
- Construction robuste : Corps monobloc en PVC-U (norme EN ISO 1452-2) avec membrane EPDM renforcée PTFE - Résistance mécanique jusqu’à 10 bar - Durée de vie estimée >15 ans en service continu.
- Conformité réglementaire : Normes EN 12266-1 (étanchéité Classe A), EN 1092-2 (brides), ISO 5208 (essais) - Compatible avec la directive PED 2014/68/UE pour les équipements sous pression.
- Performances validées : Plage DN 15-100 mm - PN 10 bar - Température -10°C à +60°C (EPDM) / +100°C (PTFE) - Débits jusqu’à 40 m³/h selon DN.
- Installation simplifiée : Raccordement par brides PN10/16 selon EN 1092-2 - Montage en 15 minutes - Compatibilité avec les joints plats type NBR/FKM.
Fiche Technique Détaillée
| Caractéristique | Valeur / Spécification |
|---|---|
| Diamètre Nominal (DN) | 15, 20, 25, 32, 40, 50, 65, 80, 100 mm |
| Pression Nominale (PN) | 10 bar (selon EN 1092) |
| Température de service | -10°C à +60°C (EPDM) / -10°C à +100°C (PTFE) |
| Matériau corps | PVC-U (EN ISO 1452-2) |
| Étanchéité | Classe A selon EN 12266-1 |
| Raccordement | Brides PN10/16 - Norme EN 1092-2 type B1 |
| Fluides compatibles | Acides dilués, bases, eau chlorée, effluents chimiques, eaux usées |
| Certifications | CE PED (Catégorie I/II selon DN), ATEX optionnelle (zone 2) |
Principe de fonctionnement
Ce robinet à membrane utilise un obturateur flexible (membrane EPDM/PTFE) actionné par une tige filetée. En position fermée, la membrane s’applique contre le siège pour assurer une étanchéité bidirectionnelle. Le Kv (coefficient de débit) varie de 4 à 40 m³/h selon le DN, avec des pertes de charge réduites grâce au passage direct. Pour limiter les surcharges de pression, un réducteur de pression PVC-U peut être intégré en amont du circuit.
Domaines d’utilisation
- Traitement des eaux & Assainissement : Stations d’épuration, dosage de réactifs chimiques (chlore, acides), réseaux d’eaux usées. Un filtre de traitement industriel en amont optimise la durée de vie de l’installation.
- Industrie Chimique & Pharma : Circuits de process corrosifs, lavage d’équipements, transfert de fluides agressifs. Une soupape de sûreté PVC complète le système pour garantir la sécurité des équipements sous pression.
Questions fréquentes
Quels sont les diamètres disponibles et les pressions nominales de ce robinet à membrane ?
Le robinet est disponible en DN 15, 20, 25, 32, 40, 50, 65 et 100. Conforme EN 12266, il supporte une pression nominale jusqu’à 16 bar selon le diamètre, avec une construction PVC-U garantissant une tenue optimale sur fluides agressifs.
Peut-on utiliser ce robinet sur des circuits d’eau chlorée et acides, et comment limite-t-il les fuites ?
Oui, la membrane EPDM/PTFE offre une résistance chimique complète sur acides, bases et chlore. Son obturateur sans garniture tournante réduit les fuites jusqu’à 50% comparé aux robinets standard, éliminant les points d’usure mécanique.
Quels types de raccordements sont proposés et quel est le délai de livraison ?
Le robinet est fourni avec embout mâle ou union embout femelle (BSP/NPT configurable). Pour connaître les délais de commande et les stocks disponibles sur votre DN, contactez neovanne.com ou votre représentant commercial local.
