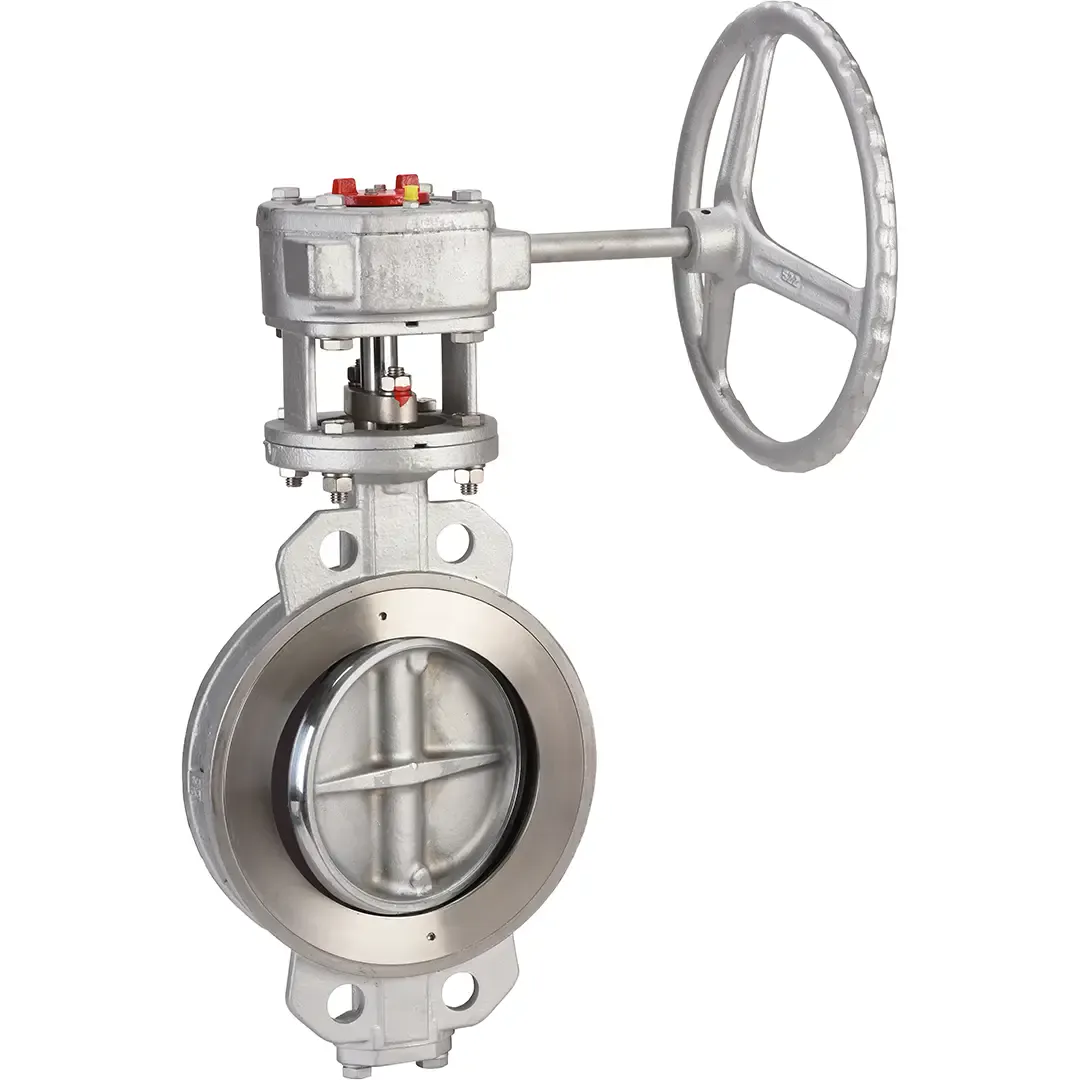

Robinet à Papillon Double Excentration Wafer Acier Class150 PN20 – Série 1115
À partir de 608,00 € HT
Série 1115 – Robinet à Papillon Double Excentration Wafer Acier. Corps acier moulé WCB, papillon inox, siège Inconel 718, raccordement Wafer Class 150 PN20. Étanchéité parfaite, certification feu ISO 10497 et SIL 1. Idéal pour chauffage urbain, process industriel, géothermie, froid industriel. Compact, robuste, cadenassable, ATEX, garantie 2 ans.
Sélectionner votre référence
| Matière | Référence | DN | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|
| Matière: Acier | Référence: 1115050 | DN: 50 | Prix: 608,00 € | Disponibilité: En stock | ||
| Matière: Acier | Référence: 1115065 | DN: 65 | Prix: 649,00 € | _delai_expedition: En stock | ||
| Matière: Acier | Référence: 1115080 | DN: 80 | Prix: 785,00 € | _delai_expedition: En stock | ||
| Matière: Acier | Référence: 1115100 | DN: 100 | Prix: 912,00 € | _delai_expedition: En stock | ||
| Matière: Acier | Référence: 1115125 | DN: 125 | Prix: 1167,00 € | _delai_expedition: En stock | ||
| Matière: Acier | Référence: 1115150 | DN: 150 | Prix: 1263,00 € | _delai_expedition: En stock | ||
| Matière: Acier | Référence: 1115200 | DN: 200 | Prix: 2241,00 € | _delai_expedition: En stock | ||
| Matière: Acier | Référence: 1115250 | DN: 250 | Prix: 2913,00 € | _delai_expedition: En stock | ||
| Matière: Acier | Référence: 1115300 | DN: 300 | Prix: 3974,00 € | _delai_expedition: En stock | ||
| Matière: Acier | Référence: 1115350 | DN: 350 | Prix: 5800,00 € | _delai_expedition: En stock | ||
| Matière: Acier | Référence: 1115400 | DN: 400 | Prix: 8304,00 € | _delai_expedition: En stock | ||
| Matière: Acier | Référence: 1115450 | DN: 450 | Prix: 9840,00 € | _delai_expedition: Demander un devis | ||
| Matière: Acier | Référence: 1115500 | DN: 500 | Prix: 12787,00 € | _delai_expedition: Demander un devis | ||
| Matière: Acier | Référence: 1115600 | DN: 600 | Prix: 19733,00 € | _delai_expedition: Expédition sous 5 jours |
Robinet à Papillon Double Excentration Wafer Acier Class150 PN20 – Série 1115
Le robinet à papillon double excentration Série 1115 de Sferaco est conçu pour répondre aux contraintes des applications industrielles exigeantes nécessitant sécurité, fiabilité et robustesse. Sa construction en acier moulé WCB (1.0619) et son papillon en inox garantissent une excellente résistance mécanique et une longévité optimale, tandis que le montage Wafer avec oreilles de centrage facilite l’installation entre brides Class 150 PN20.
Caractéristiques Techniques
| Caractéristique | Spécification |
|---|---|
| Type | Robinet à papillon double excentration Wafer |
| Série | 1115 |
| Matériau du corps | Acier moulé WCB (1.0619) |
| Papillon | Inox |
| Siège | Métal Inconel 718 ; étanchéité à l’axe PTFE/graphite |
| Pression de service (PS) | 20 bar |
| Température de service (TS) | -29°C à +210°C |
| Raccordement | Entre brides Class 150 PN20 (oreilles Wafer) |
| Écartement face à face | 43 mm |
| Sécurité feu | ISO 10497:2010 |
| Classification SIL | SIL 1 |
| Cadenassable | Oui |
| Garantie | 2 ans |
Construction et Fonctionnalités
- Double excentration minimisant l’usure et augmentant la durée de vie de la vanne
- Siège métallique en Inconel 718 garantissant l’étanchéité même en cas d’incendie
- Étanchéité à l’axe par presse-étoupe PTFE chargé graphite, compression constante
- Axe traversant rigidifiant l’ensemble, garant d’une étanchéité fiable
- Oreilles de centrage Wafer pour un alignement parfait entre brides
- Conception ultra compacte, passage intégral et montage rapide
- Possibilité de verrouillage (cadenassable) pour la sécurité
- Construction et joints assurant une parfaite étanchéité dans tous les environnements industriels
Applications Recommandées
- Chauffage urbain et réseaux thermiques
- Géothermie et installations d’énergie renouvelable
- Froid industriel et climatisation centralisée
- Installations process industrielles générales
Avantages Clés
- Construction robuste en acier moulé pour une longue durée de vie
- Papillon en inox : résistance supérieure à la corrosion et à l’abrasion
- Étanchéité ultra-performante avec double excentration (siège Inconel et conception avancée)
- Respect des plus hauts standards de sécurité (ISO 10497:2010, SIL 1, ATEX)
- Conception compacte avec un écartement réduit (43 mm)
- Cadenassable pour sécuriser les accès et les installations.
Questions fréquentes
Quelles sont les plages de pression et de température supportées par ce robinet à papillon Série 1115 ?
Ce robinet supporte une pression nominale PN20 (20 bar) et une classe ASME Class150 équivalente. La construction en acier WCB (1.0619) avec papillon inox garantit une résistance mécanique optimale pour applications industrielles standard, avec une plage de température généralement comprise entre -10°C et +80°C selon le fluide transporté.
Le montage Wafer avec oreilles de centrage est-il compatible avec les brides ASA/ISO existantes ?
Oui, le raccordement Wafer DN20 s’installe directement entre deux brides ASA ou ISO sans nécessiter de brides supplémentaires. Les oreilles de centrage intégrées assurent un positionnement précis et facilitent l’assemblage sans décalage, réduisant les risques de fuite.
Quel est le délai de livraison pour commander ce robinet à papillon Série 1115 ?
Les délais varient selon la disponibilité stock. Consultez neovanne.com ou contactez notre équipe commerciale pour obtenir une confirmation précise du délai d’expédition et des conditions de livraison adaptées à votre besoin.
| Matière | Acier |
|---|---|
| Référence | 1115050, 1115065, 1115080, 1115100, 1115125, 1115150, 1115200, 1115250, 1115300, 1115350, 1115400, 1115450, 1115500, 1115600 |
| Ecartement (mm) | –, 114, 127, 154, 43, 46, 47, 53, 56, 57, 62, 68, 78 |
| Raccordement | Wafer |
| Pression Nominale (bar) | 20 |
| Température Mini (°C) | -29 |
| DN | 100, 125, 150, 200, 250, 300, 350, 400, 450, 50, 500, 600, 65, 80 |
| Diamètre de tube (mm) | 20 |
