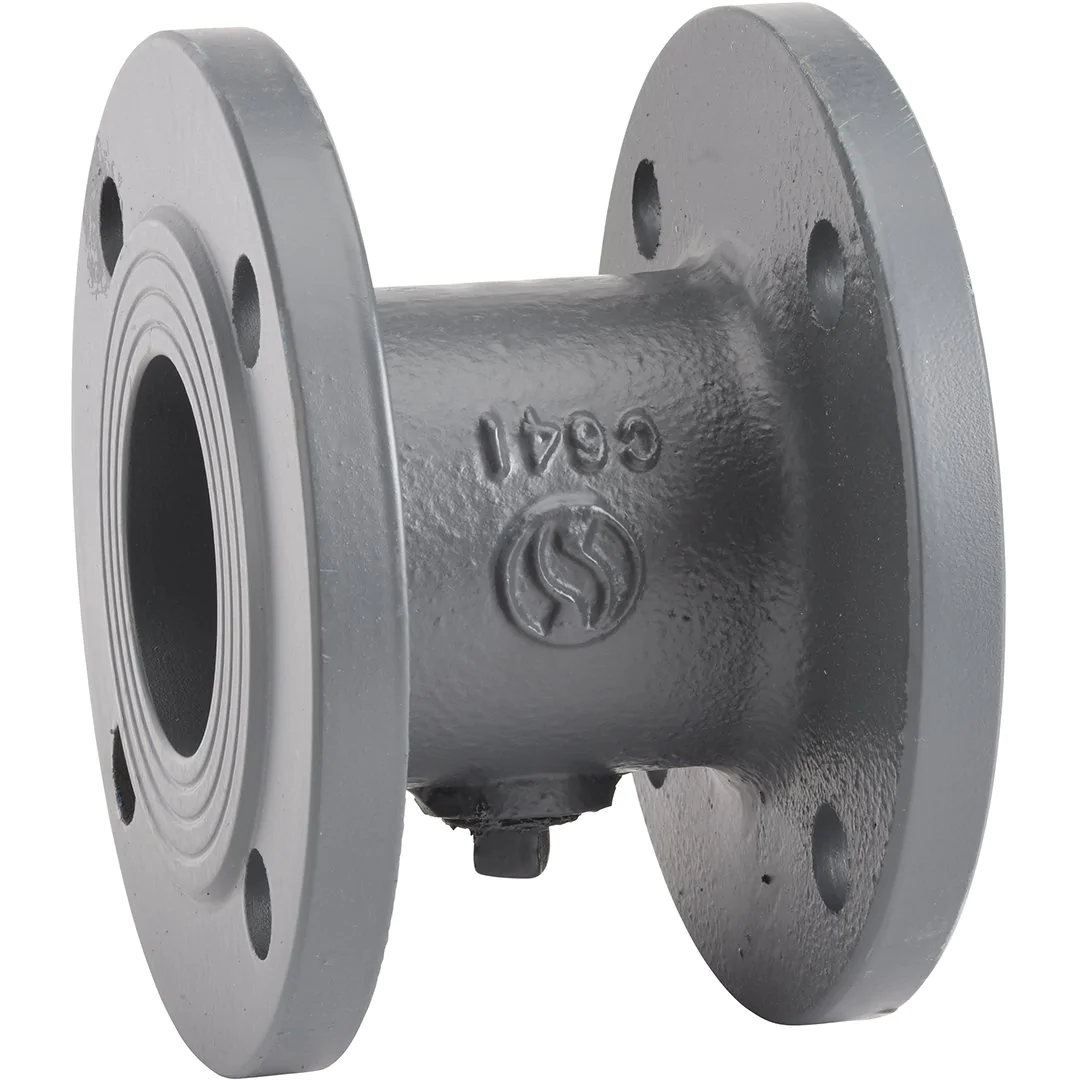

Manchette Papillon DIN 3202 F4 en Fonte SFERACO - Standard Allemand
Jusqu’à 40% de réduction des pertes de charge grâce à son design optimisé ? La manchette papillon fonte DIN 3202 F4 SFERACO est l’organe de régulation idéal pour les réseaux eau, air ou vapeur. Conforme aux normes allemandes, elle garantit une étanchéité de classe A et une durabilité exceptionnelle en fonte, répondant aux exigences des installations industrielles et du bâtiment.
Avantages techniques
- Construction robuste : Corps en fonte EN-GJL-250 (GG-25 selon DIN 1691) offrant une résistance mécanique élevée et une durée de vie estimée à plus de 15 ans en conditions normales.
- Conformité réglementaire : Normes DIN 3202 F4, EN 593, EN 12266-1 (étanchéité classe A), et conforme à la Directive PED 2014/68/UE pour les équipements sous pression.
- Performances validées : Plages PN10/16 (bar), DN 50 à 600 (mm), températures de -10°C à +120°C, et débits optimisés avec un Kv jusqu’à 450 m³/h selon diamètre.
- Installation simplifiée : Raccordement par brides PN10/16 selon EN 1092-2, montage en 15-30 minutes, et compatibilité avec les joints standards.
Fiche Technique Détaillée
| Caractéristique | Valeur / Spécification |
|---|---|
| Diamètre Nominal (DN) | 50 à 600 mm |
| Pression Nominale (PN) | 10/16 bar (selon EN 1092) |
| Température de service | -10°C à +120°C |
| Matériau corps | Fonte EN-GJL-250 (GG-25) |
| Étanchéité | Classe A selon EN 12266-1 |
| Raccordement | Brides PN10/16 selon EN 1092-2 |
| Fluides compatibles | Eau, air, vapeur saturée, eau glycolée (jusqu’à 50%) |
| Certifications | CE PED, marquage DIN |
Principe de fonctionnement
Cette manchette papillon régulation débit utilise un disque rotatif à 90° pour réguler le débit, avec un design aérodynamique réduisant les pertes de charge jusqu’à 40% par rapport aux modèles standards. Le coefficient de débit Kv (Cv) est optimisé pour minimiser la turbulence, assurant un contrôle précis du fluide. L’obturation est assurée par un joint élastomère sur le pourtour du disque, garantissant une étanchéité parfaite même à basse pression.
Domaines d’utilisation
- HVAC & Génie Climatique : Réseaux de chauffage urbain, sous-stations, ventilation et climatisation.
- Eau & Assainissement : Distribution d’eau potable, stations de pompage, traitement des eaux usées.
- Industrie Process : Agroalimentaire, chimie légère, réseaux vapeur basse pression.
- Bâtiment : Réseaux ECS (Eau Chaude Sanitaire)
Questions fréquentes
Quelles sont les plages de diamètres DN disponibles et les pressions nominales maximales de la manchette papillon DIN 3202 F4 ?
La manchette est disponible en DN 40, 50, 65, 100, 125 et 150. La pression nominale (PN) varie selon le diamètre, avec une classe d’étanchéité A garantie conforme à la norme DIN 3202 F4 pour tous les calibres.
La manchette en fonte SFERACO peut-elle être utilisée indifféremment sur des réseaux eau, air comprimé et vapeur ?
Oui, son design polyvalent et sa construction robuste en fonte permettent une utilisation sur réseaux eau, air et vapeur. Son design optimisé réduit les pertes de charge jusqu’à 40%, améliorant ainsi l’efficacité énergétique de l’installation.
Quel est le délai de livraison standard pour une commande de manchettes papillon DIN 3202 F4 ?
Consultez directement neovanne.com pour connaître les délais spécifiques selon la quantité et le DN commandé, car ils varient en fonction de la disponibilité en stock et de votre localisation.
