Capacité tampon gaz industriel : dimensionnement, matériaux et normes PED/ATEX

Sur le terrain, les arrêts brûleurs gaz ne viennent presque jamais du brûleur lui-même. Ils viennent de la chute de pression à l’allumage : démarrage raté, défaut flamme, reset à répétition, détendeur qui “pompe”. Résultat : pertes de production chiffrées en dizaines de milliers d’euros par an, pour un équipement qui coûte quelques centaines d’euros et s’installe en une demi-journée. Une capacité tampon gaz correctement dimensionnée absorbe ces appels de débit rapides, stabilise la pression aval et fait disparaître la majorité de ces pannes — à condition de respecter les contraintes de pression (20 à 400 mbar en BP/MP), de température (-10 à +120 °C standard) et les obligations réglementaires (PED, DTU gaz, ATEX selon la zone). Ce guide couvre le dimensionnement, le choix du matériau, les applications par secteur et les erreurs à éviter — avec les données de terrain.

→ Voir la gamme accessoires gaz Neovanne

Principe et normes applicables

Un tampon gaz est un récipient sous pression raccordé en série sur la ligne d’alimentation, entre le détendeur et les brûleurs. Son rôle : augmenter temporairement le volume disponible pour absorber les appels de débit rapides sans laisser chuter la pression aval. Contrairement à un accumulateur hydraulique (qui stocke l’énergie), il stocke uniquement du volume — sur la base de la loi des gaz parfaits : PV = nRT.

Trois textes réglementaires encadrent son utilisation :

• Directive PED 2014/68/UE — tout tampon gaz est un équipement sous pression. Marquage CE obligatoire, conception et épreuve documentées selon la catégorie (fonction du produit PS × V et du groupe de fluide).
• NF DTU 61.1 partie 7 — fixe la méthode de dimensionnement du volume tampon pour les installations gaz en BP et MP.

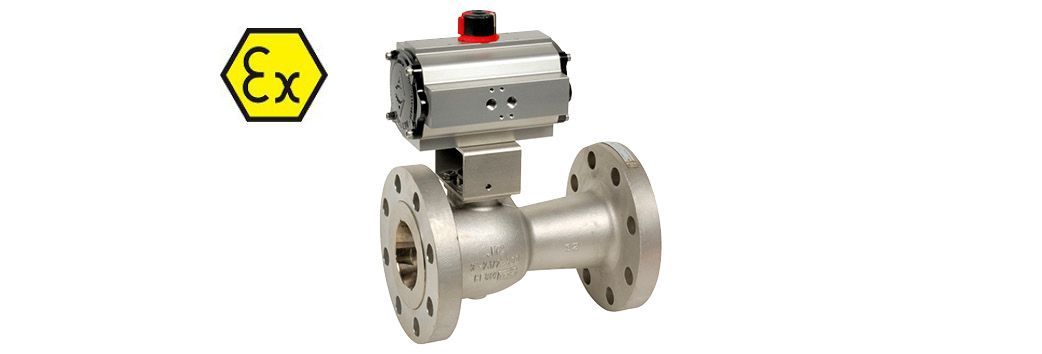

• Directive ATEX 2014/34/UE — applicable dès que l’installation peut générer une atmosphère explosible (gaz naturel, biogaz, GPL). Le tampon et ses accessoires doivent être compatibles avec le zonage défini.

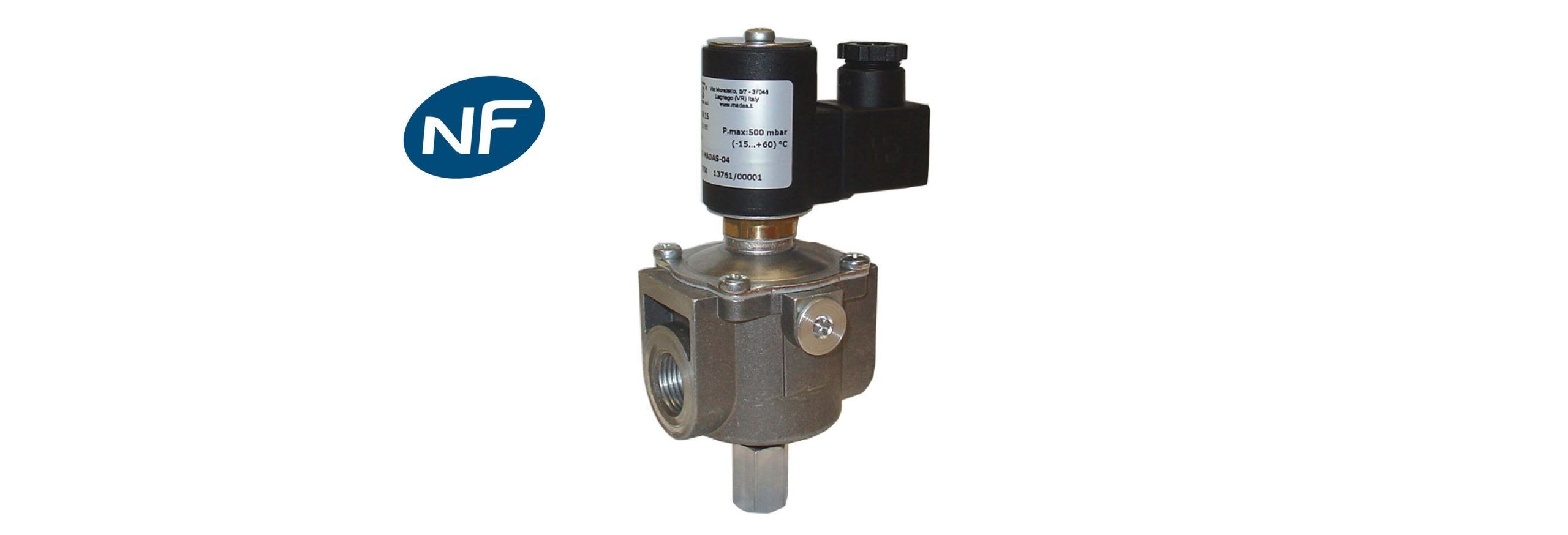

Un tampon gaz ne remplace pas une étude ATEX. Il s’y intègre — avec la robinetterie associée (électrovannes, vannes d’isolement, organes de sécurité).

Dimensionnement : la méthode NF DTU 61.1

C’est l’étape qui conditionne tout le reste. Un sous-dimensionnement et vous êtes toujours en panne. Un surdimensionnement et vous avez payé pour rien. La méthode du NF DTU 61.1 partie 7 est simple :

• Pression aval ≤ 50 mbar (BP) : V_total = Qn ÷ 500
• Pression aval 50–400 mbar (MP) : V_total = Qn ÷ 1000

Qn = débit nominal du poste de détente (m³/h). Le volume du tampon à installer = V_total − volume des canalisations existantes entre détendeur et brûleur.

Exemple — chaufferie collective 300 kW :

• Qn = 30 m³/h, pression aval = 25 mbar → V_total = 30 ÷ 500 = 60 litres
• Volume canalisations existantes : 20 litres
• Volume tampon à installer : 60 − 20 = 40 litres minimum → choisir un modèle 50 L standard

Sur des installations à forte simultanéité (fours, lignes de production cadencées), appliquer un coefficient de sécurité de 1,2 à 1,5. Le coût d’un tampon 50 L surdimensionné est négligeable par rapport à une heure d’arrêt de production.

Acier carbone ou inox : l’arbitrage qui détermine le TCO

L’acier carbone revêtu reste le choix standard en chaufferie gaz, HVAC et process vapeur indirecte, là où l’atmosphère est propre et le gaz naturel sec. Moins cher à l’achat, il tient parfaitement dans ces conditions.

Dès que l’environnement change — biogaz, condensats acides, atmosphère saline, zones agroalimentaires soumises au lavage — l’inox 304/316 devient le bon choix. La corrosion perforante sur un acier carbone en milieu agressif peut nécessiter un remplacement sous 5 ans. Le différentiel de prix à l’achat disparaît vite.

Chiffres terrain mesurés sur des installations comparables : un tampon correctement dimensionné réduit les pics de pression de 40 % et prolonge de 3 à 5 ans la durée de vie des vannes de régulation et des électrovannes adjacentes. Le TCO sur 10 ans est l’indicateur qui compte, pas le prix d’achat.

Applications par secteur

Chaufferies collectives et ECS. Le scénario type : plusieurs brûleurs démarrent en simultané, la pression chute d’un coup, les pressostats déclenchent. Le tampon absorbe l’appel de débit et la pression reste stable. Dans les locaux mal ventilés ou mal conçus, vérifier le zonage ATEX avant de spécifier les accessoires.

Vapeur process. Les redémarrages après arrêt génèrent des appels de débit particulièrement brutaux. Un volume tampon adapté maintient la pression d’alimentation dans la plage optimale du brûleur, réduit les cycles marche/arrêt et protège les détendeurs des contraintes mécaniques répétées.

Chimie et pétrochimie. Fours, sécheurs, réacteurs à brûleurs gaz. Contraintes fortes : analyse de risque PED + études ATEX + guides sectoriels. Le tampon s’intègre dans un ensemble robinetterie PN25–40 avec documentation complète pour les organismes d’inspection.

Agroalimentaire. Brûleurs de fours et tunnels thermiques en environnement lavable. L’inox est presque toujours la bonne réponse ici. Les raccordements doivent être compatibles avec les exigences d’hygiène et les produits de nettoyage utilisés.

HVAC tertiaire et industriel. CTA et chaufferies modulaires à cycles fréquents. La méthode NF DTU 61.1 donne directement le volume nécessaire — l’appliquer sans approximation.

Cas terrain — usine chimique Rhône-Alpes : 8 pannes brûleurs par an, arrêts de production répétés. Après installation d’une capacité tampon dimensionnée selon NF DTU 61.1, conforme PED, avec intégration ATEX : 1 panne par an. Économie estimée à 47 000 €/an. Investissement amorti en moins de deux ans.

Les 5 erreurs qui coûtent cher

1. Sous-estimer le volume. Prendre un « gros réservoir » sans appliquer la méthode NF DTU 61.1. Résultat : volume insuffisant, pannes non résolues. Toujours partir du débit nominal réel, calculer V_total, soustraire le volume des canalisations existantes.

2. Négliger la corrosion. Acier carbone en milieu agressif (biogaz, condensats, atmosphère saline). Durée de vie divisée par deux ou trois, risques de sécurité. Analyser les risques de corrosion interne et externe avant de choisir le matériau.

3. Ignorer le zonage ATEX. Installer le tampon sans l’intégrer dans l’analyse ATEX quand l’installation est classée. Incohérence entre le zonage et les équipements. Lister tout l’équipement sur le cheminement gaz — tampon inclus.

4. Oublier les accessoires. Pas de manomètre, pas de purge, pas d’accès pour l’inspection. Les contrôles périodiques deviennent un casse-tête. Les notices fabricants détaillent l’installation : raccordement G 1/4″, supports d’ancrage, alimentation progressive avec vérification d’étanchéité.

5. Incohérence des classes de pression. PS du tampon non aligné avec PN de la tuyauterie et de la robinetterie. Maillons faibles, problèmes de conformité PED. Documenter le tout dans le dossier technique pour les inspections.

Spécifier dans un cahier des charges

Un CDC efficace précise : débit nominal Qn (m³/h), pression amont/aval, nature du gaz, plage de température, zone ATEX éventuelle, contraintes d’encombrement. Il mentionne les exigences réglementaires et les compatibilités avec la robinetterie environnante.

Questions fréquentes

Comment calculer rapidement le volume tampon pour une installation BP ?
NF DTU 61.1 : V = Qn ÷ 500 pour pression aval ≤ 50 mbar, V = Qn ÷ 1000 entre 50 et 400 mbar. Volume tampon = V calculé − volume des canalisations entre détendeur et brûleur.

Un tampon gaz est-il soumis à la directive PED ?
Oui. C’est un récipient sous pression relevant de la directive 2014/68/UE : marquage CE obligatoire, conception et documentation selon la catégorie (PS × V et groupe de fluide).

Faut-il systématiquement appliquer les règles ATEX ?
Dès qu’une atmosphère explosible est possible sur l’installation, les règles ATEX 2014/34/UE s’appliquent à tout l’équipement sur le cheminement gaz. Réaliser le zonage, vérifier la catégorie des matériels — tampon inclus.

Peut-on remplacer le tampon par un surdimensionnement de la tuyauterie ?
Augmenter le volume de canalisation contribue au volume tampon global, mais ne suffit souvent pas quand l’encombrement limite la longueur de tuyauterie. Le NF DTU 61.1 prévoit explicitement l’ajout d’une capacité individualisée dans ce cas.

Quelle maintenance pour une capacité tampon gaz ?
L’équipement fait l’objet d’inspections périodiques et de requalifications par un organisme certifié. L’exploitant est responsable de l’organisation de ces contrôles et de la documentation réglementaire associée.

Quelles contraintes d’installation ?
Fixer par équerres adaptées, raccorder sur les orifices entrée/sortie, équiper les orifices G 1/4″ en manomètre ou purge, alimenter progressivement avec vérification d’étanchéité. Ne pas installer en environnement corrosif incompatible avec le matériau.

Conclusion

Un tampon gaz, ça ne s’improvise pas. Le choix du volume (méthode NF DTU 61.1), du matériau (TCO sur 10 ans, pas le prix d’achat), et de la conformité réglementaire (PED, ATEX selon la zone) détermine si l’équipement règle vraiment le problème ou si les pannes continuent. Les bureaux d’études et services maintenance qui appliquent cette méthode systématiquement éliminent la majorité des arrêts brûleurs — dans des installations aussi différentes que les chaufferies collectives, les process chimiques, les tunnels agroalimentaires et les centrales HVAC.
