Description

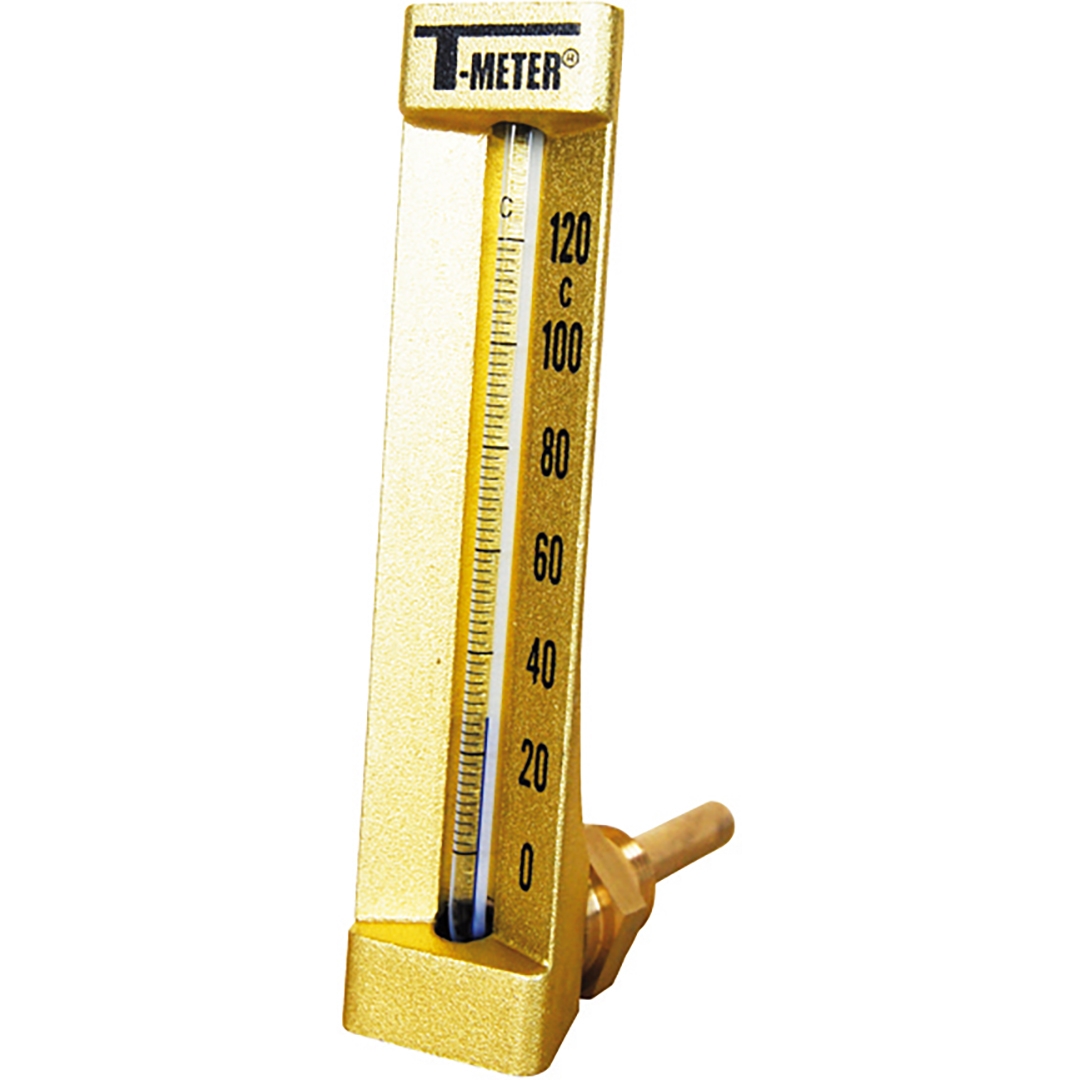

Thermomètre Vertical Équerre Aluminium, Série 1678, Boîtier 100 mm, H 200 mm, PN 16
Conçu pour le contrôle fiable de la température dans les systèmes hydrauliques, le thermomètre industriel vertical à équerre 1678 combine robustesse et précision. Son boîtier en aluminium anodisé et son raccordement laiton assurent une excellente résistance à la corrosion et à l’usure, tandis que le verre prismatique à alcool bleui permet une lecture facile en toutes positions. Idéal pour des mesures sur tous fluides gazeux et liquides non visqueux ou cristallisants compatibles avec les alliages de cuivre.
Points forts et avantages
Ce thermomètre offre une lecture précise et rapide grâce à son tube en V associé au verre prismatique. Facile à installer grâce à son raccord G 1/2″ en laiton, il assure une polyvalence d’utilisation sur de nombreuses applications industrielles. Son plongeur en laiton Ø10 mm optimise la transmission thermique pour une mesure fiable et stable. L’orientation à équerre ajoute à la facilité de visualisation et à la sécurité pour l’opérateur.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 1678 |
| Type | Thermomètre vertical à équerre |
| Boîtier | Aluminium anodisé |
| Longueur boîtier | 100 mm |
| Hauteur totale | 200 mm |
| Raccordement | G 1/2″ laiton |
| Plongeur | Laiton, Ø10 mm |
| Tube | Verre prismatique à alcool bleui |
| Pression nominale (PN) | 16 bar |
| Orientation | Équerre orientable |
| Lecture | Multi-positions, visibilité optimisée |
| Compatibilité fluides | Gaz et liquides non visqueux, non cristallisants, non agressifs pour cuivre |
Utilisations recommandées
Ce thermomètre s’intègre idéalement sur :
- Circuits hydrauliques industriels
- Réseaux de chauffage ou de refroidissement
- Tuyauteries transportant des fluides non corrosifs pour les alliages de cuivre
- Installations de traitement et distribution d’eau
Conseils d’Installation & Maintenance
- Installer sur conduite verticale ou horizontale, à l’endroit le plus représentatif de la température du fluide.
- Serrez manuellement le raccord G 1/2″ en laiton avant une légère finition à la clé ; éviter les serrages excessifs.
- Vérifier l’intégrité du plongeur et du verre prismatique avant mise en service.
- Nettoyer le corps en aluminium à l’aide d’un chiffon doux, éviter les produits abrasifs.
Certifications & Conformité
Conforme
aux normes EN 13732-1 pour les thermomètres industriels à liquide.
Raccordement laiton certifié pour applications gaz et liquides non corrosifs.
Applications Spécifiques
- Systèmes de refroidissement et climatisation industrielle
- Installations de chauffage centralisé
- Tuyauteries de procédés thermiques
- Équipements de production et transformation fluides
- Réseaux de distribution d’eau potable et industrielle
Caractéristiques Techniques Récapitulatives
- Plongeur : 100 mm
- Hauteur totale : 200 mm
- Raccordement : 1/2″ en laiton
- Plage de température : -30 à +300 °C selon référence
- Corps : Aluminium avec équerre de fixation
- Utilisation : Gaz et liquides non corrosifs
Références Disponibles
- 1678001 : Plage -30 à +120 °C
- 1678002 : Plage 0 à +200 °C
- 1678003 : Plage 0 à +300 °C
