Soupape Inox à Échappement Canalisé pour la Vapeur

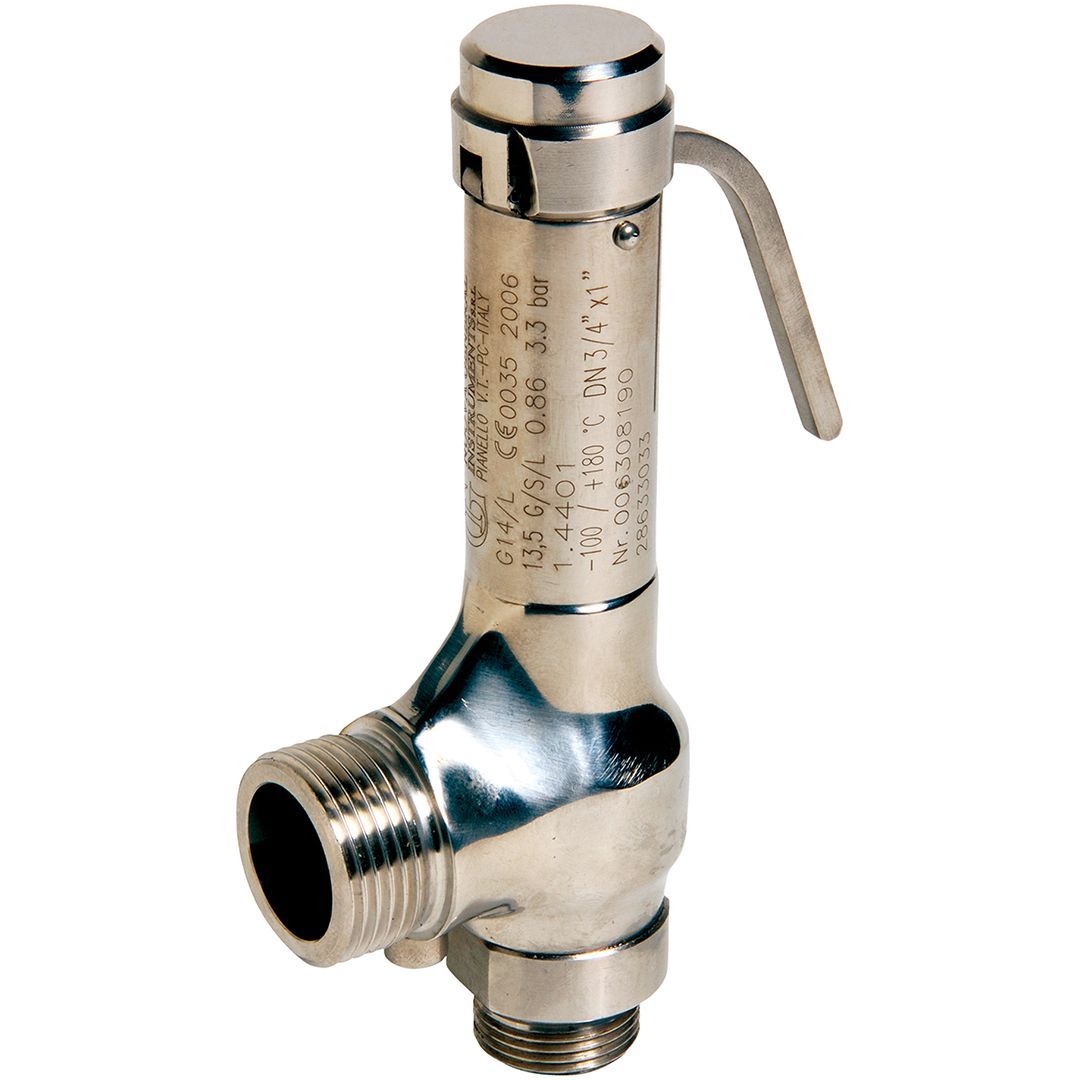

Soupape de sûreté inox à échappement canalisé pour la vapeur — Série NGI 2863

La vapeur saturée à 10 bar circule à 184 °C. Un générateur de vapeur, un autoclave, un échangeur de chaleur vapeur/eau — tous ces équipements doivent être protégés contre une montée en pression incontrôlée qui peut survenir lors d’un défaut de régulation, d’un bouchage de condensats ou d’un emballement de la chauffe. La soupape de sûreté n’est pas un accessoire optionnel : c’est un organe de sécurité imposé par la directive 2014/68/UE sur les équipements sous pression, et son absence ou son mauvais dimensionnement relève d’une non-conformité réglementaire grave.

La série 2863 de NGI est construite pour la vapeur et les gaz sous pression jusqu’à 180 °C et 30 bar de pression maximale admissible. Le corps est en inox 316 (1.4401) — résistance à la corrosion par les condensats, les vapeurs d’eau contenant des traces de produits de traitement (anti-tartre, anticorrosion), et les vapeurs industrielles légèrement acides. L’étanchéité en PTFE est chimiquement inerte jusqu’à +260 °C, bien au-delà de la plage opératoire de la soupape, et résiste à la vapeur saturée sans dégradation sur longue durée.

Conception à échappement canalisé

L’échappement canalisé est le seul type acceptable sur les installations vapeur en milieu fermé (chaufferies, locaux techniques, processus alimentaires ou pharmaceutiques). Contrairement à la soupape à échappement atmosphérique libre qui projette de la vapeur à haute température directement dans l’environnement, l’échappement canalisé renvoie le fluide vers une tuyauterie de décharge raccordée à un point sûr — sortie en toiture, collecteur de récupération, dispositif de condensation. Cette configuration protège le personnel exposé à la vapeur brûlante et les équipements voisins.

La règle d’installation impose que la tuyauterie d’échappement soit dimensionnée pour ne pas créer de contre-pression significative. Une contre-pression excessive en sortie réduit le débit évacué lors de l’ouverture et compromet la protection du volume. Typiquement, la contre-pression tolérée est inférieure à 10 % de la pression de tarage. Cette contrainte doit être intégrée dès la conception de l’installation.

Caractéristiques techniques

Fluides et applications

La soupape 2863 est dimensionnée en priorité pour la vapeur saturée et surchauffée, mais son corps inox 316 et son étanchéité PTFE la rendent également adaptée aux gaz industriels comprimés (azote, CO₂, air) et aux liquides compatibles sous haute pression. Les applications les plus courantes :

• Générateurs de vapeur industriels et chaudières basse et moyenne pression
• Autoclaves de stérilisation (industries pharmaceutique, alimentaire, médicale)
• Échangeurs de chaleur vapeur/eau chaude dans les réseaux de chauffage industriel
• Cuiseurs sous pression, marmites industrielles, tunnels de pasteurisation
• Réseaux de distribution de vapeur en usine (brasseries, laiteries, industries agroalimentaires)
• Systèmes gaz sous pression en chimie et pétrochimie

Règles d’installation obligatoires

Le montage doit respecter plusieurs impératifs non négociables pour garantir le fonctionnement correct de la soupape :

• Position verticale uniquement — le ressort et le clapet doivent travailler en axe vertical. Un montage incliné modifie la force de rappel effective et décale la pression d’ouverture réelle par rapport au tarage.
• Aucune vanne entre le volume à protéger et la soupape — toute vanne de sectionnement interposée pourrait être fermée par erreur, rendant la protection inopérante. Les assureurs et les autorités d’inspection refusent ce type d’installation.
• Montage au plus près du volume à protéger — une longue tuyauterie entre la source de pression et la soupape introduit des pertes de charge qui retardent l’ouverture et réduisent le débit effectif.
• Tuyauterie d’échappement sans contre-pression excessive — dimensionner le collecteur de décharge pour que la contre-pression reste inférieure à 10 % de la pression de tarage.

Certification et documentation réglementaire

Chaque soupape est livrée plombée — le réglage du tarage est protégé contre toute modification non autorisée — et accompagnée d’un certificat de tarage individuel. Ce certificat est un document requis pour les dossiers d’exploitation des installations sous pression soumises à suivi réglementaire. La certification TÜV, délivrée par l’organisme notifié allemand, atteste de la conformité du produit aux exigences de la directive 2014/68/UE au niveau catégorie IV, le niveau le plus élevé de la directive. Sur demande, un certificat matière 3.1 (EN 10204) pour le corps inox est disponible — utile pour les industries pharmaceutique et agroalimentaire qui exigent la traçabilité des matières en contact avec le produit.
