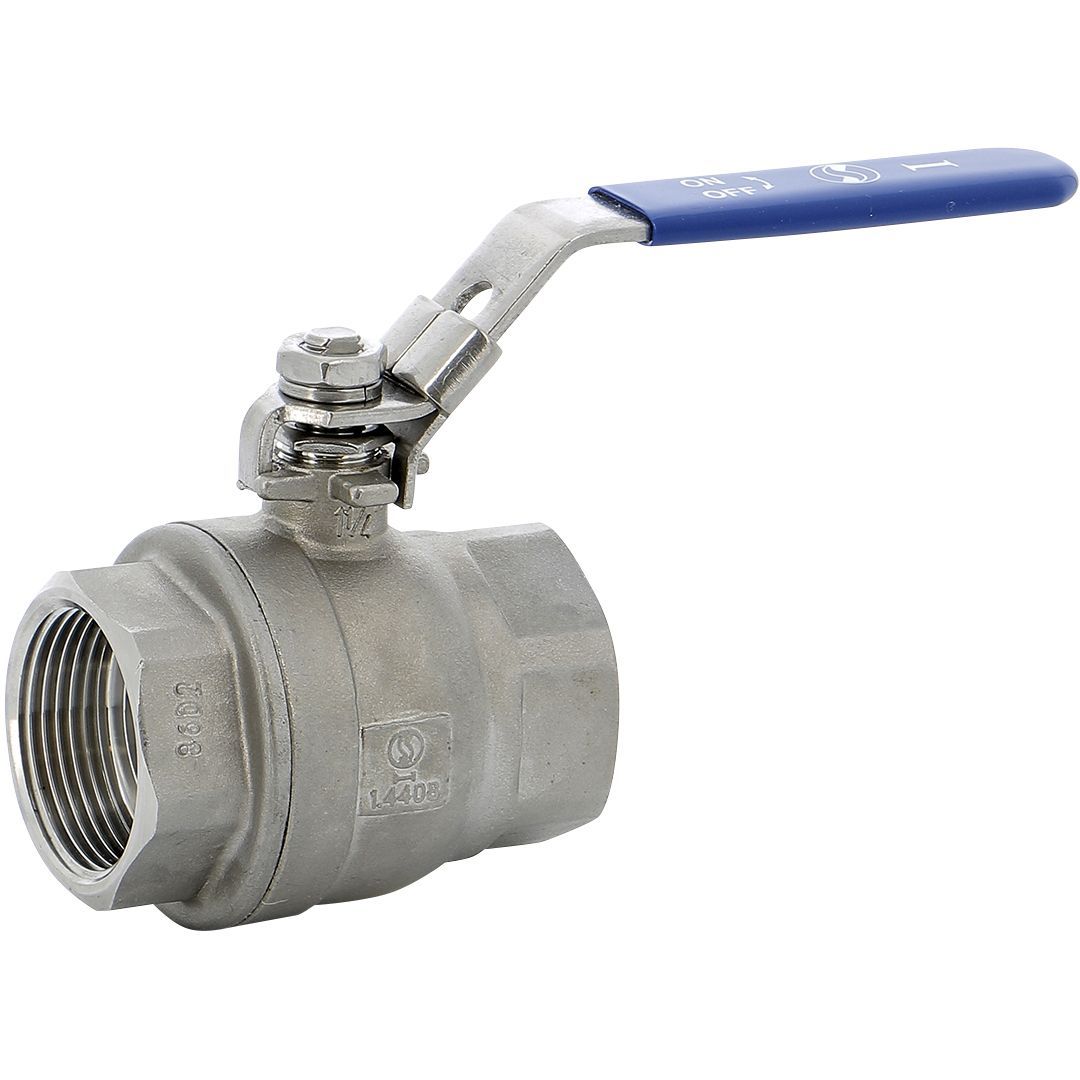

Robinet à Boisseau Sphérique TTV Excellence

Robinet à boisseau sphérique TTV Excellence – Process pharmaceutiques et biotechnologiques

En production pharmaceutique, une micro-rugosité de 1 µm suffit à piéger des biofilms. Les protocoles NEP/SEP deviennent inefficaces, les audits GMP révèlent des non-conformités, les lots partent à la destruction. Le TTV Excellence répond à ce problème précis : polissage intérieur Ra ≤ 0,4 µm, passage intégral sans zone de rétention, sphère inox 316 poli miroir. Les bactéries n’ont nulle part où s’accrocher.

Corps en acier inoxydable ASTM A351 CF8M poli, sphère AISI 316 poli miroir, sièges et joints en PTFE vierge conforme FDA CFR21.177.1550. L’axe inox 316 est inéjectable avec double étanchéité – une exigence non négociable quand on travaille sous 63 bars avec des fluides stériles. La surface extérieure microbillée se nettoie au chiffon sans accrocher les résidus de désinfectant.

Plage de service et conformités

Température de service de -25°C à +180°C. Pression maximale 63 bars jusqu’au DN 2″, classe d’étanchéité VI selon FCI 70-2. Compatible NEP/SEP : la vanne supporte les cycles répétés de soude chaude à 85°C, d’acide nitrique dilué et de vapeur saturée 121°C sans dégradation des joints PTFE. La conception 2 pièces facilite la maintenance sans déposer la ligne complète.

Pourquoi le polissage Ra ≤ 0,4 µm change tout

Un polissage standard industriel se situe entre Ra 1,6 et 3,2 µm. À cette rugosité, les protéines, sucres et résidus de fermentation s’accrochent aux aspérités. Les biofilms se forment en 48 heures. À Ra ≤ 0,4 µm, la surface devient hydrophile uniforme : les solutions de rinçage emportent les résidus en un seul passage. Le temps de cycle NEP se réduit, la consommation d’eau purifiée baisse, la documentation de validation se simplifie.

La sphère poli miroir et l’absence de zone morte à l’intérieur du corps complètent la logique. Quand la vanne est ouverte, le passage est intégral – même diamètre que la conduite. Quand elle est fermée, aucune cavité ne retient le fluide précédent.

Applications

Production pharmaceutique, fabrication de principes actifs (API), bioréacteurs, lignes d’eau purifiée (PW) et d’eau pour préparations injectables (WFI). Compatible avec les solutions stériles, les milieux de culture, les solvants pharmaceutiques courants et les solutions de désinfection (NaOH, HNO3, peracétique). Convient également aux industries cosmétique haut de gamme et agroalimentaire à exigence sanitaire renforcée.

Installation et maintenance

Vérifier l’intégrité du polissage intérieur et l’état des joints PTFE avant montage – un transport mal calé peut marquer la sphère. Respecter le couple de serrage des raccords pour ne pas écraser les sièges. Nettoyer selon protocole NEP/SEP validé, archiver les certificats 3.1 EN 10204 livrés avec chaque vanne pour la traçabilité matière lors des audits ANSM ou FDA. La motorisation pneumatique ou électrique est disponible en option avec retour de position pour intégration sur supervision.
