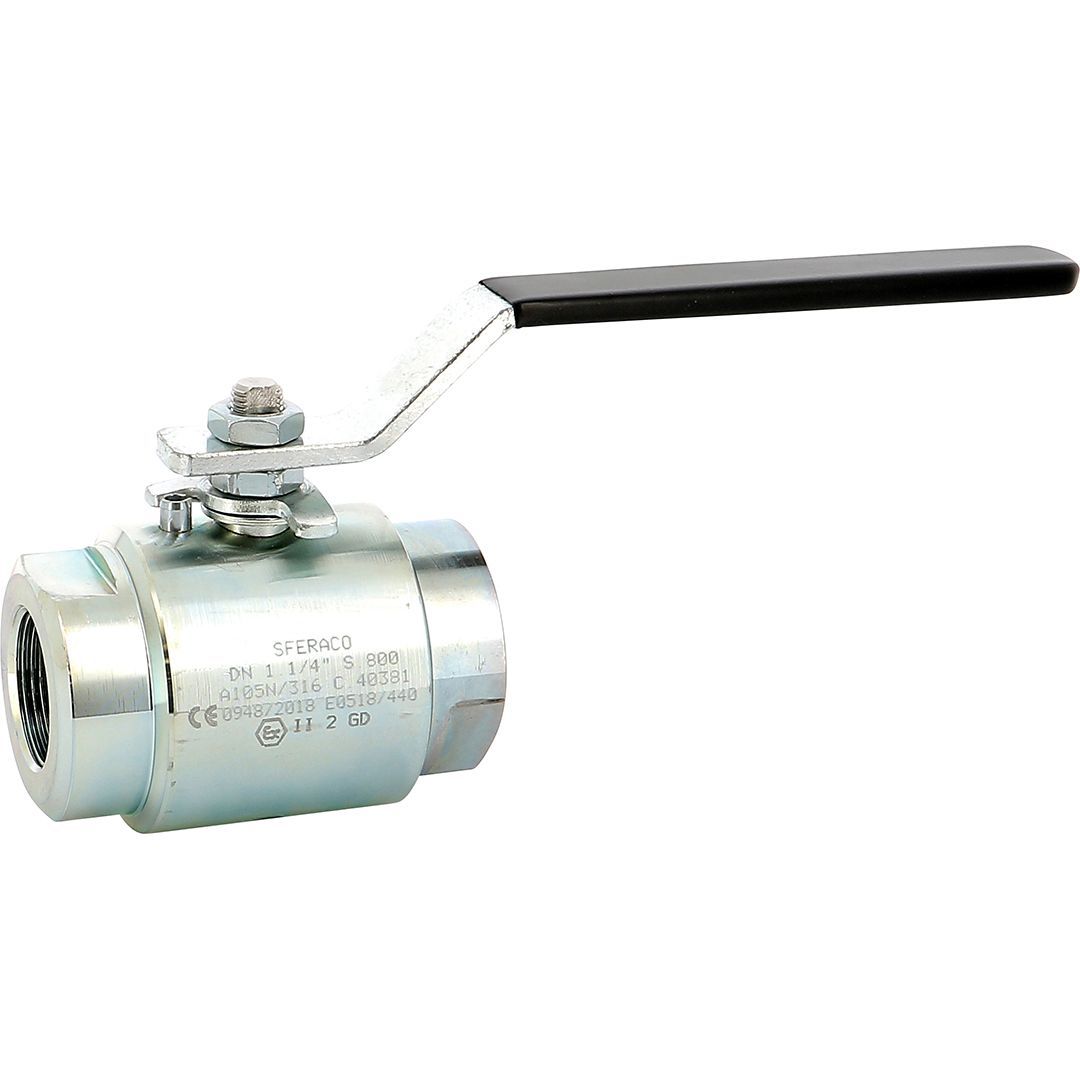

Vanne boisseau sphérique acier Class 800 – série 717 Sferaco

Quand la pression dépasse les 100 bar et que la vanne laiton ne tient plus, il faut passer à l’acier forgé. La série 717 répond à ce besoin précis : couper un circuit haute pression sur ligne hydraulique, vapeur, gaz industriel ou hydrocarbures, sans craindre la déformation du corps ni la rupture du siège. Class 800, c’est 138 bar admissibles à 38°C – et la vanne tient encore 110 bar à 180°C. Acier A105N forgé, pas moulé. La différence se voit sur la résistance aux chocs et à la fatigue cyclique.

Le passage intégral préserve le Kv et limite les pertes de charge sur les lignes longues. La bille chromée dur tourne dans deux sièges PTFE chargé, ce qui autorise plusieurs milliers de cycles avant remplacement. Construction 2 pièces : corps usiné en deux blocs vissés, ce qui simplifie le démontage du siège côté aval pour inspection.

Caractéristiques techniques

Certifications et conformités

La 717 n’est pas une vanne décorative. Elle est certifiée ATEX pour les zones explosibles (gaz et poussières), avec dispositif antistatique intégré entre la bille, la tige et le corps – une bille isolée par le PTFE peut accumuler des charges électrostatiques, ce qui interdit son emploi sur hydrocarbures sans liaison équipotentielle. Le ressort antistatique règle ce point.

Sécurité feu testée selon BS 6755-2 : en cas d’incendie, le PTFE fond et un siège secondaire métal-bille prend le relais. La vanne reste étanche le temps d’évacuer la zone. Conformité NACE MR0175 pour les services sour (H2S), ce qui ouvre la porte aux applications gaz amont et raffinage léger.

Applications

• Lignes hydrauliques HP en industrie lourde (presses, vérins)
• Circuits vapeur saturée jusqu’à 180°C
• Air comprimé HP, azote, gaz industriels en bouteille
• Pétrochimie : isolement de pompes, by-pass, instrumentation
• Industrie pharmaceutique : utilités haute pression (azote, vapeur process)
• Réseaux gaz amont en service sour conforme NACE
• Banc d’essai, lignes pilotes, prototypes process

Choisir entre BSP, NPT et FF

Trois filetages au catalogue. BSP cylindrique (ou conique BSPT selon variante) pour les réseaux européens et asiatiques – étanchéité par PTFE ou pâte. NPT pour les installations de standard américain, avec filetage conique à 60°. Les deux ne sont pas interchangeables : un mariage BSP/NPT fuit toujours. Vérifiez la norme côté tuyauterie avant la commande, sinon le démontage en service est inévitable.

Pour les diamètres 1/4″ à 1/2″, la version FF (femelle-femelle filetée standard) couvre la plupart des raccordements instrumentation. Au-delà du DN 25, prévoyez un support de ligne : le poids de la vanne acier dépasse 1,2 kg en 1″ et concentre les efforts sur le filetage amont.

Montage et maintenance

Installation toutes positions. La flèche sur le corps n’est qu’indicative – une vanne boisseau étanche dans les deux sens. Serrage au couple recommandé selon le filetage : pas de surserrage, le corps en acier forgé ne pardonne pas autant qu’un laiton ductile, et le filetage femelle peut fissurer le manchon amont en fonte ou en inox mince.

Manœuvre quart de tour, 90° entre ouvert et fermé. La poignée rouge sert aussi de repère visuel : parallèle au tuyau = ouvert, perpendiculaire = fermé. Pour les manœuvres rares (sécurité, isolement) prévoir un cycle d’exercice trimestriel pour éviter le collage des sièges PTFE par fluage. Un cadenas peut se poser sur le trou de la poignée pour consignation LOTO.

Limites d’emploi

La 717 n’est pas faite pour les fluides corrosifs – acide, soude, eau de mer. L’acier A105N rouille en quelques semaines en présence d’eau aérée. Pour ces services, basculer sur une vanne inox 316 ou un boisseau PVDF. La 717 n’est pas non plus conçue pour le réglage de débit : utilisée en position intermédiaire, le siège PTFE s’érode rapidement par cavitation locale. Mode tout-ou-rien strict.
