Vanne boisseau Acier PN140 – Très haute pression

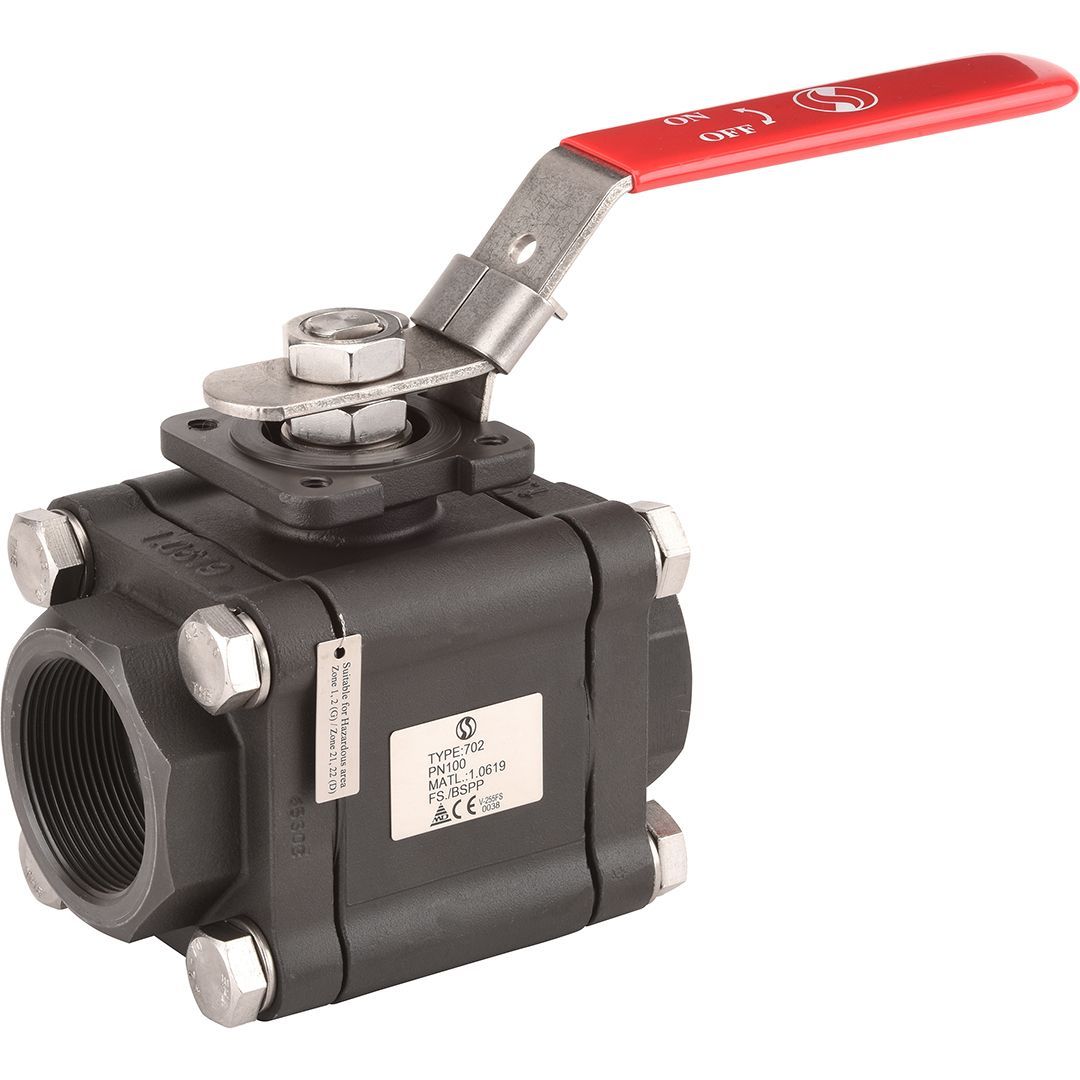

Robinet à Tournant Sphérique 3 Pièces Acier – Sécurité Feu PN140/100

Le robinet à tournant sphérique 3 pièces en acier de la gamme Excellence est une solution robuste et fiable pour le sectionnement des fluides dans les environnements industriels exigeants. Grâce à sa certification sécurité feu ISO 10497 et API 607, il offre une protection optimale contre les risques en cas d’incendie. Idéal pour les industries chimiques, pétrochimiques, pharmaceutiques, ainsi que pour les installations hydrauliques et d’air comprimé.

Avantages Clés

• Sécurité renforcée :
  • Certification sécurité feu ISO 10497 et API 607
  • Compatible ATEX Zones 1/21 et 2/22 grâce au système antistatique
• Construction robuste :
  • Corps en acier moulé WCB (1.0619) pour une durabilité exceptionnelle
  • Tirants noyés et presse-étoupe avec rattrapage de jeu
  • Étanchéité assurée par des joints PTFE chargés verre et sièges en PTFE chargés carbone
• Polyvalence d’utilisation :
  • Compatible avec les fluides chimiques, air comprimé, vapeur (18 bars max), et vide (10⁻² torr)
  • Températures de service : -20°C à +220°C
  • Pression maximale : 140 bars (jusqu’au DN25), 100 bars (au-delà)
• Facilité d’installation et de commande :
  • Raccords taraudés BSP ou NPT, ou embouts à souder SW/BW
  • Commande par levier cadenassable (volant ovale ou rehausse en option)
  • Motorisable grâce à la platine ISO 5211

Applications Recommandées

• Industries chimiques et pharmaceutiques
• Installations pétrochimiques
• Systèmes hydrauliques et d’air comprimé
• Circuit vapeur basse pression (18 bars max)
• Systèmes sous vide jusqu’à 10⁻² torr

Guide de Sélection

• Pour fluides standards : Utiliser les raccords taraudés BSP ou NPT
• Pour applications spécifiques : Opter pour des embouts à souder SW ou BW
• Pour motorisation : Vérifier compatibilité avec platine ISO 5211

Conformité et Qualité

• Fabrication conforme aux normes EN 12516-1 et ASME B16.34
• Tests d’étanchéité selon EN 12266-1 (Taux A)
• Certifications : ISO 10497, API 607, ATEX Zones 1/21 & 2/22, Marine ABS (sur demande)
• Nomenclature complète disponible sur demande avec certificat 3.1

Dimensions Compactes

• Ecartement face-à-face optimisé : Exemple : 72,5 mm
• Légèreté : Poids réduit pour une manipulation aisée (exemple : 0,8 kg)

Pensé pour répondre aux exigences des environnements industriels complexes, ce robinet garantit performance, sécurité et longévité.
