Robinet à Tournant Sphérique 3 Pièces Acier Platine ISO Femelle BSP 1/4”
À partir de 76,65 € HT
✓ En stockFranco 350 EUR TTCExpedition J+1
Série 737 3 pièces acier BSP 1/4”. Passage intégral 11,5 mm, platine ISO motorisable, PN63 (63 bar), -20/+220 °C, cadenassable, antistatique, face to face 63,5 mm, garantie 2 ans.
Configurer votre produit
11 articles Raccordement
Ecartement (mm)
Diamètre de passage (mm)
Pression Nominale (bar)
Sélectionner votre référence
| Raccordement | Matière | Ecartement (mm) | Diamètre de passage (mm) | Pression Nominale (bar) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|---|
| Raccordement: BSP | Matière: Acier | Ecartement (mm): 635 | Diamètre de passage (mm): 115 | Pression Nominale (bar): 63 | Référence: 737002 | Prix: 76,65 € | Disponibilité: En stock | ||
| Raccordement: BSP | Matière: Acier | Ecartement (mm): 635 | Diamètre de passage (mm): 125 | Pression Nominale (bar): 63 | Référence: 737003 | Prix: 76,65 € | _delai_expedition: En stock | ||
| Raccordement: BSP | Matière: Acier | Ecartement (mm): 635 | Diamètre de passage (mm): 15 | Pression Nominale (bar): 63 | Référence: 737004 | Prix: 88,98 € | _delai_expedition: En stock | ||
| Raccordement: BSP | Matière: Acier | Ecartement (mm): 725 | Diamètre de passage (mm): 20 | Pression Nominale (bar): 63 | Référence: 737005 | Prix: 98,60 € | _delai_expedition: En stock | ||
| Raccordement: BSP | Matière: Acier | Ecartement (mm): 81 | Diamètre de passage (mm): 25 | Pression Nominale (bar): 63 | Référence: 737006 | Prix: 125,97 € | _delai_expedition: En stock | ||
| Raccordement: BSP | Matière: Acier | Ecartement (mm): 945 | Diamètre de passage (mm): 32 | Pression Nominale (bar): 63 | Référence: 737007 | Prix: 166,18 € | _delai_expedition: En stock | ||
| Raccordement: BSP | Matière: Acier | Ecartement (mm): 108 | Diamètre de passage (mm): 38 | Pression Nominale (bar): 63 | Référence: 737008 | Prix: 215,00 € | _delai_expedition: En stock | ||
| Raccordement: BSP | Matière: Acier | Ecartement (mm): 1215 | Diamètre de passage (mm): 50 | Pression Nominale (bar): 63 | Référence: 737009 | Prix: 305,00 € | _delai_expedition: En stock | ||
| Raccordement: 65 | Matière: Acier | Ecartement (mm): 1575 | Diamètre de passage (mm): 65 | Pression Nominale (bar): 40 | Référence: 737010 | Prix: 607,00 € | _delai_expedition: En stock | ||
| Raccordement: 80 | Matière: Acier | Ecartement (mm): 190 | Diamètre de passage (mm): 80 | Pression Nominale (bar): 40 | Référence: 737011 | Prix: 743,00 € | _delai_expedition: En stock | ||
| Raccordement: 100 | Matière: Acier | Ecartement (mm): 225 | Diamètre de passage (mm): 100 | Pression Nominale (bar): 40 | Référence: 737012 | Prix: 1492,00 € | _delai_expedition: En stock |
Description

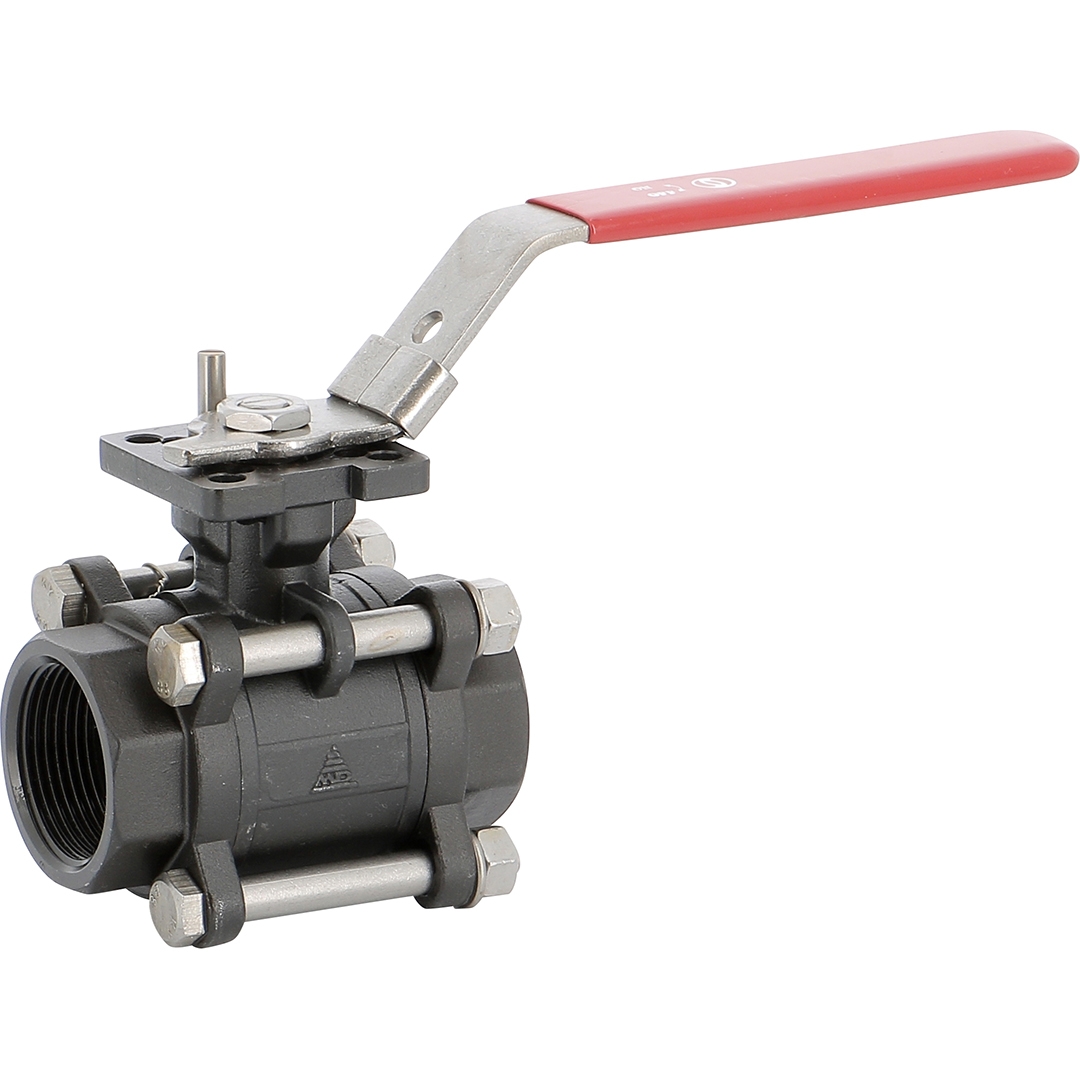

Robinet à Tournant Sphérique 3 Pièces Acier Platine ISO Femelle BSP 1/4” – Série 737 Gamme Performance Sferaco
Le robinet à tournant sphérique série 737 Sferaco de la gamme Performance est conçu pour offrir fiabilité, sécurité et polyvalence dans les réseaux industriels, chimiques et pétrochimiques. Sa construction robuste en acier moulé WCB (1.0619), sa platine ISO pour motorisation et son passage intégral de 11,5 mm garantissent une excellente performance hydraulique, même sous haute pression.
Caractéristiques & Avantages
- Corps en acier moulé WCB (1.0619) : résistance mécanique et chimique exceptionnelle, adapté aux milieux corrosifs et fluides industriels.
- Configuration 3 pièces : facilite la maintenance et le remplacement des sièges/joints sans démontage de la tuyauterie.
- Diamètre nominal DN8 (NPS 1/4”) — passage intégral 11,5 mm : optimisé pour faible perte de charge et débit maximal.
- Raccordement femelle/femelle BSP : intégration directe sur réseaux standards.
- Platine ISO compatible motorisation pour automatisation et contrôle à distance.
- Système antistatique intégré : sécurité renforcée pour fluides et ambiances ATEX.
- Manette levier rouge cadenassable : contrôle d’accès et sécurité exploitation.
- Pression nominale PN63 (PS : 63 bar), température : -20 à +220 °C : tenue aux conditions sévères.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Modèle | Série 737 – Gamme Performance |
| Type | Robinet à tournant sphérique 3 pièces platine ISO |
| Corps | Acier moulé WCB (1.0619) |
| Diamètre nominal (DN) | 8 mm (1/4” NPS) |
| Diamètre de passage | 11,5 mm (passage intégral) |
| Face to face | 63,5 mm |
| Nombre de voies | 2 |
| Raccordement | BSP FF (femelle/femelle) |
| Platine ISO | Oui (motorisable) |
| Pression de service (PS) | 63 bar (PN63) |
| Température de service (TS) | -20 à +220 °C |
| Système antistatique | Oui |
| Cadenassable | Oui, levier rouge |
| Garantie | 2 ans |
Applications & Domaines d’Utilisation
- Réseaux chimiques et pétrochimiques, fluides agressifs et air comprimé.
- Industrie générale nécessitant sécurité, fiabilité et facilité de maintenance.
- Installations motorisées, automatisées ou ATEX (selon ensemble monté).
Conseils d’Installation & Maintenance
- Monter entre réseaux fileté BSP ; vérifier l’étanchéité sur filetages et joints.
- Vérifier fonctionnement du système antistatique lors du contrôle périodique.
- Pour motorisation, veiller à la compatibilité de la platine ISO et suivre recommandations fabricant.
- La configuration 3 pièces facilite l’accès pour entretien et remplacement de pièces d’usure.
Qualité, Conformité et Certifications
- Fabrication selon les standards Sferaco ; garanties qualité et certifications disponibles (voir certifications).
- Garantie constructeur de 2 ans.
Pour une coupure industrielle sûre, durable et facilement motorisable, optez pour le robinet sphérique série 737 : sécurité, performance et maintenance optimisée.
Questions fréquentes
Quelles sont les pressions nominales disponibles et les diamètres nominaux compatibles avec ce modèle ?
Ce robinet série 737 est disponible en PN 40 et PN 63, avec des DN de 15, 20, 25, 32, 38, 50 mm et supérieurs selon les variantes. La platine ISO permet une motorisation directe sans adaptation supplémentaire.
Est-ce que ce robinet convient pour les applications chimiques et pétrochimiques haute pression ?
Oui, le corps en acier moulé WCB (1.0619) et le passage intégral de 11,5 mm garantissent une excellente performance hydraulique sous haute pression, idéal pour les réseaux industriels, chimiques et pétrochimiques.
Quels types de raccordements sont proposés et quel est le délai de livraison pour une commande ?
Ce modèle propose trois types de raccordements : BSP (British Standard Pipe), BW (Butt Weld) et SW (Socket Weld) pour s’adapter à votre installation. Contactez neovanne.com pour connaître les délais précis selon votre configuration et vos volumes de commande.
Informations complémentaires
| Raccordement | BSP, BW, SW |
|---|---|
| Matière | Acier |
| DN | 1, 1 / 1/2, 1 / 1/4, 1 / 2, 1 / 4, 10, 100, 15, 2, 2 / 1/2, 20, 25, 3, 3 / 4, 3 / 8, 32, 4, 40, 50, 65, 8, 80 |
| Ecartement (mm) | 108, 1215, 1575, 190, 225, 635, 725, 81, 945 |
| Diamètre de passage (mm) | 100, 115, 125, 15, 20, 25, 32, 38, 50, 65, 80 |
| Pression Nominale (bar) | 40, 63 |
| Température Mini (°C) | -20 |
| Référence | 436002N, 436003N, 737002, 737003, 737004, 737005, 737006, 737007, 737008, 737009, 737010, 737011, 737012, 738008, 738010, 738015, 738020, 738025, 738032, 738040, 738050, 738065, 738080, 738100, 739008, 739010, 739015, 739020, 739025, 739032, 739040, 739050, 739065, 739080, 739100 |
