Vanne boisseau Inox PN63 BSP HT – Résistance thermique

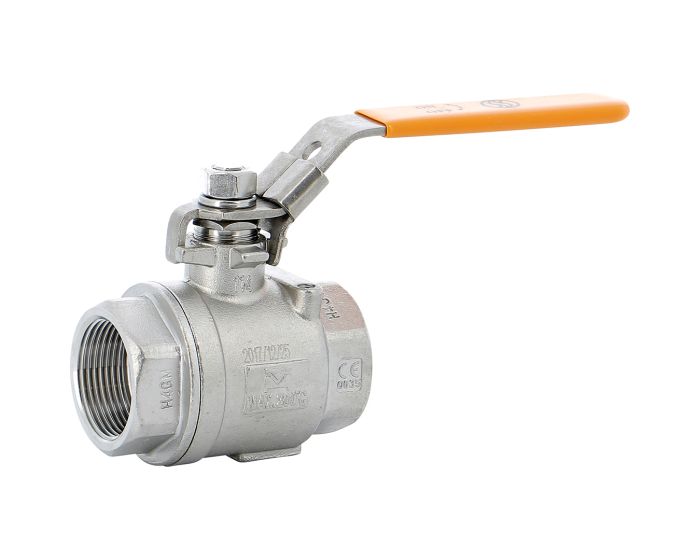

Vanne boisseau sphérique Inox PN63 BSP HT – haute température et haute pression

Quand la vapeur saturée monte à 200°C et que les vannes laiton PN16 lâchent au bout de six mois, il faut passer à l’inox PN63. Cette vanne boisseau sphérique encaisse 63 bar à froid et tient jusqu’à +230°C en service continu. Corps inox moulé, sphère pleine chromée, sièges PTFE renforcé carbone, tige anti-éjection avec double joint torique. Raccordement BSP femelle taraudé selon ISO 228-1. Du DN8 au DN50, vous avez une vanne unique pour la vapeur, l’huile thermique, l’eau surchauffée et les fluides chimiques agressifs.

Le problème classique sur les circuits vapeur et huile chaude : une vanne sous-dimensionnée en pression nominale finit par fuir à la tige dès que le différentiel thermique travaille. Ici, le PN63 BSP HT a été calculé avec une marge sur la courbe pression-température. À 230°C, la pression admissible reste de 25 bar effectifs. À 180°C, vous gardez 40 bar utilisables. C’est ce qui change la durée de vie d’une installation.

Caractéristiques techniques détaillées

Courbe pression-température : ce qu’il faut retenir

La PN63 n’est pas une donnée figée. À 20°C, vous avez 63 bar nominaux. Plus la température monte, plus la pression admissible baisse à cause du fluage des sièges PTFE et de la dilatation différentielle. Voici les valeurs utiles à connaître avant dimensionnement.

Applications industrielles ciblées

Cette vanne PN63 BSP HT a été pensée pour les circuits où le laiton et l’inox PN40 montrent leurs limites. Vapeur saturée jusqu’à 12 bar effectifs à 188°C, sans risque de grippage de la sphère. Huile thermique type Therminol ou Mobiltherm sur boucles fermées à 200°C, avec FPM compatible et étanchéité tige garantie sur 10 000 cycles. Fluides chimiques modérément agressifs sur installations pilotes : acides dilués, soudes, solvants chlorés selon table de compatibilité. Air comprimé haute pression jusqu’à 40 bar pour stations de surgonflage ou bancs d’essai.

On la retrouve aussi en agroalimentaire sur les circuits NEP/SEP à 140°C, en pharmaceutique sur les boucles d’eau purifiée chaude, et en pétrochimie sur les lignes d’instrumentation sous pression. Le passage intégral (Kv élevé) évite les pertes de charge parasites et permet le passage de racleurs ou de sondes.

Construction : pourquoi ça tient à 230°C

Trois éléments font la différence. Premièrement, la sphère pleine inox 316 polie miroir : pas de couche chromée qui s’écaille au choc thermique, juste du massif. Deuxièmement, les sièges en PTFE renforcé carbone 15% : le carbone limite le fluage à chaud, ce que le PTFE pur ne fait pas au-delà de 180°C. Troisièmement, l’étanchéité de tige à double étage – joint torique FPM côté procédé, bague PTFE côté ambiant, presse-étoupe rattrapable. Si la garniture marque après 50 000 cycles, vous resserrez l’écrou de presse-étoupe sans déposer la vanne.

La tige anti-éjection est usinée d’une pièce avec un épaulement interne. En cas de surpression ou de démontage accidentel de la poignée, la tige reste bloquée dans le corps. Pas de projection, pas de fuite explosive. C’est une exigence de la directive DESP 2014/68/UE pour les fluides du groupe 1.

Installation et maintenance

Montage toutes positions, horizontale ou verticale. Sens de passage indifférent (vanne bidirectionnelle). Utiliser PTFE en bande ou pâte d’étanchéité haute température sur les filetages BSP – éviter le chanvre au-delà de 120°C. Couple de serrage côté tuyauterie : ne pas dépasser 1,5 fois le couple recommandé pour le DN, sous peine de déformer le corps. La poignée se cadenasse en position ouverte ou fermée pour les consignations de sécurité (LOTO).

Maintenance préventive minimale : un quart de tour complet tous les 3 mois pour éviter le collage du PTFE sur la sphère lors des arrêts prolongés. Inspection visuelle annuelle du presse-étoupe. Remplacement des sièges et joints possible en atelier – kit de rechange disponible par référence.
