Vanne pneumatique ou électrovanne : comment choisir en environnement industriel ?
Sur une ligne process nécessitant une commande à distance de la vanne, un bureau d’études choisit souvent l’électrovanne par réflexe — plus simple à câbler qu’un actionneur pneumatique. Mais sur un site où le réseau d’air comprimé est déjà en place et où la zone est classée ATEX, ce choix impose ensuite l’ajout d’un boîtier antidéflagrant coûteux, alors qu’un actionneur pneumatique aurait rempli la même fonction sans risque électrique dans la zone. L’erreur ne vient pas de la technologie choisie, mais de l’absence d’arbitrage sur l’énergie motrice disponible sur site.
Vanne pneumatique et électrovanne répondent toutes deux à un besoin d’automatisation de la commande, mais elles ne mobilisent ni la même énergie, ni la même logistique de maintenance, ni le même cadre de sécurité. Le bon choix dépend de l’infrastructure existante, du DN à motoriser et de la classification de zone — pas d’une préférence d’habitude.
Principe de fonctionnement : deux logiques d’énergie différentes
Une vanne pneumatique associe un corps de vanne (papillon, sphérique, opercule) à un actionneur alimenté en air comprimé, généralement entre 4 et 8 bar. L’actionneur convertit la pression d’air en couple de rotation ou en effort linéaire sur l’obturateur, via un piston ou une membrane. Deux configurations dominent : le simple effet, qui ferme par ressort en cas de coupure d’air (position de sécurité), et le double effet, qui nécessite l’air comprimé dans les deux sens de manœuvre.
Une électrovanne intègre directement une bobine électromagnétique dans son corps. L’alimentation électrique (généralement 24V DC ou 230V AC) crée un champ magnétique qui déplace un noyau plongeur, ouvrant ou fermant le passage du fluide. Il n’y a pas d’actionneur séparé : la commande et l’obturation sont dans le même boîtier, ce qui limite généralement l’électrovanne aux petits DN (DN15 à DN50 dans la majorité des gammes standard).
Sur les DN élevés, l’actionneur pneumatique reste la seule option viable : le couple nécessaire pour manœuvrer un disque ou un opercule au-delà de DN100 dépasse largement ce qu’une bobine électromagnétique peut développer directement.
Critères de décision : ce qu’il faut vérifier avant de choisir
| Critère | Vanne pneumatique | Électrovanne |
|---|---|---|
| Énergie requise sur site | Réseau d’air comprimé (4-8 bar) | Alimentation électrique (24V DC, 230V AC) |
| Plage de DN courante | DN15 à DN400 et plus (avec actionneur dimensionné) | DN15 à DN50 en général |
| Zone ATEX | Risque électrique limité à l’électrovalve pilote (souvent déportable hors zone) | Nécessite un corps ATEX certifié complet si en zone |
| Position de sécurité en coupure d’énergie | Simple effet : fermeture/ouverture par ressort garantie | Dépend du modèle NF (normalement fermée) ou NO (normalement ouverte) |
| Vitesse de commutation | Quelques secondes selon le DN et le débit d’air | Quasi instantanée (millisecondes) |
| Coût d’acquisition | Plus élevé (vanne + actionneur + accessoires) | Généralement inférieur sur petit DN |
La disponibilité de l’énergie motrice sur site est souvent le critère décisif, avant même la performance technique : un atelier déjà équipé d’un réseau d’air comprimé pour ses outils pneumatiques amortit l’investissement en actionneurs pneumatiques, tandis qu’un site sans réseau d’air devra installer un compresseur dédié rien que pour motoriser quelques vannes — un surcoût rarement justifié pour un DN15 isolé.
Applications typiques par secteur
Sur les circuits de fluides chargés ou les réseaux HVAC nécessitant une régulation continue, l’électrovanne équipe couramment les circuits de petit diamètre : purge, remplissage, dosage, commande de brûleur. Sa réactivité en fait un choix naturel pour les cycles de commutation fréquents et rapides sur des DN modestes.
En process industriel — chimie, pétrochimie, traitement de l’eau sur gros diamètre —, l’actionneur pneumatique équipe la majorité des vannes automatisées, notamment lorsque la fonction d’isolement ou de régulation porte sur un DN supérieur à 50-80. Le couple disponible, la robustesse en environnement poussiéreux ou humide et la position de sécurité par ressort en cas de coupure d’énergie en font une solution privilégiée sur les installations classées ATEX ou à criticité de sécurité élevée.
Erreurs courantes et comment les éviter
Choisir une électrovanne pour un gros DN par habitude de câblage simple. Au-delà de DN50, la force développée par la bobine devient insuffisante ou impose un corps disproportionné ; un actionneur pneumatique dimensionné reste la solution technique correcte.
Négliger la classification de zone ATEX. Une électrovanne installée en zone explosible sans certification ATEX complète du corps et de la bobine constitue une non-conformité. Un actionneur pneumatique déporte souvent le seul composant électrique (l’électrovalve pilote) en dehors de la zone à risque, simplifiant la mise en conformité.
Oublier la position de sécurité en cas de coupure d’énergie. Sur une application critique (sécurité process, confinement), vérifier si la vanne doit se fermer ou s’ouvrir en cas de perte d’air ou d’électricité — un actionneur simple effet avec ressort de rappel garantit ce comportement, une électrovanne standard sans réserve d’énergie ne le garantit pas toujours.
Sous-estimer le coût de maintenance du réseau d’air. Un réseau d’air comprimé mal entretenu (fuites, condensats, filtration insuffisante) dégrade la fiabilité des actionneurs pneumatiques sur la durée ; ce coût de maintenance doit entrer dans la comparaison, pas seulement le prix d’achat initial.
Cadre normatif applicable
Pour l’interface entre la vanne et l’actionneur pneumatique, l’interchangeabilité selon la norme ISO 5211 garantit la compatibilité entre fabricants sur le montage de l’embiellage. En zone à risque d’explosion, la directive ATEX 2014/34/UE s’applique différemment selon la technologie : elle porte sur l’électrovalve pilote et le corps électrique pour une électrovanne, et se limite généralement au composant électrique pilote pour un ensemble vanne + actionneur pneumatique. Sur les réseaux sous pression relevant de la directive 2014/68/UE, la classification PED du corps de vanne reste indépendante du mode d’actionnement retenu.
Effet simple vs double effet : le critère de sécurité fonctionnelle
Le choix entre effet simple et double effet est avant tout une réponse à la question : quelle est la position de sécurité en cas de perte d’air instrumenté ?
| Critère | Effet simple (spring return) | Double effet (double acting) |
|---|---|---|
| Position de sécurité | Fermé ou ouvert selon montage du ressort | Aucune — reste en position au moment de la perte d’air |
| Pression air requise | 4 à 8 bar (doit vaincre le ressort) | 4 à 7 bar (les deux chambres travaillent) |
| Couple disponible | Dégressif en cours de course (ressort opposé) | Constant sur toute la course |
| Encombrement | Plus important (ressort intégré) | Plus compact à couple équivalent |
| Applications typiques | Arrêt d’urgence, sécurité process, zones ATEX | Régulation, cycles fréquents, pression air stable |
Règle de base : si votre analyse de risques (ou les exigences SIL) impose une position de repli définie, l’effet simple est imposé. Le double effet s’applique quand la fiabilité de l’alimentation en air est démontrée et qu’aucune position de sécurité n’est requise.
Compatibilité mécanique vanne/actionneur : ISO 5211 et couple de déblocage
L’interface mécanique entre le corps de vanne et l’actionneur est normalisée par la norme EN ISO 5211. Cette norme définit les dimensions des platines de fixation (F03 à F25) et les profils d’emboîtement du carré d’entraînement. Un actionneur ISO 5211 F07 ne se monte pas directement sur une platine F10 sans adaptateur — une erreur fréquente à l’origine de jeux mécaniques et de pertes de précision sur la position.
Le paramètre le plus sous-estimé est le couple de déblocage (breakaway torque) : couple nécessaire pour décoller la vanne de sa position fermée. Il est systématiquement supérieur au couple de fonctionnement (run torque), de 20 à 50 % selon le type de siège. L’actionneur doit être dimensionné sur le couple de déblocage, avec un facteur de sécurité de 1,25 minimum.

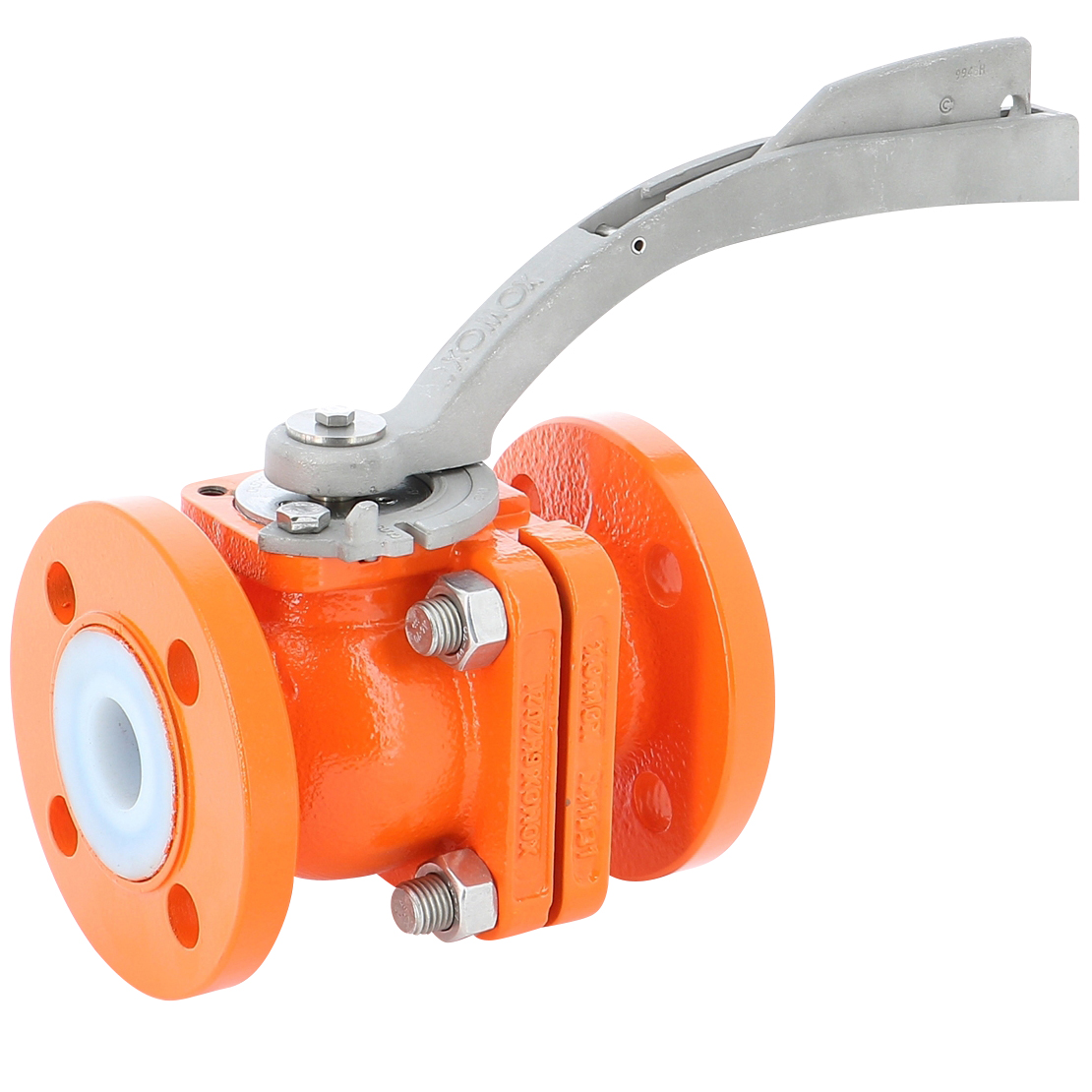

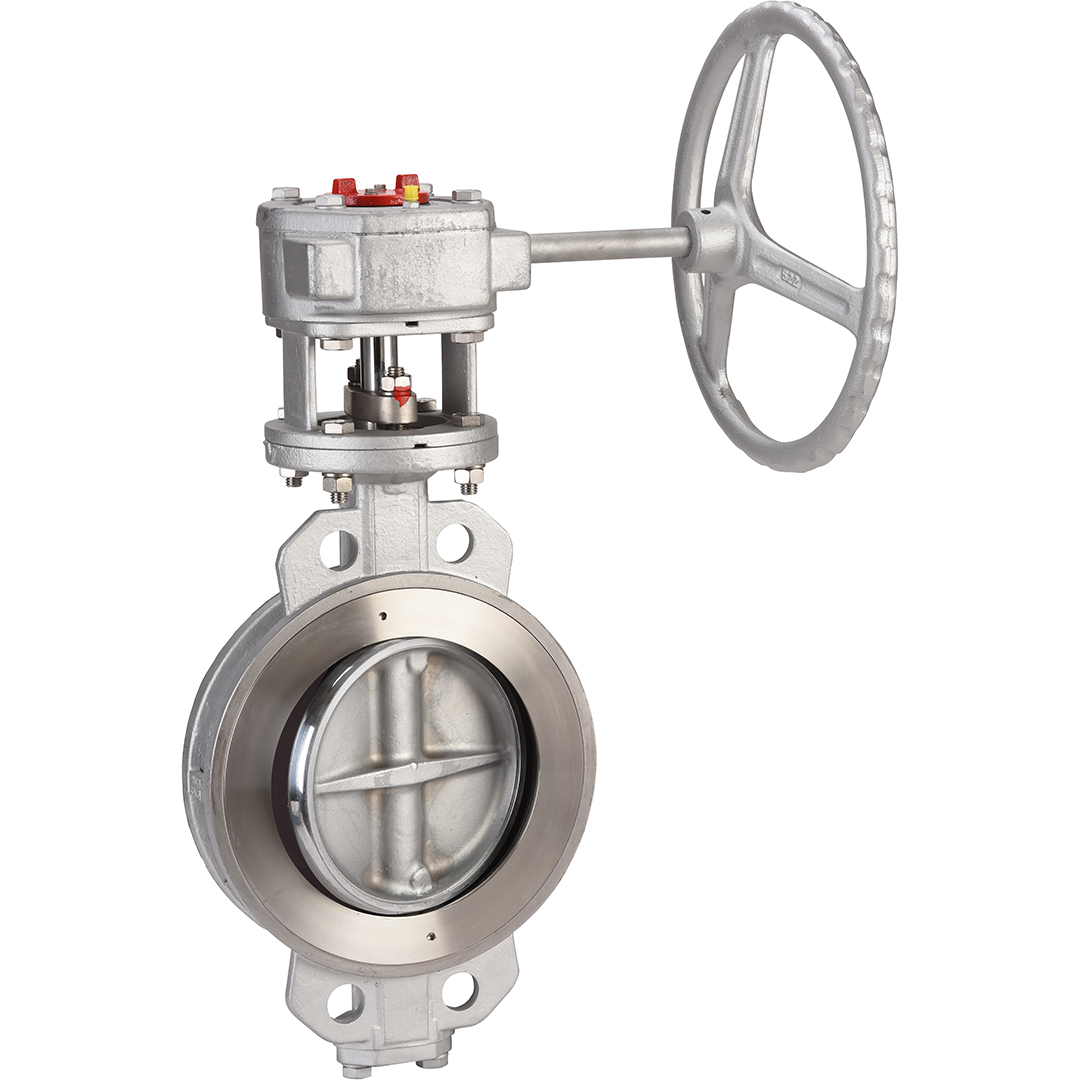

Pour les vannes papillon industrielles, le couple varie fortement en fonction du DN, du différentiel de pression et de la nature du siège (élastomère souple vs métal/métal). Une vanne papillon DN200 EPDM PN16 peut présenter un couple de déblocage de 250 à 400 N·m selon le fabricant — à vérifier dans la fiche technique avant de sélectionner l’actionneur.
Consultez également notre guide sur le choix du bon matériau de joint pour vanne industrielle : la nature de l’élastomère influe directement sur le couple de siège et donc sur le dimensionnement de l’actionneur.
Contraintes spécifiques : zones ATEX et directive PED
En zone explosible classée (Ex zone 1 ou 2), l’ensemble actionneur + vanne doit respecter la directive ATEX 2014/34/UE. Les points de vigilance :
- Catégorie d’équipement : zone 1 → catégorie 2G minimum ; zone 2 → catégorie 3G acceptée.
- Température de surface : classe T (T1 à T6) à vérifier par rapport à la température d’auto-inflammation du fluide ou de l’atmosphère environnante.
- Marquage Ex : l’actionneur pneumatique lui-même doit porter le marquage Ex (risque d’accumulation de charges électrostatiques sur les pièces mobiles). Certains actionneurs aluminium non revêtus sont interdits en zone 1 avec atmosphère de gaz de groupe IIC (hydrogène).
Pour les fluides sous pression dépassant les seuils PED (directive 2014/68/UE), l’ensemble vanne + actionneur peut entrer dans le champ d’application de la directive. Les vannes de DN ≥ 25 mm sur fluide de groupe 1 (dangereuse) nécessitent une évaluation de conformité par catégorie (I à IV selon pression × DN²).
Les électrovannes proportionnelles 3/2 et 4/3 constituent une alternative dans les architectures où le pilotage proportionnel (non tout-ou-rien) est requis, notamment pour la régulation de débit précise.
Actionneur électrique ou pneumatique : critères de décision
| Critère | Pneumatique | Électrique |
|---|---|---|
| Disponibilité air comprimé sur site | Indispensable (réseau ou bouteille dédiée) | Non requise |
| Câblage | Faible (signal 24V ou pilotage électrovanne) | Puissance + commande, plus lourd |
| Vitesse de manœuvre | Rapide, 1 à 5 s selon couple/pression | Plus lente, 15 s à plusieurs minutes |
| Position de repli sans énergie | Ressort de rappel simple effet natif | Nécessite un modèle failsafe à ressort dédié |
| Cyclage intensif (tout-ou-rien fréquent) | Bien adapté, usure limitée | Moins adapté (échauffement moteur, cycles/heure limités) |
| Coût d’exploitation | Lié au compresseur (fuites, énergie) | Lié à la consommation électrique, plus stable |
Un arbre de décision simple permet de trancher rapidement :
- Un réseau d’air comprimé existe déjà à proximité ? Si non et qu’il faudrait installer un compresseur dédié pour un seul point de motorisation, l’électrique s’impose économiquement — sauf cyclage très fréquent.
- La vanne doit-elle rejoindre une position de sécurité en cas de coupure d’énergie (failsafe) ? En pneumatique, le simple effet avec ressort le fait nativement. En électrique, il faut spécifier un servomoteur failsafe à ressort de sécurité (type FQ) — un modèle standard sans cette fonction reste figé en cas de coupure.
- Quel couple requis ? Calculer le couple de manœuvre de la vanne (donnée fabricant, incluant le couple de rupture en pression de service) et appliquer une marge de sécurité d’au moins 25 % avant de sélectionner la taille d’actionneur — la même logique de marge que pour l’interchangeabilité ISO 5211.
- Fréquence de cyclage ? Au-delà de quelques manœuvres par minute en continu, le pneumatique encaisse mieux la sollicitation thermique et mécanique qu’un moteur électrique.
Foire aux questions
Peut-on motoriser une vanne papillon DN200 avec une électrovanne ?
Non, directement. Une électrovanne intègre son propre obturateur et se limite en pratique à DN50 environ. Pour motoriser une vanne papillon DN200, il faut un actionneur pneumatique ou électrique dimensionné, monté sur le corps de vanne selon l’interface ISO 5211.
Une électrovanne peut-elle fonctionner sans électricité disponible en continu ?
Non, une électrovanne nécessite une alimentation électrique permanente pour maintenir sa position (sauf modèles bistables spécifiques à impulsion). En cas de coupure, elle revient à sa position par défaut (NF ou NO) selon sa conception.
Quelle est la différence entre actionneur simple effet et double effet ?
Le simple effet utilise l’air comprimé dans un seul sens et un ressort pour le retour, garantissant une position de sécurité en cas de coupure d’air. Le double effet utilise l’air dans les deux sens, sans position de sécurité automatique, mais avec un couple généralement plus élevé.
L’électrovanne est-elle toujours moins chère que la vanne pneumatique ?
Sur petit DN et hors contrainte ATEX, oui à l’achat. Mais le calcul doit intégrer le coût du réseau d’air existant ou à installer côté pneumatique, et le coût de certification ATEX côté électrovanne si la zone l’exige.
Quelle norme s’applique à l’interface vanne-actionneur pneumatique ?
La norme ISO 5211 définit les dimensions de bride d’accouplement entre le corps de vanne et l’actionneur, garantissant l’interchangeabilité entre fabricants pour le montage et la maintenance.
Conclusion
Le choix entre vanne pneumatique et électrovanne se tranche sur trois critères : l’énergie motrice réellement disponible sur site (air comprimé ou électricité), le DN à motoriser (l’électrovanne se limite aux petits diamètres), et les contraintes de zone ATEX qui favorisent souvent le pneumatique pour déporter le risque électrique. Consultez notre gamme d’électrovannes et notre gamme de vannes à commande pneumatique pour comparer les références disponibles selon votre DN et votre environnement.
