Coup de bélier : comprendre le phénomène, calculer la surpression et choisir son antibélier

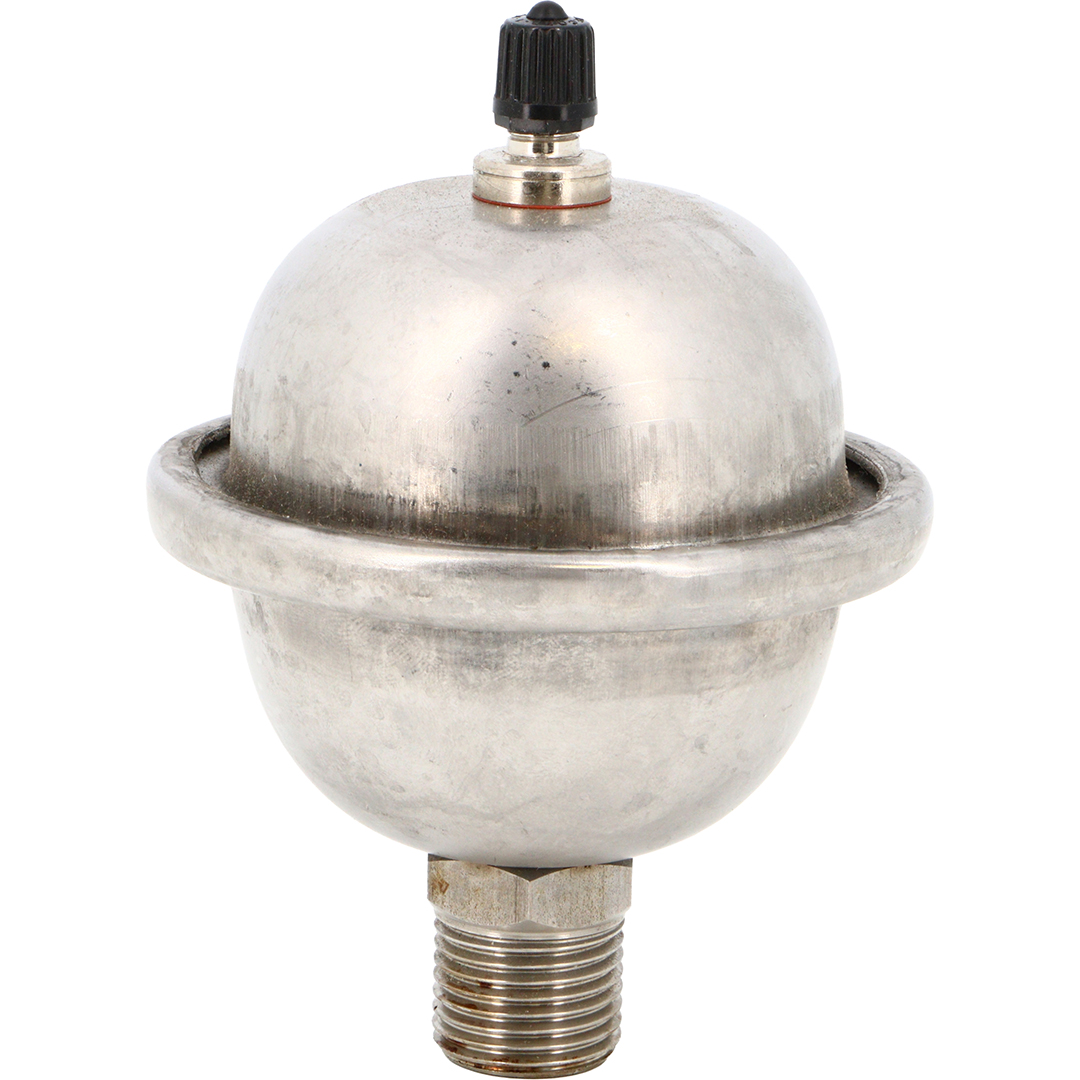

Anti-bélier à membrane inox pour protection contre le coup de bélier

Un claquement sourd et répété dans la tuyauterie au moment où une électrovanne se ferme, un raccord qui finit par suinter après quelques mois, un manomètre qui affiche des pics bien au-dessus de la pression de service habituelle : ces symptômes trahissent presque toujours un coup de bélier mal maîtrisé. Sur un réseau industriel ou une installation collective d’eau, ce phénomène transitoire peut générer des surpressions plusieurs fois supérieures à la pression nominale de service et fissurer une conduite, désolidariser un joint ou détruire un organe de robinetterie en quelques secondes. Le corriger après coup coûte largement plus cher qu’un antibélier correctement dimensionné en amont.

Le coup de bélier : un phénomène physique, pas un défaut d’installation

Le coup de bélier survient quand la vitesse d’écoulement d’un fluide est stoppée ou modifiée brutalement — fermeture rapide d’une vanne ou d’une électrovanne, démarrage/arrêt d’une pompe, changement de direction dans un réseau à embranchements. L’énergie cinétique du fluide en mouvement se transforme alors en onde de pression qui se propage dans la conduite à une vitesse proche de celle du son dans l’eau (souvent 1000 à 1400 m/s selon le matériau et le diamètre), puis se réfléchit aux extrémités du réseau.

La surpression générée peut s’estimer avec la formule de Joukowsky : ΔP = ρ × a × ΔV, où ρ est la masse volumique du fluide (kg/m³), a la célérité de l’onde de pression dans la conduite (m/s) et ΔV la variation de vitesse du fluide (m/s). Pour une conduite en acier DN50 parcourue à 2 m/s et stoppée en moins de 0,1 seconde, la surpression théorique peut dépasser 10 à 15 bar au-dessus de la pression de service — largement de quoi mettre en défaut un réseau dimensionné en PN10 ou PN16.

Réservoir vertical inox sur un réseau hydraulique soumis aux variations de pression

Trois facteurs aggravent systématiquement le phénomène : un temps de fermeture de vanne trop court par rapport à la longueur de la conduite, une conduite rigide (acier, fonte) qui propage l’onde plus vite qu’une conduite souple (PE, PVC), et l’absence de tout organe amortisseur sur le réseau. Un réseau équipé d’électrovannes à fermeture rapide (temps de fermeture inférieur à 1 seconde) est statistiquement le plus exposé.

Protection contre le coup de bélier : produits concernés

Un doute sur le modèle ? Décrivez-nous votre installation (fluide, pression, dimensions) : nous vous répondons avec une référence et un devis.

Demander un devis   Voir les antibéliers et réducteurs de pression

Critères de choix d’un antibélier à membrane

L’antibélier à membrane (ou ballon anti-bélier) absorbe l’onde de surpression en comprimant un coussin de gaz séparé du fluide par une membrane étanche. Contrairement au clapet anti-retour, qui empêche un reflux mais ne dissipe pas l’énergie de l’onde, l’antibélier amortit directement la surpression au plus près de sa source.

CritèreCe qu’il détermine
Volume de la chambreCapacité d’absorption — se dimensionne sur le débit interrompu et le temps de fermeture réel de la vanne, pas sur le seul DN de la conduite
Pression de gonflage initialeDoit être calée sur la pression statique du réseau au repos ; un gonflage incorrect annule une grande partie de l’effet amortisseur
Matériau de la membraneEPDM pour l’eau potable (conformité ACS), FKM pour des fluides plus agressifs ou des températures élevées
CorpsInox 304/316L en eau potable ou milieu corrosif, acier peint en réseau industriel fermé
Position d’installationAu plus près de l’organe générateur du coup de bélier (vanne, électrovanne, pompe), jamais en bout de réseau

Un antibélier sous-dimensionné en volume se comporte comme s’il n’existait pas dès que la surpression dépasse sa capacité d’absorption — c’est l’erreur la plus fréquente en rénovation, où l’organe est choisi sur le DN de raccordement disponible plutôt que sur un calcul réel de débit et de temps de fermeture.

Erreurs courantes et comment les éviter

La confusion la plus répandue consiste à installer un simple clapet anti-retour en pensant traiter le coup de bélier : le clapet protège contre le retour de fluide, il n’absorbe aucune énergie de surpression. Les deux organes sont complémentaires, pas interchangeables.

Clapet anti-retour à ogive fonte, dispositif complémentaire à l'antibélier contre le retour d'eau

Deuxième erreur fréquente : positionner l’antibélier trop loin de la source du phénomène (par exemple en tête de réseau alors que l’électrovanne génératrice est à 40 mètres). L’onde de pression a déjà eu le temps de se propager et de se réfléchir avant d’atteindre l’organe amortisseur, qui perd une grande partie de son efficacité. Troisième piège : négliger le contrôle périodique de la pression de gonflage — une membrane qui perd sa charge de gaz avec le temps ramène l’antibélier à un simple volume mort, sans effet amortisseur réel.

Cadre normatif applicable

La norme NF EN 806-2 fixe les prescriptions de conception des installations d’eau destinée à la consommation humaine à l’intérieur des bâtiments, y compris les dispositions relatives aux effets du coup de bélier sur le dimensionnement des conduites. La NF EN 806-3 complète ce cadre avec une méthode de dimensionnement simplifiée pour les réseaux domestiques et collectifs. Pour les matériaux en contact avec l’eau potable, la membrane et les joints de l’antibélier doivent disposer d’une attestation de conformité sanitaire (ACS). En réseau industriel hors eau potable, le choix des matériaux (corps, membrane) se réfère aux données de compatibilité chimique du fluide transporté plutôt qu’à une norme sanitaire.

Questions fréquentes

Un antibélier remplace-t-il un clapet anti-retour ?

Non. Le clapet anti-retour empêche le reflux du fluide dans un sens non désiré ; l’antibélier absorbe l’énergie d’une onde de surpression transitoire. Les deux fonctions sont différentes et souvent installées sur le même réseau, à des points distincts.

Comment estimer rapidement le risque de coup de bélier sur une installation existante ?

Un temps de fermeture de vanne inférieur à 2 secondes sur une conduite rigide de plus de 20 mètres, ou la présence d’électrovannes à fermeture rapide, sont des indicateurs de risque élevé qui justifient un calcul avec la formule de Joukowsky plutôt qu’un choix au jugé.

Où installer l’antibélier sur le réseau ?

Au plus près possible de l’organe qui génère la fermeture brutale (vanne, électrovanne, groupe de pompage), en dérivation directe sur la conduite, jamais à distance de la source du phénomène.

Quelle pression de gonflage donner à un antibélier à membrane ?

La pression de gonflage initiale doit être réglée légèrement en dessous de la pression statique du réseau au repos, puis vérifiée périodiquement — une chambre qui perd sa charge de gaz perd l’essentiel de son efficacité d’amortissement.

Un antibélier a-t-il une durée de vie limitée ?

La membrane est la pièce d’usure : sa perméabilité au gaz et sa fatigue mécanique imposent un contrôle de pression annuel et un remplacement préventif, généralement recommandé par le fabricant entre 5 et 10 ans selon les conditions d’usage.

Le DN de l’antibélier doit-il correspondre au DN de la conduite ?

Non systématiquement — le raccordement suit souvent le DN de la conduite pour des raisons pratiques, mais le dimensionnement réel de la capacité de l’antibélier doit être calculé sur le débit interrompu et le temps de fermeture, pas déduit automatiquement du diamètre de piquage.

Ce qu’il faut retenir

Le coup de bélier n’est pas un aléa mais un phénomène physique calculable : la formule de Joukowsky permet d’estimer la surpression attendue à partir du débit interrompu, du temps de fermeture et de la célérité de l’onde dans la conduite. Le choix d’un antibélier se joue sur trois critères : un volume de chambre dimensionné sur ce calcul (pas sur le DN de raccordement), une pression de gonflage correctement réglée et contrôlée dans le temps, et une position d’installation au plus près de l’organe générateur. Voir la fiche technique de l’anti-bélier à membrane inox Thermador Z200 pour les réseaux DN15.

Pour les protections complémentaires contre le retour de fluide, voir aussi le comparatif des clapets anti-retour à battant, ressort ou double disque et, sur les réseaux de chauffage collectif, comment dimensionner un vase d’expansion. Pour les canalisations DN40 à DN80 nécessitant un montage amont/aval, le clapet anti-retour amont/aval série 950008-950009 complète utilement la protection du réseau.
