Comment choisir et dimensionner une centrale de détection de gaz industrielle ?

Sur un site classé ATEX (raffinerie, station de traitement d’eau, stockage de gaz industriels), une fuite non détectée à temps se solde en quelques minutes par une explosion ou une intoxication. Or beaucoup d’installations se limitent encore à des détecteurs portables ou à un seul capteur isolé, sans centrale capable de corréler plusieurs points de mesure, de déclencher une coupure automatique et de tracer l’historique exigé par l’inspection des installations classées. Choisir une centrale de détection de gaz revient donc à dimensionner un système complet — capteurs, unité de traitement, relais de sécurité — et pas seulement à acheter un boîtier.

Contexte et enjeux : pourquoi une centrale plutôt qu’un détecteur isolé

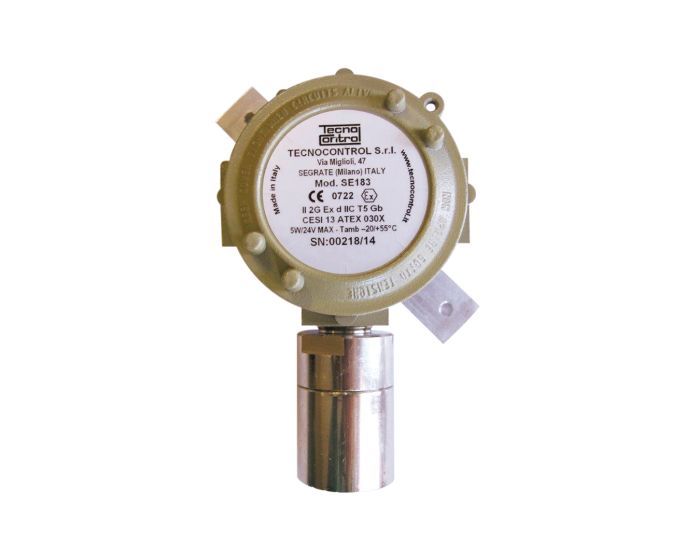

Une centrale de détection de gaz (ou “coffret de détection”) reçoit en continu les signaux 4-20 mA ou numériques de plusieurs capteurs déportés — catalytiques, infrarouges ou électrochimiques selon le gaz visé — et les compare à deux seuils réglables : le seuil A (préalarme, en général 20-25 % de la LIE, la limite inférieure d’explosivité) et le seuil B (alarme, 40-50 % de la LIE), ou des seuils VME/VLE pour les gaz toxiques (H2S, CO).

L’intérêt d’une centrale par rapport à des détecteurs autonomes tient à trois points concrets :

• Corrélation multi-points : une centrale à 4, 8 ou 16 voies détecte une propagation de fuite sur plusieurs zones et déclenche une action cohérente (coupure de vanne, ventilation forcée) plutôt que des alarmes isolées non exploitées.

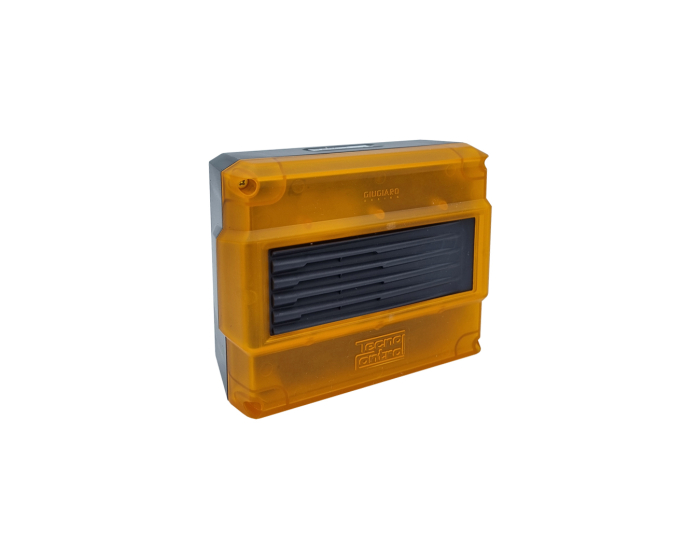

• Sécurité positive : les relais de sortie fonctionnent en logique “à manque de tension” — une coupure de câble ou une perte d’alimentation déclenche l’alarme au lieu de la masquer.
• Traçabilité réglementaire : un historique horodaté des dépassements de seuil est exigible lors des contrôles périodiques liés à l’arrêté ministériel du 4 octobre 2010 relatif aux installations classées.

Critères de décision pour dimensionner sa centrale

Un point souvent négligé : la distance maximale entre le capteur déporté et la centrale dépend du type de liaison (4-20 mA passif limité en général à quelques centaines de mètres selon la résistance de boucle) — à vérifier avant de figer l’implantation des capteurs sur plan.

Erreurs courantes et comment les éviter

• Sous-dimensionner le nombre de voies pour économiser un boîtier, puis raccorder des capteurs en série sur une même entrée — perte de la localisation précise de la fuite.
• Mélanger capteur catalytique et atmosphère pauvre en oxygène : un capteur catalytique nécessite de l’oxygène pour fonctionner (principe de combustion contrôlée) — en atmosphère inertée, seul un capteur infrarouge reste fiable.
• Oublier le calibrage périodique : un capteur catalytique dérive avec le temps et les “poisons” (silicones, plomb, soufre) — un étalonnage à 6 ou 12 mois est nécessaire selon le fabricant, sans quoi le seuil d’alarme réel diverge du seuil affiché.
• Négliger le classement de zone lors de l’implantation : positionner un capteur en zone 1 sans certification Ex adaptée expose à un rejet lors de l’inspection ATEX.

Besoin d’un dimensionnement précis pour votre installation ? consultez notre gamme de centrales et capteurs ATEX ou contactez notre service technique pour valider le nombre de voies et le type de capteur adapté à votre atmosphère.

Cadre normatif applicable

Le choix et l’installation d’une centrale de détection de gaz s’appuient sur plusieurs textes en vigueur :

• Série IEC/EN 60079-29 : équipements de détection de gaz en atmosphère explosible — 60079-29-1 (performance des détecteurs de gaz combustibles), 60079-29-2 (sélection, installation, utilisation et maintenance), 60079-29-3 (guide de sécurité fonctionnelle des systèmes fixes).
• Directive ATEX 2014/34/UE : marquage Ex du matériel électrique implanté en zone à risque d’explosion (voir notre guide sur la directive ATEX et la robinetterie industrielle).
• IEC 61511 / IEC 61508 : sécurité fonctionnelle (SIL) des fonctions instrumentées de sécurité, applicable si la centrale pilote une coupure automatique de vanne ou d’alimentation.
• Arrêté ministériel du 4 octobre 2010 : exigences de surveillance et de traçabilité pour les installations classées (ICPE) impliquant un risque gaz.

Pour resituer la classification réglementaire des équipements associés (vannes de coupure automatique, soupapes), voir notre article sur la classification réglementaire des équipements sous pression (directive PED).

FAQ

Combien de voies prévoir pour un atelier de 500 m² ?
Cela dépend du nombre de points de fuite potentiels (vannes, brides, raccords) plutôt que de la surface seule — un plan d’implantation avec le fournisseur de capteurs reste nécessaire, mais une centrale 8 voies couvre la majorité des ateliers de taille moyenne avec une marge d’extension.

Un détecteur portable peut-il remplacer une centrale fixe ?
Non : un détecteur portable protège la personne qui le porte au moment où elle est présente, une centrale fixe surveille en continu, 24h/24, même en l’absence de personnel, et peut déclencher une action automatique (coupure, ventilation).

Quelle est la durée de vie d’un capteur catalytique ?
En général 2 à 5 ans selon l’exposition aux polluants, avec un étalonnage obligatoire tous les 6 à 12 mois pour vérifier que la dérive reste dans la tolérance du fabricant.

Faut-il une alimentation de secours sur la centrale ?
Oui dès que la centrale pilote une fonction de sécurité (coupure automatique) : une coupure secteur ne doit jamais désactiver la détection — une batterie tampon ou un onduleur dédié est requis.

Peut-on raccorder des capteurs de gaz différents sur la même centrale ?
Oui, la plupart des centrales multivoies acceptent des capteurs de technologies différentes (catalytique, infrarouge, électrochimique) sur des voies distinctes, à condition que chaque voie soit configurée avec les seuils et l’unité de mesure propres au gaz surveillé.

Conclusion

Le dimensionnement d’une centrale de détection de gaz repose sur trois critères prioritaires : le nombre de voies réellement nécessaires selon les points de fuite identifiés, le type de capteur adapté au gaz et à l’atmosphère (catalytique, infrarouge, électrochimique), et la certification ATEX du couple centrale/capteurs si l’implantation se fait en zone classée. Notre gamme de centrales et capteurs de détection gaz ATEX couvre ces configurations avec un accompagnement technique sur le dimensionnement.
