Directive PED 2014/68/UE et robinetterie industrielle : comment classer vos vannes ?

Un fournisseur qui écrit « conforme PED » sur sa fiche technique ne vous dit rien

Sur la plupart des fiches produit de vannes, clapets ou soupapes industriels, la mention « conforme à la directive PED » apparaît en bas de page, sans plus de détail. Pour un bureau d’études ou un acheteur, cette mention seule ne permet pas de savoir si l’équipement relève réellement de la directive 2014/68/UE, dans quelle catégorie de risque il se classe, ni quel document exiger avant réception. Or se tromper de catégorie peut bloquer une réception d’ouvrage ou, pire, faire passer en service un équipement sans l’évaluation de conformité requise.

Cet article détaille comment la directive 2014/68/UE (PED) s’applique à la robinetterie industrielle, comment estimer la catégorie de risque d’un équipement, et quels documents demander à votre fournisseur selon cette catégorie.

Champ d’application de la directive PED : quels équipements sont concernés

La directive 2014/68/UE (dite PED, Pressure Equipment Directive) est entrée en application le 19 juillet 2016, en remplacement de l’ancienne directive 97/23/CE. Elle reste la référence en vigueur pour la conception et la fabrication des équipements sous pression dans l’Union européenne.

Elle s’applique aux équipements dont la pression maximale admissible PS est supérieure à 0,5 bar (au-dessus de la pression atmosphérique). En robinetterie industrielle, cela concerne directement :

• Les vannes, robinets et clapets de tuyauterie sous pression (« accessoires sous pression »)

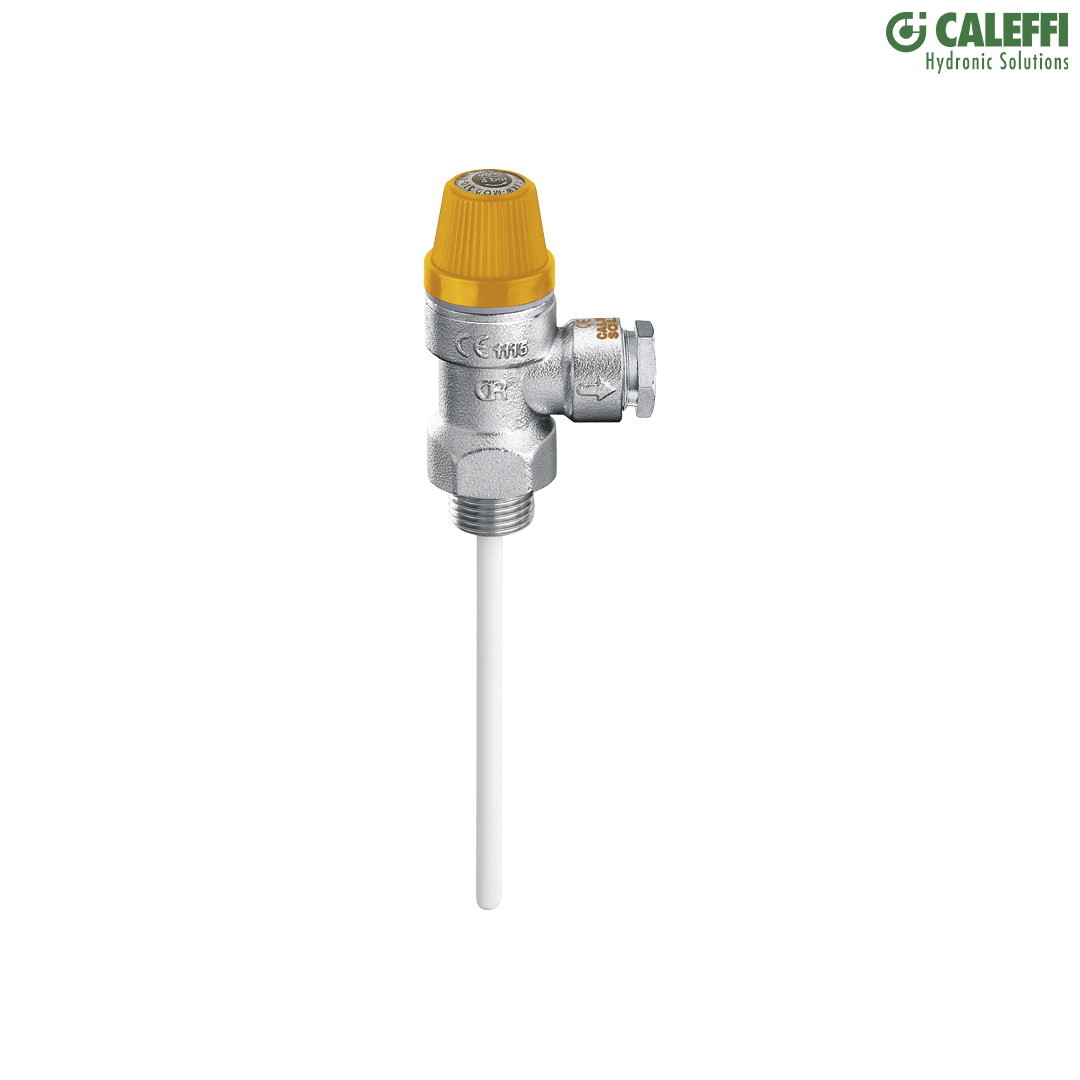

• Les soupapes de sûreté et accessoires de sécurité
• Les tuyauteries transportant des fluides des groupes 1 et 2 (gaz, vapeur, liquides)

À l’inverse, un équipement dont la PS reste ≤ 0,5 bar n’entre pas dans le champ de la PED, même s’il transporte un fluide dangereux. C’est le premier réflexe à avoir avant toute question de catégorie : vérifier si l’équipement dépasse ce seuil de pression.

Comment est déterminée la catégorie de risque (I à IV) ?

Une fois l’équipement dans le champ de la PED, il est classé en catégorie de risque de I à IV (I étant le risque le plus faible, IV le plus élevé), selon un croisement de trois paramètres :

• Le groupe de fluide : groupe 1 pour les fluides dangereux (explosifs, toxiques, comburants), groupe 2 pour les autres fluides (eau, air, gaz inertes, vapeur non dangereuse). Un fluide du groupe 1 fait grimper la catégorie plus rapidement qu’un fluide du groupe 2 à pression équivalente.
• L’état du fluide : gaz/vapeur ou liquide. Les gaz sous pression sont traités plus sévèrement que les liquides.
• Le produit PS × DN (pression maximale admissible × diamètre nominal) pour les accessoires de tuyauterie : plus ce produit est élevé, plus la catégorie augmente.

La directive fixe ce classement via des diagrammes de risque (annexe II), un par combinaison groupe de fluide/état. Le principe reste le même dans tous les cas : plus la pression, le diamètre et la dangerosité du fluide sont élevés, plus la catégorie grimpe. Les seuils numériques exacts sont propres à chaque diagramme et doivent être vérifiés au cas par cas sur le texte officiel — ils ne se résument pas à une règle générale simple, d’où l’intérêt de faire trancher la catégorie par le fabricant ou un organisme notifié plutôt que de l’estimer soi-même sur un projet sensible.

En dessous d’un certain seuil (catégorie dite « SEP » — Sound Engineering Practice), l’équipement reste dans le champ de la directive mais est dispensé de marquage CE au titre PED : il doit simplement être conçu et fabriqué selon les règles de l’art, sans évaluation de conformité par un organisme notifié.

Erreurs courantes et points de vigilance

• Confondre PED et ATEX. La PED couvre le risque lié à la pression du fluide ; la directive ATEX 2014/34/UE couvre le risque d’explosion en atmosphère explosible. Un équipement peut relever des deux directives simultanément — la conformité PED ne dispense jamais du marquage ATEX si l’installation l’exige, et inversement.
• Se fier à une mention « conforme PED » sans preuve documentaire. Seule la déclaration UE de conformité et le marquage CE (accompagné du numéro de l’organisme notifié pour les catégories II à IV) attestent réellement la conformité — pas une simple phrase commerciale.
• Oublier que le classement SEP n’exempte pas de toute obligation. Un équipement en dessous du seuil de catégorisation reste soumis à l’obligation de conception selon les règles de l’art de l’article 4, paragraphe 3 de la directive, même sans marquage CE au titre PED.
• Ne pas vérifier le module d’évaluation de conformité appliqué. Selon la catégorie, le fabricant doit appliquer un module précis (A, A2, B+D, B+F, B+E, B+C1, H, H1, G) — un module insuffisant pour la catégorie réelle de l’équipement invalide la conformité.

Besoin d’une sélection technique conforme à votre cahier des charges ? Consultez le catalogue robinetterie industrielle Neovanne ou décrivez votre application à nos techniciens.

Documentation à exiger selon la catégorie

Pour un projet impliquant des matériaux de joint spécifiques ou un réducteur de pression associé, demandez systématiquement ces documents avant la commande — leur absence est plus fréquente qu’on ne le pense sur les équipements catégorie I, souvent négligés à tort car jugés « à faible risque ».

FAQ — Directive PED et vannes industrielles

La directive PED s’applique-t-elle à toutes les vannes ?

Non, uniquement à celles dont la pression maximale admissible PS dépasse 0,5 bar. En dessous, l’équipement sort du champ de la directive, quel que soit le fluide transporté.

Quelle différence entre catégorie SEP et catégorie I ?

La catégorie SEP est en dessous du premier seuil de classement : l’équipement doit être conçu selon les règles de l’art mais n’est pas marqué CE au titre PED. La catégorie I est la première catégorie soumise au marquage CE, avec auto-certification du fabricant sans intervention d’un organisme notifié.

Un marquage CE suffit-il à prouver la conformité PED ?

Le marquage CE seul ne suffit pas pour les catégories II à IV : il doit être accompagné du numéro de l’organisme notifié ayant réalisé l’évaluation de conformité. Sans ce numéro sur un équipement en catégorie II ou plus, le marquage est incomplet.

PED et ATEX sont-elles la même directive ?

Non, ce sont deux directives distinctes qui peuvent s’appliquer simultanément à un même équipement : la PED couvre le risque de pression, l’ATEX couvre le risque d’explosion en zone classée.

Qui détermine la catégorie de risque d’une vanne ?

C’est au fabricant de déterminer la catégorie selon les diagrammes de risque de l’annexe II de la directive, en fonction du groupe de fluide, de son état et du produit PS × DN. L’acheteur doit vérifier que cette catégorie est cohérente avec son application réelle.

Que risque-t-on à utiliser un équipement mal catégorisé ?

Un équipement sous-catégorisé (documentation insuffisante par rapport au risque réel) peut être refusé à la réception d’un ouvrage ou engager la responsabilité de l’exploitant en cas d’incident. C’est un point de contrôle systématique en réception de chantier industriel.

La PED impose-t-elle un contrôle périodique après installation ?

Non, la PED encadre la conception et la fabrication avant mise sur le marché. Le suivi en service (requalification périodique, inspection) relève d’une réglementation distincte, propre à chaque État membre.

En synthèse

Trois critères suffisent à cadrer une vanne au regard de la PED : la pression maximale admissible dépasse-t-elle 0,5 bar, quel est le groupe de fluide transporté, et quel est le produit PS × DN de l’équipement. Ces trois éléments déterminent la catégorie de risque et donc le niveau de documentation à exiger du fournisseur — de la simple déclaration UE de conformité en catégorie I au marquage CE avec numéro d’organisme notifié en catégorie IV. Un projet de robinetterie sous pression en cours ? Parlez de votre application (fluide, DN, pression) à un technicien Neovanne pour vérifier la catégorie et la documentation requise avant achat.
